Obr. A

1-

  Stupeň ochrany obalu.

2-

  Symbol napájacieho vedenia:

  1~:  striedavé jednofázové napätie;

  3~:  striedavé trojfázové napätie.

3-

  Symbol

S

: poukazuje na možnosť zvárania v prostredí so zvýšeným rizikom úrazu

elektrickým prúdom (napr. v tesnej blízkosti veľkých kovových súčastí).

4-

  Symbol predurčeného spôsobu zvárania.

5-

  Symbol vnútornej štruktúry zváracieho prístroja.

6-

  Príslušná EURÓPSKA norma pre bezpečnosť a konštrukciu strojov pre oblúkové

zváranie.

7-

 Výrobné  číslo  pre  identifikáciu  zváracieho  prístroja  (nevyhnutné  pre  servisnú

službu, objednávky náhradných dielov, vyhľadávanie pôvodu výrobku).

8-

  Vlastnosti zváracieho obvodu:

-   U

0

 :

 Maximálne napätie naprázdno.

-   I

2

/U

2

:

Normalizovaný  prúd  a  napätie,  ktoré  môžu  byť  dodávané  zváracím

prístrojom počas zvárania.

-   X  :

Zaťažovateľ:  Poukazuje  na  čas,  v  priebehu  ktorého  môže  zvárací  prístroj

dodávať  odpovedajúci  prúd  (v  rovnakom  stĺpci).  Vyjadruje  sa  v  %,  na  základe

10-minutového cyklu (napr. 60% = 6 minút práce, 4 minúty prestávky; atď.).

    Pri  prekročení  faktorov  použitia  (vztiahnutých  na  40  °C  v  prostredí),  dôjde  k

zásahu  tepelnej  ochrany  (zvárací  prístroj  ostane  v  pohotovostnom  režime,  až

kým sa jeho teplota nedostane späť do prípustného rozmedzia ).

-   A/V-A/V :

Poukazuje na regulačnú radu zváracieho prúdu (minimálny  maximálny)

pri odpovedajúcom napätí oblúku.

9-

  Technické údaje napájacieho vedenia:

-  U

1

:

Striedavé  napätie  a  frekvencia  napájania  zváracieho  prístroja  (povolené

medzné hodnoty ±10%):

  -  I

1 max

:

 Maximálny prúd absorbovaný vedením.

-  I

1eff

:

  Efektívny napájací prúd.

10-

  :

  Hodnota  poistiek  s  oneskorenou  aktiváciou,  potrebných  na  ochranu

vedenia

11-

 Symboly vzťahujúce sa k bezpečnostným normám, ktorých význam je uvedený v

kapitole 1 „Základná bezpečnosť pre oblúkové zváranie“.

Poznámka:  Uvedený  príklad  štítku  má  iba  indikatívny  charakter  poukazujúci  na

symboly a orientačné hodnoty; presné hodnoty technických údajov vášho zváracieho

prístroja  musia  byť  odčítané  priamo  z  identifikačného  štítku  samotného  zváracieho

prístroja.

3.2 ĎALŠIE TECHNICKÉ ÚDAJE

- ZVÁRACÍ PRÍSTROJ:  viď tabuľka 1 (TAB. 1).

- ZVÁRACIA PIŠTOĽ:     viď tabuľka 2 (TAB. 2).

Hmotnosť zváracieho prístroja je uvedená v tabuľke 1 (TAB. 1).
4. POPIS ZVÁRACIEHO PRÍSTROJA

4.1 BLOKOVÁ SCHÉMA

Zvárací  prístroj  je  tvorený  hlavne  výkonovými  modulmi  v  podobe  integrovaných

obvodov  optimalizovaných  pre  dosiahnutie  maximálnej  spoľahlivosti  a  zníženej

údržby.

Tento  zvárací  prístroj  je  riadený  mikroprocesorom,  ktorý  umožňuje  nastavenie

vysokého  počtu  parametrov  pre  optimálne  zváranie  za  každých  podmienok  a  na

každom materiáli. K jeho plnému využitiu jeho vlastností je však potrebné poznať jeho

prevádzkové možnosti.

Popis (OBR. B)

1-

   Vstup jednofázového napájacieho vedenia, jednotka usmerňovača a vyrovnávacie

kondenzátory.

2-

   Prepínací  mostík  s  tranzistormi  (IGBT)  a  ovládačmi;  mení  usmernené  napätie

na  striedavé  napätie  s  vysokou  frekvenciou  a  vykonáva  reguláciu  výkonu  v

náväznosti na požadovanú hodnotu zváracieho prúdu/napätia.

3-

   Vysokofrekvenčný  transformátor:  Primárne  vinutie  je  napájané  zmeneným

napätím  privádzaným  z  bloku  2;  jeho  úlohou  je  prispôsobiť  napätie  a  prúd

hodnotám potrebným pre oblúkové zváranie a súčasne galvanicky oddeliť zvárací

obvod od napájacieho vedenia.

4-

   Sekundárny  usmerňovací  mostík  s  vyrovnávacou  indukčnou  cievkou:  prepína

striedavé napätie / prúd dodávané sekundárnym vinutím na jednosmerný prúd /

napätie s veľmi nízkym vlnením.

5-  Prepínací  mostík  s  tranzistormi  (IGBT)  a  ovládačmi;

  mení  výstupný  prúd

sekundárneho  vinutia,  potrebný  na  zváranie TIG AC,  z  jednosmerného  (DC)  na

striedavý (AC) (ak sú súčasťou).

6-  Kontrolná  a  regulačná  elektronika;

vykonáva  okamžitú  kontrolu  hodnoty

zváracieho  prúdu  a  porovnáva  ju  s  hodnotou  nastavenou  obsluhou;  moduluje

impulzy riadenia ovládačov IGBT vykonávajúcich reguláciu.

7-  Riadiace obvody ovládajúce činnosť zváracieho prístroja:

 Slúži na nastavenie

zváracích  cyklov,  ovláda  akčné  členy  a  zabezpečuje  kontrolu  bezpečnostných

systémov.

8-  Panel pre nastavenie

 a zobrazovanie parametrov a prevádzkových režimov.

9-   Generátor zapálenia oblúka HF

(ak sú súčasťou).

10-  Elektrický ventil plynu chrániaceho EV.

11-  Chladiaci ventilátor zváracieho prístroja.

12-  Regulácia na diaľku.
4.2 ZARIADENIA NA KONTROLU, REGULÁCIU A ZAPOJENIE

4.2.1 Zadný panel (OBR. C)

1-

Napájací kábel 2P + ZEMN.VODIČ (P.E.) (1~) alebo 3P + ZEMN.VODIČ (P.E.) (3~).

2-

Hlavný vypínač O/OFF

(VYPNUTÉ)

 -  I/ON

(ZAPNUTÉ)

.

3-

Spojka na pripojenie plynovej hadice (reduktora tlaku v tlakovej nádobe - zvárací

prístroj).

4-

Konektor diaľkového ovládania:

Prostredníctvom  príslušného  14-pólového  konektora,  nachádzajúceho  sa  na

zadnej strane, je možné aplikovať k zváraciemu prístroju rôzne druhy diaľkového

ovládania. Každé zariadenie je automaticky rozpoznané a umožňuje nastavenie

nasledujúcich parametrov:

-  Diaľkové ovládanie s potenciometrom:

  otáčaním otočného gombíka potenciometra sa mení hlavný prúd od

minimálnej až po absolútnu maximálnu hodnotu. Regulácia hlavného prúdu je

výhradne doménou diaľkového ovládania.

-  Diaľkové ovládanie pedálom:

  hodnota prúdu je určovaná polohou pedálu (od minimálnej hodnoty

nastavenej hlavným potenciometrom). V režime TIG 2 DOBY slúži stlačenie

pedálu ako povel štart pre stroj, namiesto tlačidla zváracej pištole.

-  Diaľkové ovládanie s dvomi potenciometrami:

  Prvý  potenciometer  reguluje  hlavný  prúd.  Druhý  potenciometer  reguluje  ďalší

parameter,  ktorý  závisí  od  aktívneho  zváracieho  režimu.  Pri  otáčaní  týmto

potenciometrom  sa  zobrazí  menený  parameter  (ktorý  už  tým  pádom  nie  je

ovládateľný otočným ovládačom na paneli). Význam druhého potenciometra je

nasledujúci: ARC FORCE v režime MMA a ZOSTUPNÁ HRANA v režime TIG.

4.2.2 Predný panel (OBR. D1)

1-

Kladná zásuvka (+) umožňujúca rýchle pripojenie zváracieho kábla.

2-

Záporná zásuvka (-) umožňujúca rýchle pripojenie zváracieho kábla.

3-

Konektor na pripojenie kábla tlačidla zváracej pištole.

4-

Spojka na pripojenie plynovej hadice zváracej pištole TIG.

5-

Ovládací panel.

6-

Tlačidlá pre voľbu zváracích režimov:

6a

DIAĽKOVÉ OVLÁDANIE

  Umožňuje ovládať parametre zvárania diaľkovým ovládaním.

6b

MMA-TIG LIFT

  Prevádzkový režim: Zváranie obalenou elektródou (MMA), a zváranie TIG so

zapaľovaním oblúka dotykom (TIG LIFT).

7-  Tlačidlo pre voľbu nastaviteľných parametrov.

Tlačidlo

 slúži pre voľbu parametra, ktorý má byť nastavený prostredníctvom

otočného ovládača snímača impulzov

(8)

;

Hodnota a merná jednotka sú zobrazené na displeji

(10)

 a prostredníctvom LED

(9)

.

POZN.:

  Nastavenie  parametrov  nie  je  obmedzené.  Existujú  však  niektoré

kombinácie hodnôt, ktoré nemajú pre zváranie žiadny praktický význam; v takom

prípade by sa mohlo stať, že zvárací prístroj nebude fungovať správne.

POZN.:

PRESTAVENIE  VŠETKÝCH  PARAMETROV  NA  HODNOTY

Z VÝROBNÉHO ZÁVODU (VYNULOVANIE)

Stlačením tlačidla

(7)

 pri zapnutí dôjde k obnoveniu hodnôt parametrov zvárania

nastavených vo výrobnom závode.

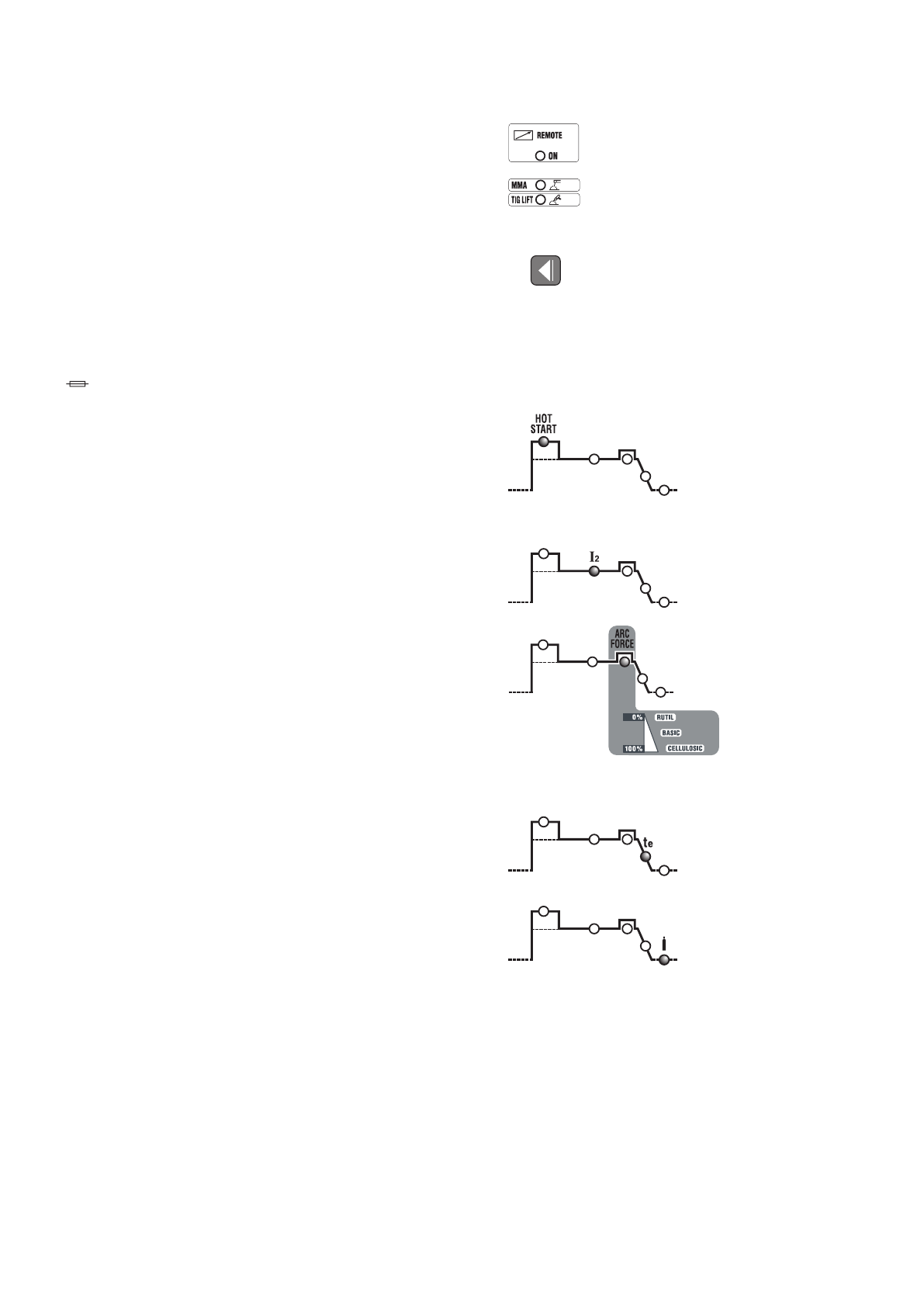

7a

 HOT START

  V  režime  MMA  predstavuje  počiatočný  nadprúd  „HOT  START“  (regulácia

0-100%) a počas tohto režimu zvárania je na displeji zobrazované percentuálne

zvýšenie  predvolenej  hodnoty  zváracieho  prúdu.  Táto  regulácia  uľahčuje

zahájenie zvárania.

7b

 HLAVNÝ PRÚD (I

2

)

  V režime TIG a MMA predstavuje nameraný zvárací prúd v Ampéroch.

7c

 ARC-FORCE

  V  režime  MMA  predstavuje  dynamický  nadprúd  „ARC-FORCE“  (regulácia

0-100%)  a  počas  tohto  spôsobu  zvárania  je  na  displeji  zobrazované

percentuálne zvýšenie predvolenej hodnoty zváracieho prúdu. Táto regulácia

zlepšuje plynulosť zvárania, zabraňuje prilepeniu elektródy k zváranému dielu

a umožňuje použitie rôznych druhov elektród.

7d

 ZOSTUPNÁ HRANA (t

e

)

  V  režime  TIG  predstavuje  dobu  zostupnej  hrany  (regulácia  0.1÷10  sek.);

zabraňuje vzniku koncového kráteru zvaru (od I

2

 po 0).

7e

 DOFUK

  V režimu TIG predstavuje dobu dofuku v sekundách (regulácia 0.1÷25 sek.);

chráni elektródu a zvarový kúpeľ pred oxidáciou.

8-

Otočný  ovládač  snímača  impulzov,  slúžiaci  na  nastavenie  parametrov  zvárania,

voliteľných tlačidlom

(7)

.

9-

  Červená LED, označujúca mernú jednotku.

10-

  Alfanumerický displej.

11-

LED pre signalizáciu ALARMU (zablokovanie stroja).

Obnovenie  činnosti  prebehne  automaticky,  bezprostredne  po  zrušení  príčiny

alarmu.

Hlásenia alarmu sú zobrazované na displeji

(10)

:

- „AL1“  :

  Aktivácia tepelnej ochrany primárneho obvodu.

- „AL2“  :

Aktivácia tepelnej ochrany sekundárneho obvodu.

- „AL3“  :

Aktivácia ochrany následkom prepätia napájacieho vedenia.

- „AL4“  :

Aktivácia ochrany následkom podpätia napájacieho vedenia.

- „AL5“  :

Aktivácia ochrany následkom príliš vysokej primárnej teploty.

-

„AL6“  :

  Aktivácia ochrany následkom chýbajúcej fázy napájacieho vedenia.

-

„AL7“  :

  Nadmerný  nános  prachu  vo  vnútri  zváracieho  prístroja;  obnovenie

činnosti po:

  - vyčistení vnútra prístroja;

  - stlačení tlačidla na displeji ovládacieho panelu.

-

„AL8“  :

  Pomocné napätie mimo určeného rozsahu.

Pri  vypnutí  zváracieho  prístroja  môže  byť  na  niekoľko  sekúnd  zobrazená

signalizácia

„OFF“

.

POZN.: ULOŽENIE ALARMOV DO PAMÄTE A ICH ZOBRAZOVANIE

Pri  každej  aktivácii  alarmu  je  nastavenie  stroja  uložené  do  pamäte.  Je  možné
