”AL6”  :

  Der Phasenausfallschutz der Versorgungsleitung hat ausgelöst.

-

”AL7”  :

  Übermäßige  Staubablagerungen  im  Innern  der  Schweißmaschine,

Rückstellung durch:

  - Reinigung des Maschineninnern;

  - Taste Display der Bedientafel.

-

”AL8”  :

  Hilfsspannung außerhalb des zulässigen Bereichs.

Beim Abschalten  der  Schweißmaschine  kann  für  einige  Sekunden  der  Hinweis

”OFF”

 erscheinen.

Zur Beachtung: SPEICHERUNG UND ANZEIGE DER ALARME

Mit  jedem  Alarm  werden  auch  die  zum  Zeitpunkt  des  Alarms  bestehenden

Maschineneinstellungen gespeichert. Die letzten 10 Alarme lassen sich wie folgt

aufrufen:

Einige Sekunden lang den Knopf

(6a)

 “FERNSTEUERUNG” drücken.

Auf dem Display erscheint “AY.X”, wobei “Y” für die Alarmnummer (A0 ist der am

kürzesten zurückliegende, A9 der am weitesten zurückliegende Alarm) und “X” für

die Art des registrierten Alarms steht (1 bis 8, siehe AL1 ... AL8).

12-

  Grüne Led, Netzversorgung ist hergestellt.

4.2.3 Vorderes Bedienfeld Abb. D2

1-  Schnellsteckbuchse Plus (+) für den Stecker des Schweißkabels.

2-

Schnellsteckbuchse minus (-) für den Stecker des Schweißkabels.

3-  Stecker für den Anschluss des Brennerknopfkabels.

4-  Verbindungsstück  für  den  Anschluss  des  Gasschlauches  des  WIG-

Brenners.

5-

Bedienfeld.

6-

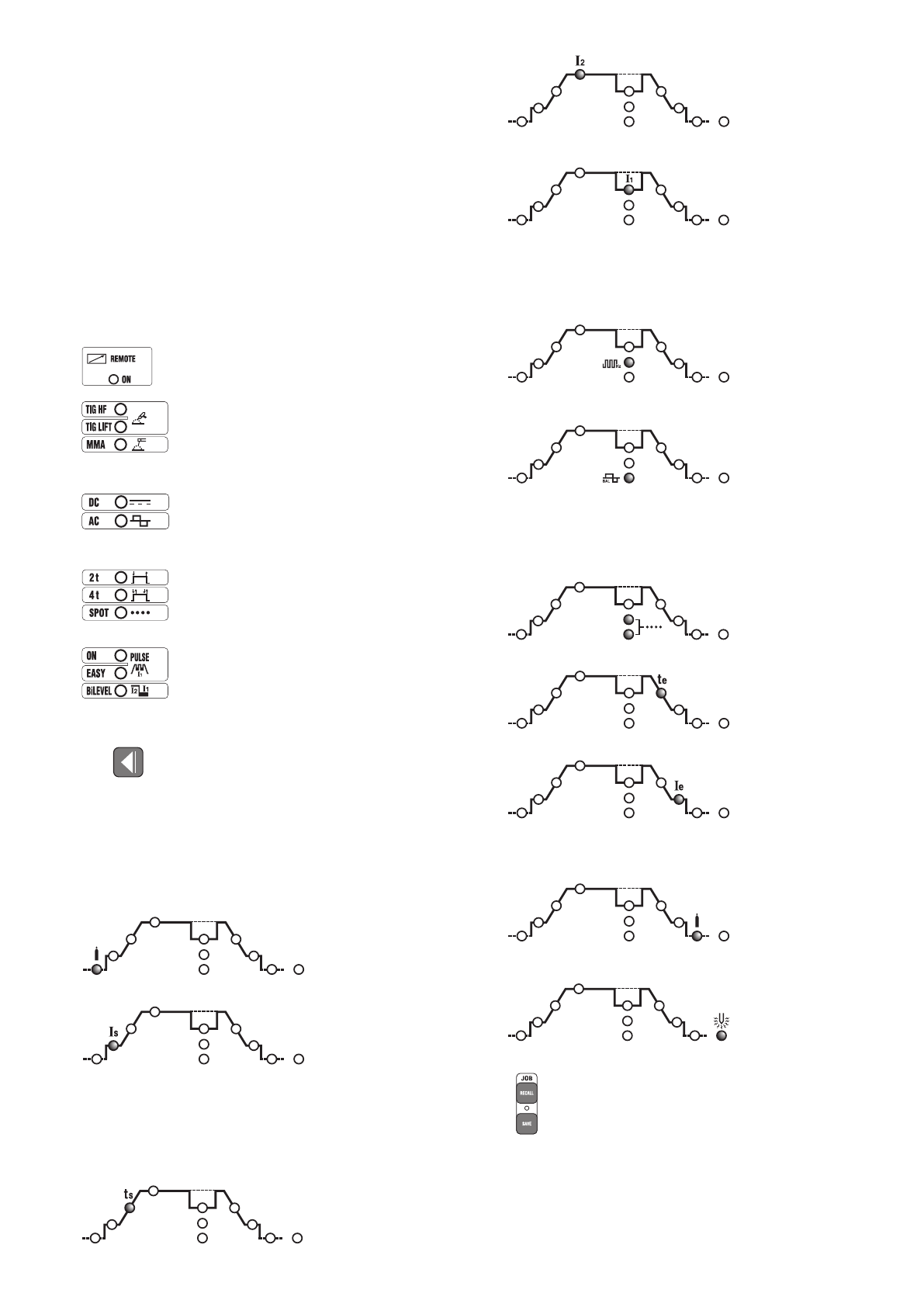

Knöpfe für die Auswahl des Schweißverfahrens:

6a

FERNBEDIENUNG

  Gestattet es, die Schweißparameter im Wege der Fernbedienung zu steuern.

6b

WIG - MMA

  Betriebsart:  Schweißen  mit  umhüllter  Elektrode  (MMA),  WIG-Schweißen  mit

Hochfrequenzzündung  des  Lichtbogens  (WIG  HF)  und  WIG-Schweißen  mit

Kontaktzündung des Lichtbogens (WIG LIFT).

6c

AC/DC

  Im  Modus  WIG  kann  zwischen  dem  Gleichstromschweißen  (DC)  und  dem

Wechselstromschweißen (AC) gewählt werden (diese Funktion ist nur bei den

AC/DC-Modellen vorhanden).

6d

2T - 4T - SPOT

  Im  WIG-Modus  kann  zwischen  2-Takt-Steuerung,  4-Takt-Steuerung  oder

Punktschweißtaktgeber (SPOT) gewählt werden.

6e

PULSE - PULSE EASY - BiLEVEL

Im  WIG-Modus  gestattet  es  der  Knopf,  zwischen  den  Schweißverfahren

“pulsiert’”,  “pulsiert  vordefiniert”  oder  “Bi-Level”  zu  wählen.  Wenn  die  LEDs

erloschen sind, entspricht er dem Standardschweißprozess.

7-  Knopf für die Auswahl der einzustellenden Parameter.

Der Knopf

 dient zur Auswahl des Parameters, der mit dem Encoderdrehknopf

(9)

 eingestellt wird.

Der  Wert  und  die  Maßeinheit  werden  vom  Display

(10)

  und  der  Led

(11)

angezeigt.

Zur  Beachtung:

  Die  Parameter  lassen  sich  beliebig  einstellen.  Es  gibt  jedoch

Wertekombinationen,  die  für  das  Schweißen  keine  praktische  Bedeutung

haben  und  bei  denen  die  Möglichkeit  besteht,  dass  die  Schweißmaschine  nicht

einwandfrei arbeitet.

Zur

Beachtung:

WIEDERHERSTELLUNG

SÄMTLICHER

WERKSEINSTELLUNGEN (RESET)

Drückt  man  die  Knöpfe  (8)  beim  Einschalten  gleichzeitig,  werden  alle

Schweißparameter auf den Standardwert zurückgesetzt.

7a

 PRE-GAS

    Im  Modus  WIG/HF  ist  dies  die  Gasvorströmdauer  (PRE-GAS)  in  Sekunden

(Einstellbereich 0 bis 5 sec). Dadurch wird der Start erleichtert.

7b

 ANFANGSSTROM (I

START

)

Im  2-Takt-WIG-Modus  und  im  SPOT-Modus  der  Anfangsstrom  IS,  der  bei

gedrücktem  Brennerknopf  für  eine  festgelegte  Zeit  aufrechterhalten  wird

(Einstellung in Ampere).

Im  Modus  4-Takt-WIG  ist  dies  der  anfängliche  Stromwert  Is,  der  für  die

gesamte  Betätigungsdauer  des  Brennerknopfes  aufrechterhalten  wird  (in

Ampere).

    Im  Modus  MMA  ist  dies  der  dynamische  Überstrom  “HOT-START”

(Einstellbereich  0  bis  100%).  Auf  dem  Display  wird  angezeigt,  um  wie  viel

Prozent der Wert den vorgewählten Schweißstrom überschreitet. Durch diese

Einstellung kann flüssiger geschweißt werden.

7c

 ANFANGSRAMPE (t

START

)

  Im WIG-Modus die Dauer der Anfangsstromrampe (von I

S

 bis I

2

) (Einstellbereich

0.1 bis 10sec.). Bei OFF ist keine Rampe vorhanden.

7d

HAUPTSTROM (I

2

)

  In den Modi WIG AC/DC und MMA ist dies der Ausgangsstrom I

2

. In den Modi

PULSIERT  und  BI-LEVEL  ist  dies  der  höchste  Strom  (Maximalstrom).  Der

Parameter wird in Ampere gemessen.

7e

GRUNDSTROM - ARC FORCE

  In  den  Modi  WIG  4-Takt  BI-LEVEL  und  WIG  4-Takt  PULSIERT  ist  I

1

  der

Stromwert,  der  während  des  Schweißens  mit  dem  Hauptstromwert  I

2

abwechseln kann. Der Wert wird in Ampere ausgedrückt.

  Im  Modus  MMA  ist  dies  der  dynamische  Überstrom  “ARC-FORCE”

(Einstellbereich  0  bis  100%).  Auf  dem  Display  wird  angezeigt,  um  wie  viel

Prozent der Wert den vorgewählten Schweißstrom überschreitet. Durch diese

Einstellung wird der Schweißvorgang flüssiger, dem Verkleben der Elektrode

am Werkstück wird entgegengewirkt.

7f

FREQUENZ

  Im  Modus  WIG  PULSIERT  ist  dies  die  Pulsationsfrequenz.  Bei  den  AC/

DC-Modellen  ist  dies  im  Modus  WIG  AC  (bei  abgeschalteter  Pulsation)  die

Frequenz des Schweißstroms.

7g

 BALANCE

  Im Modus WIG PULSIERT ist dies das (prozentuale) Verhältnis zwischen der

Dauer, in welcher der Strom auf dem höchsten Level ist (Hauptschweißstrom)

und  der  gesamten  Pulsationsperiode.  Außerdem  zeigt  dieser  Parameter

bei  den  AC/DC-Modellen  im  Modus  WIG  AC  (bei  abgeschalteter  Pulsation)

das  (prozentuale)  Verhältnis  zwischen  der  Dauer,  in  welcher  der  von  EN-

(negative  Elektrode)  ausgehende  Strom  positiv  gepolt  ist  und  der  gesamten

Wechselstromperiode.  Je  höher  der  Wert  EN-,  desto  größer  der  Einbrand

(Einstellung in %)

(TAB. 4)

.

7h

PUNKTSCHWEISSDAUER

  Im  Modus  WIG  (SPOT)  ist  dies  die  Schweißdauer  (Einstellbereich  0.1  bis

10sec.).

7k

ENDRAMPE (t

END

)

  Im WIG-Modus die Dauer der Stromendrampe (von I

2

 bis Ie) (Einstellbereich

0.1 bis 10sec.). Bei OFF ist keine Rampe vorgegeben.

7l

ENDSTROM (I

END

)

  Im Modus WIG 2-Takt ist dies der Endstrom I

e

 nur, wenn die ENDRAMPE

(7k)

auf einen Wert von über null eingestellt ist (>0.1 sec.).

  Im Modus WIG 4-Takt ist dies der Endstrom I

e

 für die gesamte Betätigungsdauer

des Brennerknopfes.

  Die Größen werden in Ampere ausgedrückt.

7m

 POSTGAS

  Im  Modus  WIG  die  Gasnachströmdauer  in  Sekunden  (Einstellbereich  0.1

bis  25sec.).  Dadurch  werden  Elektrode  und  Schmelzbad  vor  Oxidation

geschützt.

7n

VORHEIZEN ELEKTRODE

Im  Modus  WIG  AC  ist  dies  das  Produkt  aus  Strom  *  Vorheizzeit  der

Wolframelektrode beim Zünden des Lichtbogens.

8-  JOB

Knöpfe

“RECALL”

  und

“SAVE”

für  die  Speicherung  und  den  Aufruf  von

individuellen Programmen.

9-  Drehknopf des Encoders für die Einstellung der mit der Taste (7) anwählbaren

Schweißparameter.

10-  Alphanumerisches Display.

11-  Rote Led für die Maßeinheit.

12-  Grüne Led, Netzversorgung eingeschaltet.

13-  LED zur ALARMMELDUNG (Störabschaltung der Maschine).

Die Rückstellung erfolgt automatisch bei Beseitigung der Alarmursache.

Mögliche Alarmmeldungen auf dem Display

(10)

:

- ”AL1”  :

  Der Thermoschutz des Primärkreises hat ausgelöst.
