- 62 -

τροφοδοσίας.

-

”AL7”  :

  υπερβολικό  εναπόθεμα  σκόνης  στο  εσωτερικό  της  συγκολλητικής

μηχανής, αποκατάσταση με:

- εσωτερικό καθαρισμό μηχανής,

- πλήκτρο display πίνακα ελέγχου.

-

”AL8”  :

  Βοηθητική τάση εκτός range.

Κατά  το  σβήσιμο  της  συγκολλητικής  μηχανής  μπορεί  να  εμφανιστεί,  για  μερικά

δευτερόλεπτα, το μήνυμα

”OFF”

.

ΠΡΟΣΟΧΗ: ΑΠΟΘΗΚΕΥΣΗ ΚΑΙ ΑΠΕΙΚΟΝΙΣΗ ΤΩΝ ΣΥΝΑΓΕΡΜΩΝ

Σε κάθε συναγερμό είναι αποθηκευμένες οι ρυθμίσεις της μηχανής. Μπορείτε να

επανακαλέσετε τους τελευταίους 10 συναγερμούς ως εξής:

Πιέστε  για  μερικά  δευτερόλεπτα  το  πλήκτρο

(6a)

  “ΧΕΙΡΙΣΜΟΣ  ΕΞ

ΑΠΟΣΤΑΣΕΩΣ”.

Στην  οθόνη  εμφανίζεται  “AY.X”  όπου  “Y”  δείχνει  τον  αριθμό  του  συναγερμού

(A0  πιο  πρόσφατος,  A9  πιο  παλιός)  και  “X”  δείχνει  τον  καταχωρημένο  τύπο

συναγερμού (από 1 ως 8, βλέπε AL1 ... AL8).

12-

  Πράσινη λυχνία, ισχύς αναμμένη.

4.2.3 Μπροστινός πίνακας ΕΙΚ. D2

1-

Ταχεία θετική πρίζα (+) για σύνδεση καλωδίου συγκόλλησης.

2-

Ταχεία αρνητική πρίζα (-) για σύνδεση καλωδίου συγκόλλησης.

3-

Σύνδεσμος για σύνδεση καλωδίου πλήκτρος λάμπας.

4-

Σύνδεσμος για σύνδεση σωλήνα αερίου λάμπας TIG.

5-

Πίνακας χειρισμών.

6-

Πλήκτρα επιλογής τρόπων συγκόλλησης:

6a

ΧΕΙΡΙΣΜΟΣ ΕΞ ΑΠΟΣΤΑΣΕΩΣ

  Επιτρέπει  να  μεταφέρετε  τον  έλεγχο  των  παραμέτρων  συγκόλλησης  στο

χειρισμό εξ αποστάσεως.

6b

TIG - MMA

  Τρόπος  λειτουργίας:  συγκόλληση  με  επενδεδυμένο  ηλεκτρόδιο  (MMA),

συγκόλληση TIG με εμπύρευμα τόξου υψηλής τάσης (TIG HF) και συγκόλληση

TIG με εμπύρευμα τόξου δια επαφής (TIG LIFT).

6c

AC/DC

  Σε  τρόπο  TIG  επιτρέπει  να  επιλέξετε  ανάμεσα  σε  συγκόλληση  σε  συνεχές

ρεύμα  (DC)  και  συγκόλληση  σε  εναλλασσόμενο  ρεύμα  (AC)  (λειτουργία  που

υπάρχει μόνο στα μοντέλα AC/DC).

6d

2T - 4T - SPOT

  Σε τρόπο TIG επιτρέπει να επιλέξετε ανάμεσα σε χειρισμό 2 χρόνων, 4 χρόνων

ή με χρονοδιακόπτη πονταρίσματος ( SPOT ).

6e

PULSE - PULSE EASY - BiLEVEL

  Σε  τρόπο  TIG  επιτρέπει  να  επιλέξετε  ανάμεσα  σε  διαδικασία  παλμικής

συγκόλλησης, προκαθορισμένης παλμικής ή bi-level. Με σβηστά led αντιστοιχεί

σε διαδικασία συγκόλλησης standard.

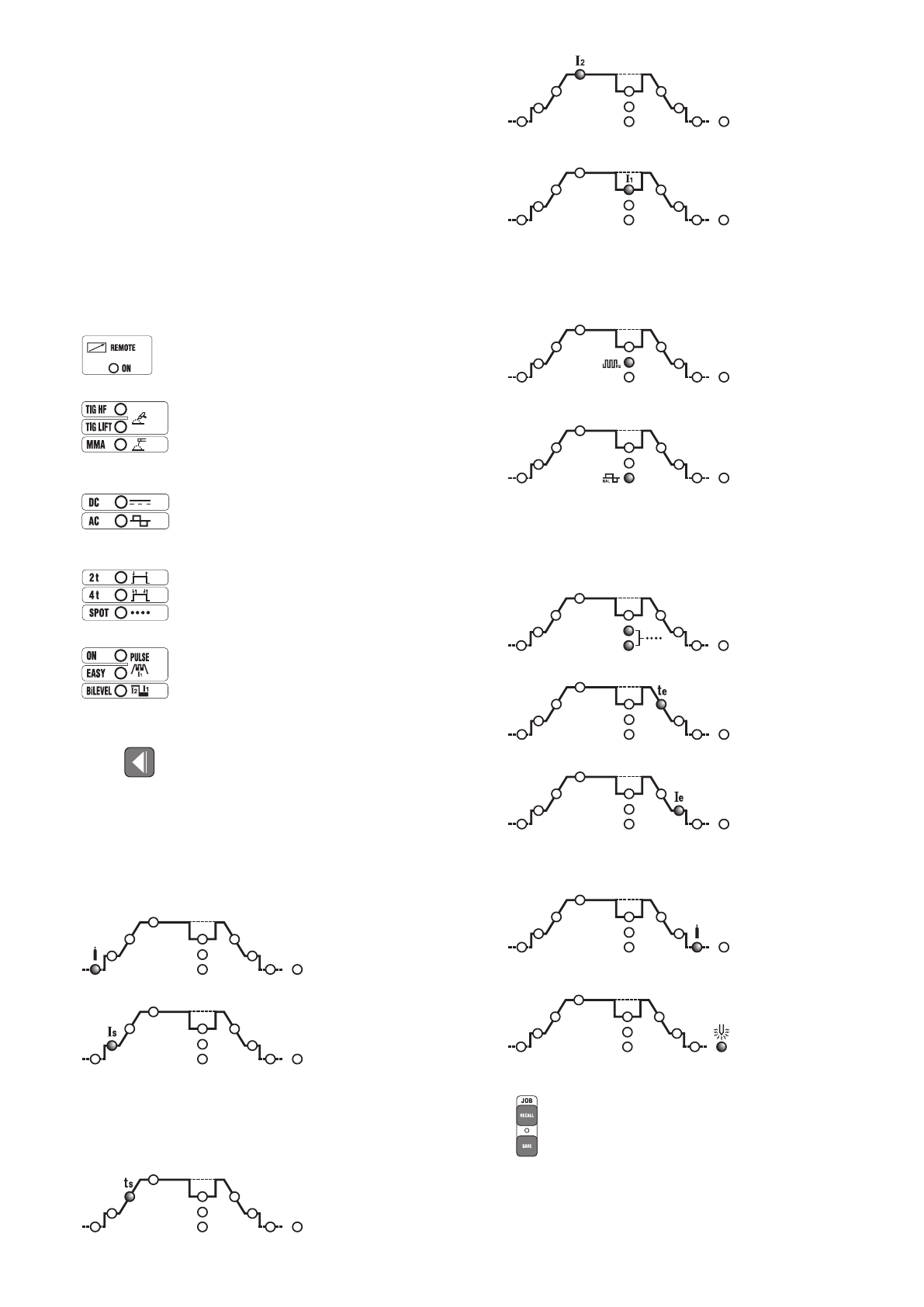

7-  Πλήκτρο επιλογής παραμέτρων προς ρύθμιση.

Το  πλήκτρο

  επιλέγει  την  παράμετρο  που  ρυθμίζεται  με  τον  περιστροφικό

διακόπτη Encoder

(9)

.

Η  τιμή  και  η  μονάδα  μετρήσεως  εμφανίζονται  αντίστοιχα  στις  οθόνες

(10)

  και

λυχνίες

(11)

.

Προσοχή:

  Η  ρύθμιση  των  παραμέτρων  είναι  ελεύθερη.  Υπάρχουν  όμως

συνδυασμοί  τιμών  που  δεν  έχουν  πρακτικά  καμία  έννοια  για  τη  συγκόλληση.

Στην περίπτωση αυτή η συγκολλητική μηχανή θα μπορούσε να μην λειτουργήσει

σωστά.

ΠΡΟΣΟΧΗ:

ΕΚ  ΝΕΟΥ  ΡΥΘΜΙΣΗ  ΟΛΩΝ  ΤΩΝ  ΠΑΡΑΜΕΤΡΩΝ  ΕΡΓΟΣΤΑΣΙΟΥ

(RESET)

Πιέζοντας  ταυτόχρονα  τα  πλήκτρα  (8)  στην  ενεργοποίηση,  όλες  οι  παράμετροι

συγκόλλησης επανέρχονται στην τιμή default.

7a

 ΠΡΟ-ΑΕΡΙΟ

  Σε  τρόπο  TIG/HF  αντιπροσωπεύει  το  χρόνο  ΠΡΟ-ΑΕΡΙΟΥ  σε  δευτερόλεπτα

(ρύθμιση 0÷5 sec).Bελτιώνει την εκκίνηση της συγκόλλησης.

7b

 ΑΡΧΙΚΟ ΡΕΥΜΑ (I

START

)

Σε  τρόπο  TIG  2  χρόνων  και  SPOT  σντιπροσωπεύει  το  αρχικό  ρεύμα  I

S

  που

διατηρείται  για  σταθερό  χρόνο  με  το  πλήκτρο  λάμπας  πιεσμένο  (ρύθμιση  σε

Ampere).

Σε τρόπο TIG 4 χρόνων αντιπροσωπεύει το αρχικό ρεύμα Is που διατηρείται

για όλο το χρόνο που πιέζεται το πλήκτρο λάμπας (ρύθμιση σε Ampere).

    Σε  τρόπο  MMA  αντιπροσωπεύει  το  δυναμικό  υπερεύμα  “  HOT  START  ”

(ρύθμιση 0÷100%) με ένδειξη στην οθόνη της ποσοστιαίας αύξησης σε σχέση

με  την  τιμή  του  προεπιλεγμένου  ρεύματος  συγκόλλησης.  Αυτή  η  ρύθμιση

βελτιώνει τη ρευστότητα της  συγκόλλησης.

7c

 ΑΡΧΙΚΗ ΚΛΙΜΑΚΑ (t

START

)

  Σε  τρόπο TIG  αντιπροσωπεύει  το  χρόνο  της  αρχικής  κλίμακας  του  ρεύματος

(από I

S

 έως I

2

) (ρύθμιση 0.1÷10sec.). Σε OFF η κλίμακα δεν είναι παρούσα.

7d

ΚΥΡΙΟ ΡΕΥΜΑ (I

2

)

  Σε τρόπο TIG AC/DC και MMA αντιπροσωπεύει το ρεύμα I

2

 εξόδου. Σε τρόπο

ΠΑΛΜΙΚΟ και BI-LEVEL είναι το ρεύμα στο υψηλότερο επίπεδο ( μέγιστο ).  Η

παράμετρος μετριέται σε Ampere.

7e

ΡΕΥΜΑ ΒΑΣΗΣ - ARC FORCE

  Σε  τρόπο  TIG  4  χρόνων  BI-LEVEL  και  ΠΑΛΜΙΚΟ,  I

1

  αντιπροσωπεύει  την

τιμή  ρεύματος  που  μπορεί  να  εναλλάσσεται  με  το  κύριο  ρεύμα  I

2

  κατά  τη

συγκόλληση. Η τιμή εκφράζεται σε Ampere.

    Σε  τρόπο  MMA  αντιπροσωπεύει  το  δυναμικό  υπερεύμα  “ARC-FORCE”

(ρύθμιση 0÷100%) με ένδειξη στην οθόνη της ποσοστιαίας αύξησης σε σχέση

με  την  τιμή  του  προεπιλεγμένου  ρεύματος  συγκόλλησης.  Αυτή  η  ρύθμιση

βελτιώνει  τη  ρευστότητα  της    συγκόλλησης  και  αποφεύγει  το  κόλλημα  του

ηλεκτροδίου στο μέταλλο.

7f

ΣΥΧΝΟΤΗΤΑ

  Σε  τρόπο  TIG  ΠΑΛΜΙΚΟ  αντιπροσωπεύει  τη  συχνότητα  πάλμωσης.  Για

τα  μοντέλα  AC/DC,  σε  τρόπο  TIG  AC  (με  απενεργοποιημένη  πάλμωση),

αντιπροσωπεύει τη συχνότητα του ρεύματος συγκόλλησης.

7g

 BALANCE

  Σε  τρόπο  TIG  ΠΑΛΜΙΚΟ,  αντιπροσωπεύει  τη  σχέση  (ποσοστιαία)  ανάμεσα

στο  χρόνο  όπου  το  ρεύμα  βρίσκεται  στο  υψηλότερο  επίπεδο  (κύριο  ρεύμα

συγκόλλησης)  και  τη  συνολική  περίοδο  πάλμωσης.  Επίσης,  για  τα  μοντέλα

AC/DC, σε τρόπο TIG AC (με απενεργοποιημένη πάλμωση), η εμφανιζόμενη

παράμετρος  δείχνει  τη  σχέση  (ποσοστιαία)  ανάμεσα  στο  χρόνο  όπου

η  πολικότητα  του  ρεύματος  είναι  θετική  εξερχόμενη  από  EN-  (αρνητικό

ηλεκτρόδιο)  και  τη  συνολική  περίοδο  εναλλασσόμενου  ρεύματος.  Όσο

μεγαλύτερη είναι η τιμή EN-, τόσο μεγαλύτερη είναι η διείσδυση (ρύθμιση σε

%)

(ΠΙΝ. 4)

.

7h

ΧΡΟΝΟΣ SPOT

  Σε τρόπο TIG (SPOT) αντιπροσωπεύει τη διάρκεια της συγκόλλησης (ρύθμιση

0.1÷10sec.).

7k

ΤΕΛΙΚΗ ΚΛΙΜΑΚΑ (t

END

)

  Σε  τρόπο  TIG  αντιπροσωπεύει  το  χρόνο  της  τελικής  κλίμακας  του  ρεύματος

(από I

2

 έως Ie) (ρύθμιση 0.1÷10sec.). Σε OFF η κλίμακα δεν είναι παρούσα.

7l

ΤΕΛΙΚΟ ΡΕΥΜΑ (I

END

)

  Σε τρόπο TIG 2 χρόνων αντιπροσωπεύει το τελικό ρεύμα I

e

 μόνο αν η ΤΕΛΙΚΗ

ΚΛΙΜΑΚΑ

(7k)

 είναι ρυθμισμένη σε τιμή ανώτερη του μηδενός (>0.1 sec.).

  Σε τρόπο TIG 4 χρόνων αντιπροσωπεύει το τελικό ρεύμα I

e

 για όλο το χρόνο

όπου πιέζεται το πλήκτρο λάμπας.

  Τα μεγέθη εκφράζονται σε Ampere.

7m

 ΜΕΤΑΕΡΙΟ

  Σε  τρόπο  TIG  αντιπροσωπεύει  το  χρόνο  ΜΕΤΑΕΡΙΟΥ  σε  δευτερόλεπτα

(ρύθμιση 0.1÷25sec.) και προστατεύει ηλεκτρόδιο και βύθισμα τήξης από την

οξείδωση.

7n

 ΠΡΟΘΕΡΜΑΝΣΗ ΗΛΕΚΤΡΟΔΙΟΥ

  Σε  τρόπο  TIG  AC  αντιπροσωπεύει  την  τιμή  του  αριθμητικού  προϊόντος  του

ρεύματος επί το χρόνο προθέρμανσης του ηλεκτροδίου από Βολφράμιο κατά

την ανάφλεξη του τόξου.

8-  JOB

Πλήκτρα

“RECALL”

  και

“SAVE”

για  την  αποθήκευση  και  επανάκληση

εξατομικευμένων προγραμμάτων.

9-  Περιστροφικός  διακόπτης  encoder  για  ρύθμιση  των  παραμέτρων

συγκόλλησης που επιλέγονται με το πλήκτρο (7).

10-

  Αλφαριθμητική οθόνη.

11-

  Κόκκινη λυχνία, ένδειξη μονάδας μετρήσεως.

12-

  Πράσινη λυχνία, ισχύς αναμμένη.

13-  ΛΥΧΝΙΑ σήμανσης ΣΥΝΑΓΕΡΜΟΥ (η μηχανή είναι μπλοκαρισμένη).

Η αποκατάσταση είναι αυτόματη κατά την παύση της αιτίας συναγερμού.
