- Ar rokām darbināma tālvadības pults ar 2 potenciometriem.

- Ar kājām darbināma tālvadības pults.

- Gāzes savienotājuzmava un gāzes caurule pieslēgšanai pie balona ar argonu.

3.TEHNISKIE DATI

3.1 PLĀKSNE AR DATIEM

Pamatdati  par  metināšanas  aparāta  pielietošanu  un  par  tas  ražīgumu  ir  izklāstīti  uz

plāksnītes ar tehniskajiem datiem, kuru nozīme ir paskaidrota zemāk:

Zīm. A

1-

  Korpusa aizsardzības pakāpe.

2-

  Simbols, kas apzīmē barošanas līnijas tipu:

  1~: vienfāzes mainīgais spriegums;

  3~: trīsfāzu mainīgais spriegums;

3-

  Simbols

S

:  nozīmē,  ka  metināšanas  operācijas  var  veikt  vidē  ar  paaugstinātu

elektrošoka risku (piemēram, tiešajā tuvumā no lielām metāla konstrukcijām).

4-

  Simbols, kas apzīmē paredzēto metināšanas procedūru.

5-

  Simbols, kas apzīmē metināšanas aparāta iekšējo struktūru.

6-

  EIROPAS norma, kurā ir aprakstīti ar loka metināšanas iekārtu drošību un ražošanu

saistītie jautājumi.

7-

 Metināšanas aparāta sērijas numurs (ļoti svarīgs tehniskās palīdzības pieprasīšanai,

rezerves daļu pasūtīšanai, izstrādājuma izcelsmes identifikācijai).

8-

  Metināšanas kontūra radītāji:

-   U

0

 :

maksimālais tukšgaitas spriegums.

-   I

2

/U

2

:

 Attiecīgi normalizēta strāva un spriegums, kuru metināšanas  aparāts var

emitēt metināšanas laikā.

-   X  :

Atskaite  par  emitētspēju:  norāda  cik  ilgi  metināšanas  aparāts  var  emitēt

atbilstošu strāvu (tā pati kolonna). Šī vērtība ir izteikta procentos balstoties uz 10

minušu gara cikla (piemēram, 60% = 6 darba minūtes, 4 pārtraukuma minūtes;

un tā tālāk).

    Gadījumā,  ja  ekspluatācijas  režīma  rādītāji  (aprēķināti  40°C  apkārtējas  vides

temperatūrai) tiek pārsniegti, tiek iedarbināta termiskā aizsardzība (metināšanas

aparāts  pārslēdzās  “stand-by”  režīmā  līdz  brīdim,  kamēr  tā  temperatūra

nepazemināsies līdz pieļaujamajai robežai).

-   A/V-A/V:

 Norāda uz iespējamo strāvas mainīšanas intervālu (no minimuma līdz

maksimumam) dotajam loka spriegumam.

9-

  Barošanas līnijas tehniskie dati:

-  U

1

:

Metināšanas aparāta mainīgais spriegums un frekvence (pieļaujamā novirze

±10%):

-  I

1 max

:

Maksimāla no barošanas līnijas patērēta strāva.

-  I

1eff

:

 Efektīva barošanas strāva.

10-

:

 Barošanas līnijas aizsardzībai paredzēto palēninātas darbības drošinātāju

rādītāji.

11-

Ar  drošības  noteikumiem  saistītie  simboli,  kuru  nozīme  ir  paskaidrota  1.  nodaļā

“Vispārīgās drošības prasības loka metināšanai”.

Piezīme: Attēlotajam plāksnītes piemēram ir ilustratīvs raksturs, tas ir izmantots tikai,

lai paskaidrotu simbolu un skaitļu nozīmi; jūsu metināšanas aparāta precīzas tehnisko

datu vērtības var atrast uz metināšanas aparāta esošas plāksnītes.

3.2 CITI TEHNISKIE DATI

-  METINĀŠANAS APARĀTS:   sk. tabulu 1 (TAB.1).

-  DEGLIS:

sk. tabulu 2 (TAB.2).

Metināšanas aparāta svars ir norādīts 1. tabulā (TAB.1).
4. METINĀŠANAS APARĀTA APRAKSTS

4.1 BLOKSHĒMA

Metināšanas aparāts sastāv no spēkmoduļiem, kuri uzmontēti uz drukātajām platēm tā,

lai nodrošinātu maksimālo drošumu un samazinātu nepieciešamu tehnisko apkopi.

Šī  metināšanas  aparāta  darbību  vada  mikroprocesors,  kas  ļauj  iestatīt  vairākus

parametru  vērtības,  lai  nodrošinātu  optimālu  metināšanu  jebkuros  apstākļos  un

jebkuram materiālam. Tomēr, lai aparāta raksturojumus izmantotu pilnā mērā, ir jāzina

tā ekspluatācijas iespējas.

Apraksts (ZĪM. B)

1-

   Vienfāzes  barošanas  līnijas  ieeja,  taisngrieža  mezgls  un  līdzināšanas

kondensatori.

2-

   Tranzistoru pārslēdzējtilts (IGBT) un draiveri; pārveido izlīdzinātu līnijas spriegumu

augstfrekvences  maiņspriegumā  un  regulē  jaudu  atkarībā  no  nepieciešamas

metināšanas strāvas/sprieguma.

3-

   Augstfrekvences  transformators:  primārais  tinums  tiek  barots  ar  2.  mezglā

pārveidoto  spriegumu,  tas  ir  paredzēts  sprieguma  un  strāvas  pielāgošanai  loka

metināšanai  nepieciešamām  vērtībām,  kā  arī  metināšanas  kontūra  galvaniskai

izolēšanai no barošanas līnijas.

4-

   Sekundārais  taisngrieža  tilts  ar  izlīdzināšanas  indukcijas  spoli:  pārveido  no

sekundārā tinuma saņemto maiņspriegumu/maiņstrāvu līdzspriegumā/līdzstrāvā

ar ārkārtīgi zemu pulsāciju.

5-  Tranzistoru  pārslēdzējtilts  (IGBT)  un  ģeneratori;

  pārveido  sekundārās  izejas

strāvu no līdzstrāvas uz maiņstrāvu TIG maiņstrāvas metināšanai (ja tādas ir).

6-  Vadības  un  regulēšanas  elektronika;

  momentāni  pārbauda  metināšanas

strāvas  vērtību  un  salīdzina  to  ar  operatora  uzstādīto  vērtību;  ģenerē  IGBT

ģeneratoru vadības signālus, kuri tiek izmantoti regulēšanai.

7-  Loģiskais  mezgls  metināšanas  aparāta  darbības  kontrolēšanai:

  regulē

metināšanas ciklus, vada pievadus, seko drošības sistēmu darbībai.

8-

Parametru un darbības režīmu attēlošanas un

regulēšanas panelis

.

9-   HF aizdedzes ģenerators

(ja tādas ir).

10-  EV aizsarggāzes elektrovārsts.

11-  Metināšanas aparāta dzesēšanas ventilators.

12-  Attālā regulēšana.
4.2 VADĪBAS, REGULĒŠANAS UN SAVIENOŠANAS IERĪCES

4.2.1 Aizmugurējais panelis (ZĪM. C)

1-

Barošanas vads 2P + (zemējums) (1~) vai 3P + (zemējums) (3~).

2-

Galvenais slēdzis O/IZSLĒGTS - I/IESLĒGTS.

3-

Savienotājuzmava  gāzes  caurules  pievienošanai  (balona  spiediena  reduktors

metināšanas aparāts).

4-

Tālvadības pulšu savienotājdetaļa:

Ar  atbilstošas  14-izvadu  savienotājdetaļas  palīdzību,  kas  atrodas  metināšanas

aparāta mugurpusē, pie tā var pieslēgt dažāda tipa tālvadības pultis. Visas ierīces

tiek automātiski atpazītas un ar to palīdzību var regulēt šādus parametrus:

-  Tālvadības pults ar vienu potenciometru:

  griežot potenciometra rokturi tiek mainīta pamatstrāva no minimuma līdz

absolūtajam maksimumam. Pamatstrāvas regulēšanu var veikt tikai no

tālvadības pults.

-  Ar kājām darbināma tālvadības pults:

  strāvas vērtību nosaka pedāļa izvietojums (no minimuma līdz maksimumam,

kas atbilst galvenajā potenciometrā uzstādītajai vērtībai). 2-TAKTU TIG

režīmā nospiežot pedāli tiek nosūtīta komanda iedarbināt mašīnu, to var

izmantot degļa pogas vietā.

-  Tālvadības pults ar diviem potenciometriem:

  pirmais  potenciometrs  regulē  pamatstrāvu.  Otrais  potenciometrs  regulē  kādu

citu  parametru,  atbilstoši  ieslēgtajam  metināšanas  režīmam.  Pagriežot  šo

potenciometru tiks attēlots parametrs, kurš tiek mainīts (to vairs nevar regulēt

ar paneļa roktura palīdzību). Otrā potenciometra funkcija ir šāda: ARC FORCE,

ja ir ieslēgts MMA režīms, un BEIGU LĪKNE, ja ir ieslēgts TIG režīms.

4.2.2 Priekðçjais panelis, ZÎM. D1

1-

Âtrdarbîga pozitîvâ ligzda (+) metinâðanas vada pieslçgðanai.

2-

Âtrdarbîga negatîvâ ligzda (-) metinâðanas vada pieslçgðanai.

3-

Savienotâjs degïa pogas pieslçgðanai.

4-

Savienotâjuzmava TIG degïa gâzes caurules pieslçgðanai.

5-

Vadîbas panelis.

6-

Pogas metinâðanas reþîmu izvçlei:

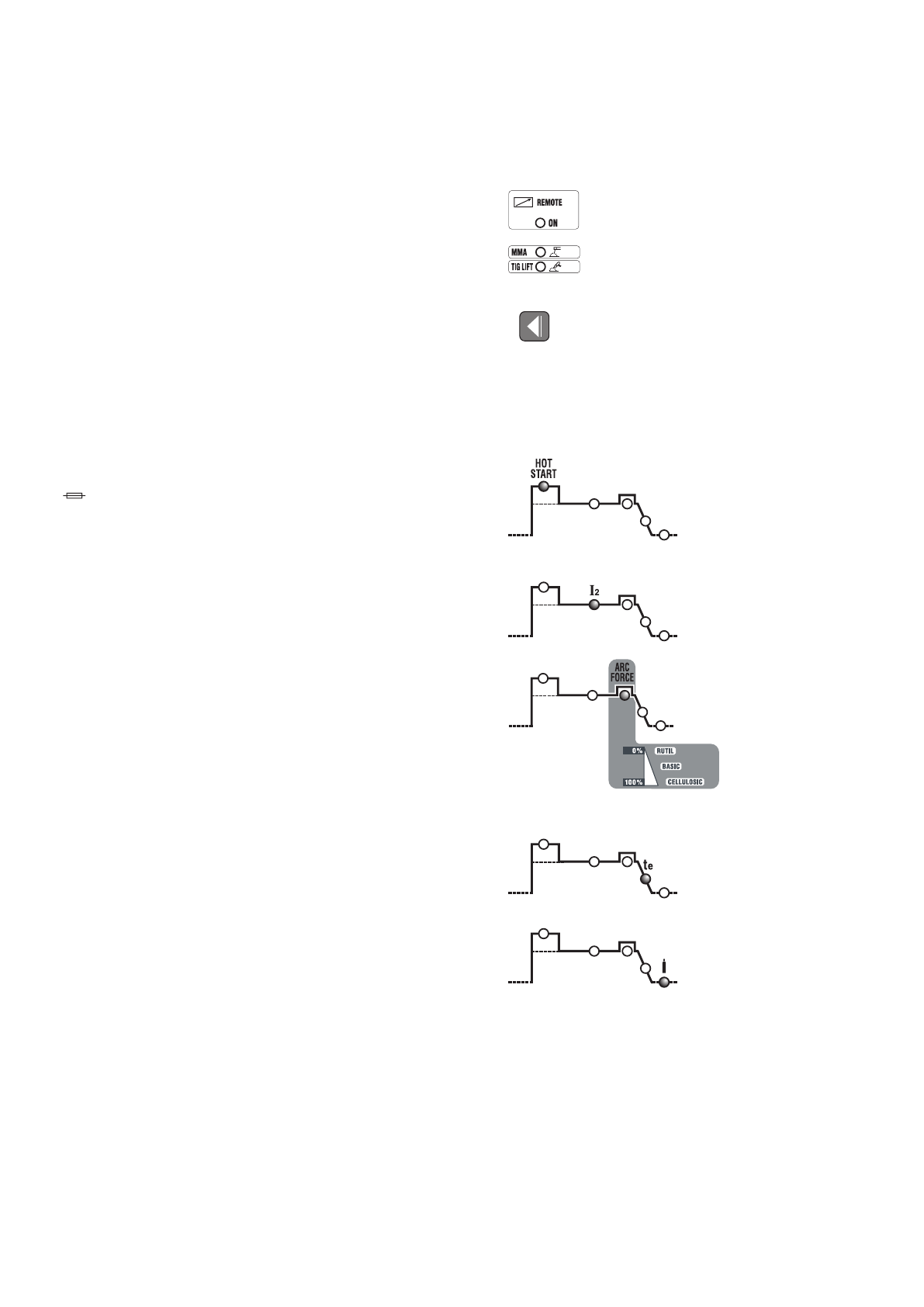

6a

TÂLVADÎBAS PULTS

  Ïauj nodot metinâðanas parametru vadîðanu tâlvadîbas pultij.

6b

MMA-TIG LIFT

  Darba  reþîms:  metinâðana  ar  segto  elektrodu  (MMA)  un  TIG  metinâðana  ar

loka kontaktaizdedzi (TIG LIFT).

7-  Iestatâmo parametru izvçles poga.

Poga

 ïauj izvçlçties parametru, kas tiks regulçts ar kodçtâja rokturi

(8)

;

vçrtîba un mçrvienîba ir norâdîtas, respektîvi, ar displeja

(10)

 un gaismas diodes

(9)

 palîdzîbu.

IEVĒROJIET:

  Parametrus  var  brīvi  regulēt.  Tomēr,  ir  vērtību  kombinācijas,

kurām metināšanai nav praktiskas jēgas; šajā gadījumā metināšanas aparāts var

darboties nepareizi.

IEVÇROJIET:

VÇRTÎBU PÇC NOKLUSÇÐANAS ATKÂRTOTA UZSTÂDÎÐANA

VISIEM PARAMETRIEM (ATIESTATÎÐANA)

Lai  visus  metinâðanas  parametrus  atiestatîtu  uz  noklusçjuma  vçrtîbâm,  spiediet

pogu

(7)

 ieslçgðanas laikâ.

7a

 HOT START

  MMA  reþîmâ  atbilst  sâkuma  strâvas  pârslodzei  “HOT  START”  (regulçðana

0÷100)  ar  izvçlçtâs  metinâðanas  strâvas  procentuâla  pieauguma  attçloðanu

uz displeja. Ðis regulçjums uzlabo metinâðanas sâkðanu.

7b

 PAMATSTRÂVA (I

2

)

  TIG un MMA reþîmâ atbilst metinâðanas strâvai, kas izteikta ampçros.

7c

 ARC FORCE

  MMA režīmā atbilst dinamiskai strāvas pārslodzei “ARC-FORCE” (regulēšana

0÷100%) ar izvēlētās metināšanas strāvas procentuāla pieauguma attēlošanu

uz displeja. Šis regulējums uzlabo metināšanas laidenumu un novērš elektroda

pielipšanu pie detaļas, kā arī ļauj izmantot dažādus elektroda veidus.

7d

 BEIGU LÎKNE (t

e

)

  TIG  reþîmâ  atbilst  beigu  lîknes  ilgumam  (regulçjums  0.1÷10  sek.);  novçrð

krâteru veidoðanos metinâtâs ðuves beigâs (no I

2

 lîdz 0).

7e

 PAPILDUS GÂZES PADEVE

  TIG  reþîmâ  atbilst  papildus  gâzes  padeves  ilgumam  sekundçs  (regulçjums

0.1÷25 sek.); aizsargâ elektrodu un kausçjuma vannu no oksidçðanas.

8-

Kodçtâja rokturis metinâðanas parametru iestatîðanai, kurus var izvçlçties ar pogu

(7)

.

9-

  Sarkana gaismas diode, norāda uz mērvienību.

10-

  Burtciparu displejs.

11-

AVĀRIJAS SIGNĀLU gaismas diode (mašīna ir bloķēta).

Darbības atjaunošana notiek automātiski, kad avārijas signāla cēlonis pazūd.

Uz displeja

(10)

 attçlojamie avârijas signâlu ziòojumi:

- ”AL1”  :

  primârâ kontûra termiskâs aizsardzîbas ieslçgðanâs.

- ”AL2”  :

sekundârâ kontûra termiskâs aizsardzîbas ieslçgðanâs.

- ”AL3”  :

baroðanas lînijas pârsprieguma aizsargierîces ieslçgðanâs.

- ”AL4”  :

baroðanas lînijas sprieguma iztrûkuma aizsargierîces ieslçgðanâs.

- ”AL5”  :

primârâs termiskâs aizsardzîbas ieslçgðanâs.

-

”AL6”  :

  baroðanas lînijas fâzes trûkuma aizsargierîces ieslçgðanâs.

-

”AL7”  :

  pârmçrîgs  putekïu  daudzums  metinâðanas  aparâtâ,  lai  atjaunotu

darbîbu:

  - notîriet maðînas iekðçjo daïu;

  - nospiediet vadîbas paneïa displeja pogu.

-

”AL8”  :

  Palîgspriegums ârpus diapazona.

Pēc  metināšanas  aparāta  izslēgšanās  uz  dažām  sekundēm  var  ieslēgties

indikators

”OFF”

.

IEVÇROJIET: AVÂRIJAS SIGNÂLU SAGLABÂÐANA UN ATTÇLOÐANA

Katru  reizi,  kad  rodas  avārijas  signāls,  tiek  saglabāti  mašīnas  iestatījumi.  Šādā
