- 102 -
4-
Spojnik za spajanje cijevi za plin plamenika TIG.
5-
Komandna ploča.
6-

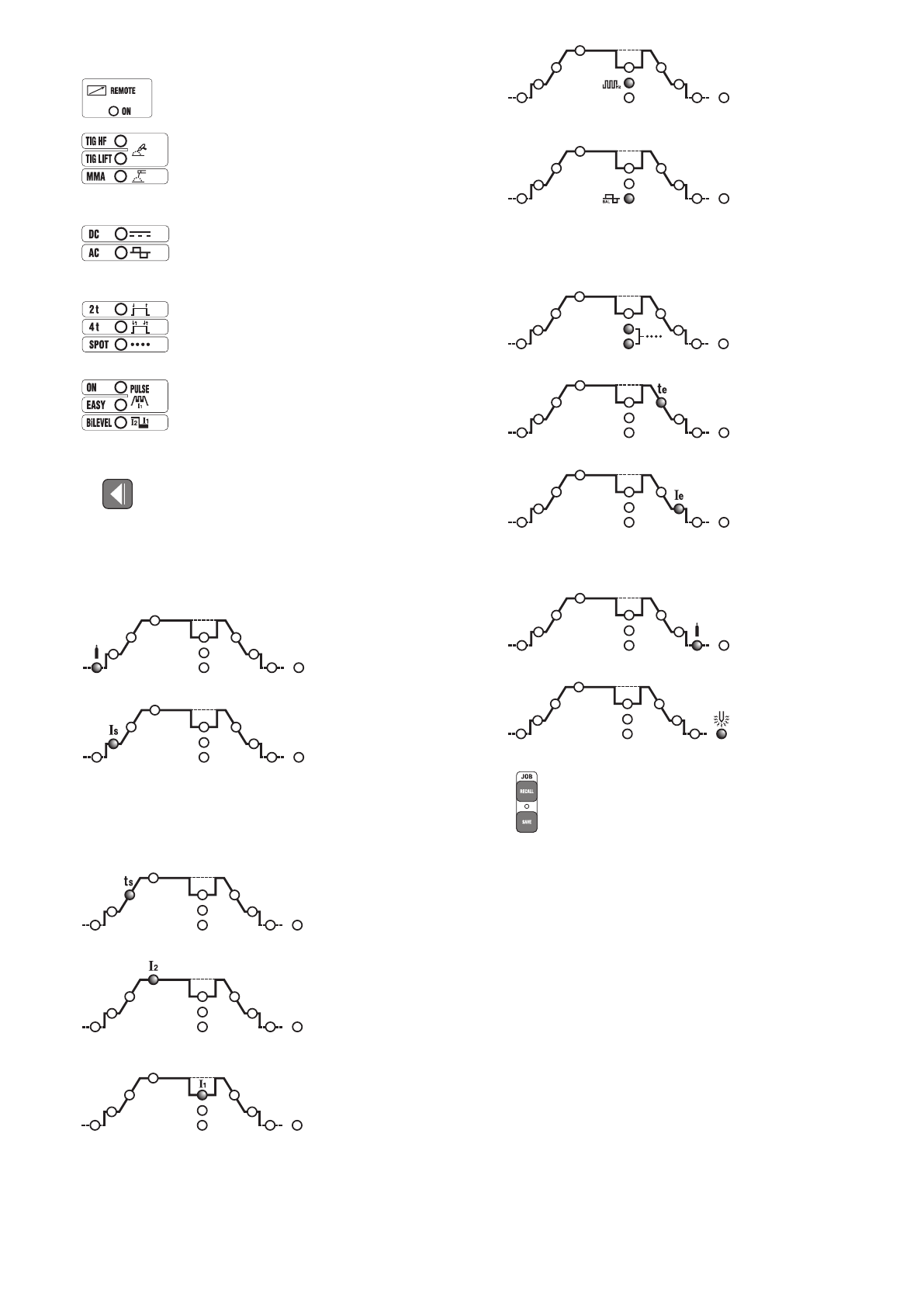

Tipke za odabir načina varenja:
6a
DALJINSKO UPRAVLJANJE
Omogučava prijenos upravljanja parametara varenja na daljinsko upravljanje.
6b
TIG - MMA
Kod načina rada: varenje sa obloženom elektrodom (MMA), varenje TIG sa
papljenjem luka pod visokom frekvencom (TIG HF) i varenje TIG sa paljenjem
luka na kontakt (TIG LIFT).
6c
AC/DC
Kod načina rada TIG omogučava odabir između varenja pod istosmjernom
strujom (DC) i varenja pod izmjeničnom strujom (AC) (funkcija dostupna samo
kod modela AC/DC).
6d
2T - 4T - SPOT
Kod načina rada TIG omogučava odabir između 2 takta, 4 takta ili sa
tajmeromza punktiranje ( SPOT ).
6e
PULSE - PULSE EASY - BiLEVEL
Kod načina rada TIG omogučava odabir procesa varenja: pulzirajući, prethodno
definirani pulzirajući ili bi-level. Kada su ledovi ugašeni to znači da je u tijeku
standardni proces varenja.
7- Tipka za odabir parametara koji se postavljaju.
Tipkom
se odabire parametar koji se postavlja pomoću ručke Encoder
(9)
;
vrijednost i mjerna jedinica se očitavaju na zaslonu
(10)
i led-u
(11)
.
Napomena:
Postavljanje parametara je slobodno. Ipak postoje određene
kombinacije vrijednosti koje nemaju nikakvo praktično značenje za varenje; u tom
slučaju stroj za varenje može imati nepravilnosti u radu.
Napomena:
PONOVNO POSTAVLJANJE SVIH TVORNIČKO POSTAVLJENIH
PARAMETARA (RESET)
Istovremenim pritiskom na tipke (8) prilikom paljenja svi parametri varenja se
vraćaju na tvornički postavljene vrijednosti.
7a
PRE-GAS
Kod načina rada TIG/HF predstavlja trajanje PRE-GAS-a u sekundama
(regulacija od 0÷5 sek.). Ovakva regulacija poboljšava početka varenja.
7b
POČETNA STRUJA (I
START
)
Kod načina rada TIG 2 takta i SPOT predstavlja početnu struju I
S
koja ostaje za
određeno vrijeme sa pritisnutom tipkom plamenika (regulacija u amperima).
Kod načina rada TIG 4 takta predstavlja početnu struju Is koja održava
za čitavo vrijeme tijekom kojeg je pritisnuta tipka plamenika (regulacija u
amperima).
Kod načina rada MMA predstavlja dinamičku prekomjernu struju “HOT START”
(regulacija 0÷100%) sa očitavanjem na zaslonu vrijednosti povećanja u
postotku u odnosu na odabranu vrijednost prethodno odabrane struje varenja.
Ovakva regulacija poboljšava tečnost varenja.
7c
POČETNA RAMPA (t
START
)
Kod načina rada TIG predstavlja trajanje početne rampe struje (od I
S
do I
2
)
(regulacija 0.1÷10sek.). Na položaju OFF rampa nije prisutna.
7d
GLAVNA STRUJA (I
2
)
Kod načina rada TIG AC/DC, MMA predstavlja izlaznu struju I
2
. Na način rada
PULZIRAJUĆI, BI-LEVEL je struja na najvišoj razini (maksimalnoj). Parametar
se mjeri u amperima.
7e
OSNOVNA STRUJA - ARC FORCE
Kod načina rada TIG 4 takta BI-LEVEL i PULZIRAJUĆI I
1
predstavlja vrijednost
struje koja može izmjenično zamijeniti glavnu struju I
2
tijekom varenja.
Vrijednost je izrađena u amperima.
Kod načina rada MMA predstavlja dinamičku prekomjernu struju “ARC-
FORCE” (regulacija 0÷100%) sa očitavanjem na zaslonu vrijednosti povećanja
u postotku u odnosu na odabranu vrijednost prethodno odabrane struje
varenja. Ovakva regulacija poboljšava tečnost varenja i spriječava ljepljenje
elektrode na komad.
7f
FREKVENCA
Kod načina rada TIG PULZIRAJUĆI predstavlja frekvencu pulziranja. Za
modele AC/DC, kod načina rada TIG AC (sa onesposobljenom pulzacijom),
predstavlja frekvencu struje varenja.
7g
BALANCE
Kod načina rada TIG PULZIRAJUĆI, predstavlja odnos (u postotku) između
vremena kada se struja nalazi na maksimalnoj razini (glavna struja varenja) i
ukupnog trajanja pulzacije. Ujedno, za modele AC/DC, kod načina rada TIG AC
(sa onesposobljenom pulzacijom), predstavljeni parametar ukazuje na odnos
(u postotku) između vremena kada je pol izlazne struje iz EN- (negativna
elektroda) pozitivan i ukupnog trajanja izmjenične struje. Što je vrijednost EN-
veća, veća je penetracija (regulacija in %)
(TAB. 4)
.
7h
TRAJANJE SPOT-a
Kod načina rada TIG (SPOT) predstavlja trajanje varenja (regulacija
0.1÷10sek.).
7k
KRAJNJA RAMPA (t
END
)
Kod načina rada TIG predstavlja trajanje krajnje rampe struje (od I
2
do I
e
)
(regulacija 0.1÷10sek.). Na položaju OFF rampa nije prisutna.
7l
STRUJA FINALE (I
END
)
Kod načina rada TIG 2 takta predstavlja krajnju struju samo ako je KRAJNJA
RAMPA
(7k)
postavljena na vrijednost veću od (>0.1 sek.).
Kod načina rada TIG 4 takta predstavlja krajnju struju za čitavo vrijeme dok je
pritisnuta tipka plamenika.
Vrijednosti su izražene u amperima.
7m
POSTGAS
Kod načina rada TIG predstavlja trajanje POSTGAS-a u sekundama (regulacija
0.1÷25sek.) i štiti elektrodu i tekućinu varenja od oksidacije.
7n
PREDGRIJAVANJE ELEKTRODE
Kod načina rada TIG AC predstavlja vrijednost rezultata struje pomnožene sa
periodom predgrijavanja elektrode od volframa prilikom paljenja luka.
8- JOB
Tipke
“RECALL”
i
“SAVE”
za memoriziranje i prizivanje personaliziranih
programa.
9- Ručka encoder za postavljanje parametara varenja koji se mogu odabrati
tipkom (7).
10-
Alfanumerički zaslon.
11-
Crveni led, označava mjernu jedinicu.
12-
Zeleni led, upaljena snaga.
13-
LED za signalizaciju alarma (stroj je blokiran).
Stroj se automatski ponovno pali nakon uklanjanja razloga koji je doveo do
alarma.
Messaggi di allarme indicati sul zaslon
(10)
:
- ”AL1” :
uključenje termičke zaštite glavnog kruga.
- ”AL2” :
uključenje termičke zaštite sekundarnog kruga.
- ”AL3” :
uključenje zaštite zbog prekomjernog napona sustava napajanja.
- ”AL4” :
uključenje zaštite zbog nedovoljnog napona sustava napajanja.
- ”AL5” :
uključenje zaštite zbog prekomjerne glavne temperature.
-
”AL6” :
uključenje zaštite zbog nedostatka faze sustava napajanja.
-
”AL7” :
prekomjerno taloženje prašine unutar stroja za varenje, ponovno se
uspostavlja pomoću:
- čišćenje unutarnjeg dijela stroja;
- tipka na zaslonu kontrolne ploče.
-
”AL8” :
Pomoćni napon izvan raspona vrijednosti.
-
”AL9” :
uključivanje zaštite uslijed nedovoljnog pritiska rashladnog ciklusa na
vodu plamenika. Stroj se ne uključuje ponovno automatski.
Kod gašenja stroja za varenje može se očitati, na nekoliko sekundi, natpis
”OFF”
.
Napomena: MEMORIZIRANJE I OČITAVANJE ALARMA
Kod svakog alarma memorizirane su postavljene vrijednosti stroja. Moguće je
prizvati zadnjih 10 alarma, na slijedeći način:
Pritisnuti na nekoliko sekundi tipku
(6a)
“DALJINSKO UPRAVLJANJE”.
Na zaslonu se očitava natpis “AY.X” gdje “Y” označava broj alarma (A0 zadnji, A9
najstariji) a “X” označava vrstu registriranog alarma (od 1 do 8, vidi AL1 ... AL8).
4.3 MEMORIZIRANJE I PRIZIV PERSONALIZIRANIH PROGRAMA
Uvod
Stroj za varenje omogučava memoriziranje (SAVE) personaliziranih radnih programa
koji se odnose na set parametara koji vrijede za određenu vrstu varenja. Svaki
