- Selbstverdunkelnde Maske mit festem oder einstellbarem Filter.

- Gasanschlußstück und Gasleitung für die Verbindung mit der Argonflasche.

- Druckverminderer mit Manometer.

- WIG-Schweißbrenner.

3.TECHNISCHE DATEN

3.1  TYPENSCHILD MIT DEN GERÄTEDATEN (ABB. A)

Die wichtigsten Angaben über die Bedienung und Leistungen der Schweißmaschine

sind auf dem Typenschild zusammengefaßt:

1-

  Schutzart der Umhüllung.

2-

Symbol der Versorgungsleitung:

     1~: Wechselspannung einphasig;

     3~: Wechselspannung dreiphasig.

3-

Symbol

S

: Weist darauf hin, daß Schweißarbeiten in einer Umgebung mit erhöhter

Stromschlaggefahr möglich sind (z. B. in der Nähe großer metallischer Massen).

4-

Symbol für das vorgesehene Schweißverfahren.

5-

Symbol für den inneren Aufbau der Schweißmaschine.

6-

EUROPÄISCHE  Referenznorm  für  die  Sicherheit  und  den  Bau  von

Lichtbogenschweißmaschinen.

7-

Seriennummer  für  die  Identifizierung  der  Schweißmaschine  (wird  unbedingt

benötigt für die Anforderung des Kundendienstes, die Bestellung von Ersatzteilen

und die Nachverfolgung der Produktherkunft).

8-

Leistungen des Schweißstromkreises:

  -

U

0

 :

 Maximale Leerlaufspannung.

  -

I

2

/U

2

:

  Entsprechender  Strom  und  Spannung,  normalisiert,  die  von  der

Schweißmaschine  während  des  Schweißvorganges  bereitgestellt  werden

können.

-

  X  :

Einschaltdauer:  Gibt  die  Dauer  an,  für  welche  die  Schweißmaschine  den

entsprechenden Strom bereitstellen kann (gleiche Spalte). Wird ausgedrückt in

%  basierend  auf  einem  10-minütigen  Zyklus  (Bsp:  60%  =  6  Minuten Arbeit,  4

Minuten Pause usw.).

Werden die Gebrauchsfaktoren (Angaben des Typenschildes bezogen auf eine

Raumtemperatur von 40°C) überschritten, schreitet die thermische Absicherung

ein  (die  Schweißmaschine  wird  in  den  Stand-by-Modus  versetzt,  bis  die

Temperatur den Grenzwert wieder unterschritten hat.

  -  A/V-A/V:

 Gibt den Regelbereich des Schweißstroms (Minimum - Maximum) bei

der entsprechenden Lichtbogenspannung an.

9-

Kenndaten der Versorgungsleitung:

  -

U

1

:

 Wechselspannung und Frequenz für die Versorgung der Schweißmaschine

(Zulässige Grenzen ±10%):

  -

I

1

max

:

 Maximale Stromaufnahme der Leitung.

  -

I

1eff

:

 Tatsächliche Stromversorgung.

10-

: Für den Leitungsschutz erforderlicher Wert der trägen Sicherungen.

11-

Symbole  mit  Bezug  auf  Sicherheitsnormen.  Die  Bedeutung  ist  im  Kapitel  1

“Allgemeine Sicherheit für das Lichtbogenschweißen” erläutert.

Anmerkung: Das Typenschild in diesem Beispiel gibt nur die Bedeutung der Symbole

und  Ziffern  wieder,  die  genauen  Werte  der  technischen  Daten  für  Ihre  eigene

Schweißmaschine ist unmittelbar dem dort sitzenden Typenschild zu entnehmen.

3.2 SONSTIGE TECHNISCHE DATEN

- SCHWEISSMASCHINE: siehe Tabelle 1 (TAB. 1).

- BRENNER: siehe Tabelle 2 (TAB. 2).

Das Gewicht der Schweißmaschine ist in Tabelle 1 (TAB. 1) aufgeführt.
4. BESCHREIBUNG DER SCHWEISSMASCHINE

4.1 BLOCKSCHALTBILD

Die  Schweißmaschine  besteht  im  Wesentlichen  aus  Leistungs-  und  Steuermodulen

auf  gedruckten  und  optimierten  Schaltungen,  die  sehr  zuverlässig  arbeiten  und

wartungsfreundlich sind.

Diese Schweißmaschine wird von einem Mikroprozessor gesteuert, der die Einstellung

einer großen Anzahl von Parametern und dadurch ein optimales Schweißergebnis unter

allen Bedingungen und auf jedem Material erlaubt. Um ihre Merkmale voll auszunutzen,

muß man sich jedoch mit den Betriebsmöglichkeiten auseinandersetzen.

Beschreibung (ABB. B)

1-  Eingang  einphasige  Versorgungsleitung,  Gleichrichteraggregat  und

Ausgleichskondensatoren.

2-  Transistor-  und  Treiberschaltbrücke  (IGBT):

Schaltet  die  gleichgerichtete

Leitungsspannung  in  hochfrequente  Wechselspannung  um  und  regelt  die

Leistung in Abhängigkeit vom erforderlichen Schweißstrom/-spannung.

3-  Hochfrequenz-Transformator:

Die  Primärwicklung  wird  mit  der  von  Block  2

umgeformten  Spannung  gespeist;  ihre Aufgabe  ist  es,  Spannung  und  Strom  an

die Werte anzupassen, die für das Lichtbogen-Schweißverfahren notwendig sind

und  gleichzeitig  den  Schweißstromkreis  galvanisch  von  der  Versorgungsleitung

zu trennen.

4-  Sekundär-Gleichrichterbrücke  mit  Glättungsdrossel:

Schaltet  die  von  der

Sekundärwicklung  bereitgestellte  Wechselspannung  /  den  bereitgestellten

Wechselstrom in Gleichstrom/-spannung mit sehr niedriger Welligkeit um.

5-  Transistor-  und  Treiberschaltbrücke  (IGBT):

Wandelt  den  Ausgangsstrom

der  Sekundärwicklung  für  das  WIG-AC-Schweißen  von  DC  in  AC  um  (falls

vorhanden).

6-  Steuer-  und  Regelelektronik:

Steuert  den  momentanen  Wert  des

Schweißstromes  und  vergleicht  ihn  mit  dem  vom  Bediener  eingestellten  Wert;

moduliert die Steuerimpulse der IGBT-Treiber und führt die Regelung durch.

7-  Steuerlogik  des  Schweißmaschinenbetriebes:

  gibt  die  Schweißzyklen  vor,

steuert die Stellglieder, überwacht die Sicherheitssysteme.

8-  Tafel für die Einstellung

und Anzeige der Betriebsparameter und Betriebsarten.

9-  HF-Zündgenerator

(falls vorhanden)

.

10-  Elektroventil Schutzgas EV.

11-  Kühllüfter der Schweißmaschine.

12-  Fernregelung.
4.2  STEUERUNGS-, REGELUNGS UND VERBINDUNGSEINRICHTUNGEN

4.2.1 HINTERE TAFEL (ABB. C)

1-

Versorgungskabel (2P + P.E) (1~); (3P + P.E) (3~).

2-

Hauptschalter O/OFF  -  I/ON.

3-

Verbindungsstück

für

Gasleitung

(Druckverminderer

Flasche

-

Schweißmaschine).

4-

Steckverbindung für Fernsteuerungen:

Mit  der  14-poligen  Steckbuchse  auf  der  Rückseite  lassen  sich  3  verschiedene

Fernbedienungen  an  der  Schweißmaschine  anwenden.  Jede  Einrichtung  wird

automatisch erkannt und gestattet die Regelung der folgenden Parameter:

-  Fernsteuerung mit einem Potentiometer:

  Durch  Drehen  am  Potentiometerregler  wird  der  Hauptstrom  in  einem  Bereich

vom  Mindest-  bis  zum  Höchstwert  verstellt.  Die  Einstellung  des  Hauptstroms

wird ausschließlich mit der Fernsteuerung bewerkstelligt.

-  Pedal-Fernsteuerung:

  Der  Stromwert  wird  von  der  Pedalstellung  bestimmt.  Im  2-TAKT  WIG-Modus

gibt die Betätigung des Pedals anstelle des Brennerknopfes den Startbefehl für

die Maschine.

-  Fernsteuerung mit zwei Potentiometern:

  Der erste Potentiometer regelt den Hauptstrom. Der zweite Potentiometer regelt

einen anderen Parameter, der vom aufgerufenen Schweißmodus abhängt. Beim

Drehen dieses Potentiometers wird der gerade verstellte Parameter angezeigt

(der nicht mehr mit dem Regler auf der Schalttafel gesteuert werden kann). Das

zweite  Potenziometer  hat  die  folgenden  Funktionen: ARC  FORCE  im  Modus

MMA und ENDRAMPE im Modus WIG.

4.2.2 Vorderes Bedienfeld ABB. D1

1-

Schnellsteckbuchse Plus (+) für den Stecker des Schweißkabels.

2-

Schnellsteckbuchse minus (-) für den Stecker des Schweißkabels.

3-

Stecker für den Anschluss des Brennerknopfkabels.

4-

Verbindungsstück  für  den  Anschluss  des  für  den  WIG-Brenner  benutzten

Gasschlauches.

5-

Bedienfeld.

6-

Knöpfe für die Auswahl des Schweißverfahrens:

6a

FERNSTEUERUNG

  Gestattet es, die Schweißparameter im Wege der Fernbedienung zu steuern.

6b

MMA-WIG LIFT

  Betriebsart:  Schweißen  mit  umhüllter  Elektrode  (MMA)  und  WIG-Schweißen

mit Kontaktzündung des Lichtbogens (WIG LIFT).

7-  Knopf für die Auswahl der einzustellenden Parameter.

Knopf

  dient  zur Auswahl  des  Parameters,  der  mit  dem  Encoderknopf

(8)

eingestellt wird.

Der  Wert  und  die  Maßeinheit  werden  vom  Display

(10)

  und  der  Led

(9)

angezeigt.

Zur  Beachtung:

  Die  Parameter  lassen  sich  beliebig  einstellen.  Es  gibt  jedoch

Wertekombinationen,  die  für  das  Schweißen  keine  praktische  Bedeutung

haben  und  bei  denen  die  Möglichkeit  besteht,  dass  die  Schweißmaschine  nicht

einwandfrei arbeitet.

Zur

Beachtung:

WIEDERHERSTELLUNG

SÄMTLICHER

WERKSEINSTELLUNGEN (RESET)

Drückt man beim Einschalten den Knopf

(7),

werden alle Schweißparameter auf

den Anfangswert zurückgesetzt.

7a

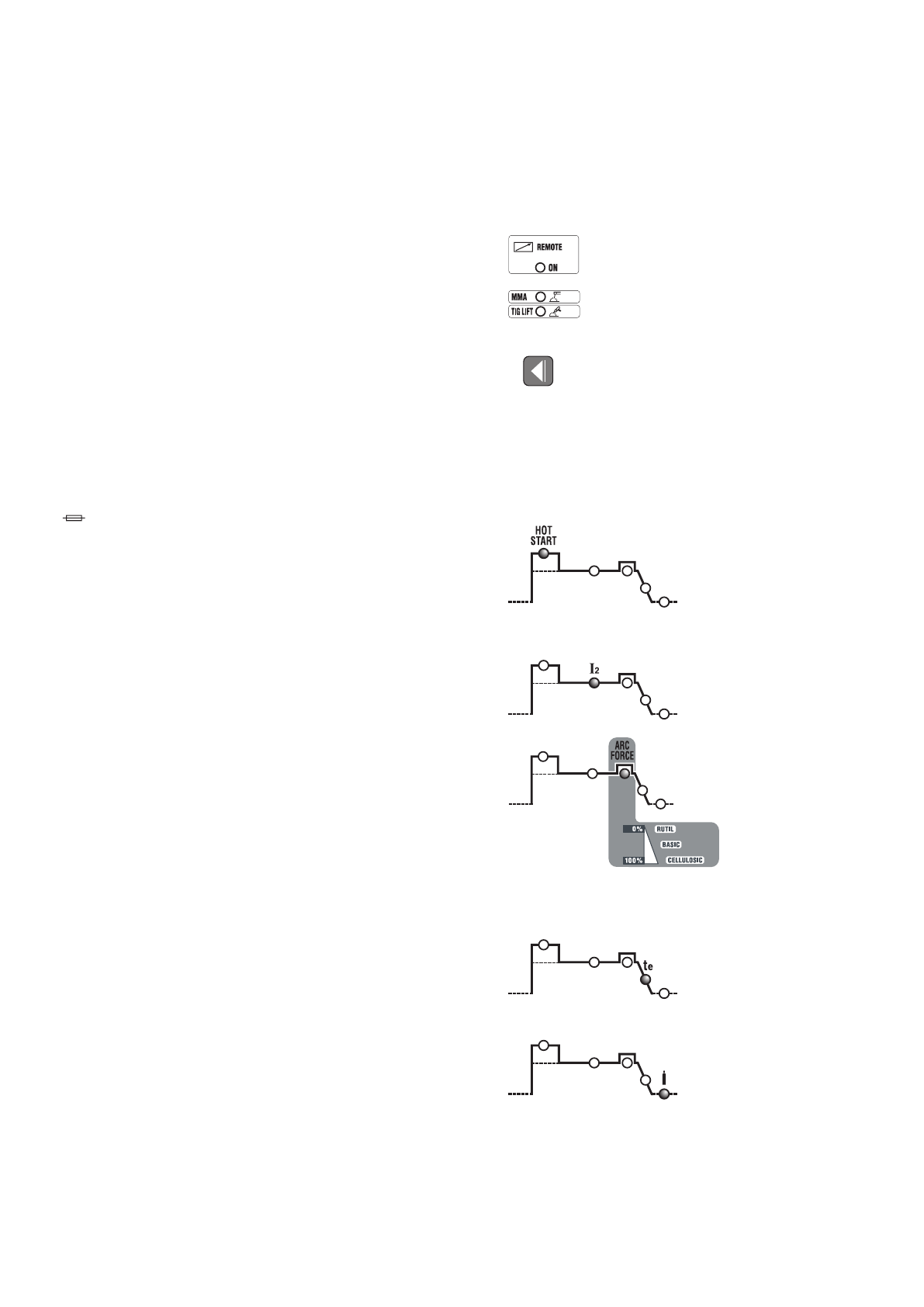

 HOT START

  Im  Modus  MMA  ist  dies  der  anfängliche  Überstrom  “HOT  START”

(Einstellbereich  0  bis  100).  Auf  dem  Display  wird  angezeigt,  um  wie  viel

Prozent  der  Wert  den  eingestellten  Schweißstrom  überschreitet.  Diese

Einstellung erleichtert den Start.

7b

 HAUPTSTROM (I

2

)

  Im Modus WIG und MMA ist dies der Schweißstrom in Ampere.

7c

 ARC-FORCE

  Im  Modus  MMA  ist  dies  der  dynamische  Überstrom  “ARC-FORCE”

(Einstellbereich  0  bis  100%).  Auf  dem  Display  wird  angezeigt,  um  wie  viel

Prozent der Wert den vorgewählten Schweißstrom überschreitet. Durch diese

Einstellung  kann  flüssiger  geschweißt  werden,  dem  Verkleben  der  Elektrode

am  Werkstück  wird  entgegengewirkt,  außerdem  lassen  sich  mehreren

Elektrodenarten nutzen.

7d

 ENDRAMPE (t

e

)

  Im  WIG-Modus  ist  dies  die  Dauer  der  Endrampe  (Einstellbereich  0.1  bis

10sec.). Mit ihr wird der Schweißkrater am Ende der Naht vermieden (von I

2

auf 0).

7e

 POSTGAS

  Im Modus WIG ist dies die Gasnachströmdauer in Sekunden (Einstellbereich

0.1 bis 25sec.). Sie schützt die Elektrode und das Schmelzbad vor Oxidation.

8-

Drehknopf  des  Encoders  für  die  Einstellung  der  mit  der  Taste

(7)

  anwählbaren

Schweißparameter.

9-

  Rote Led, weist die Maßeinheit aus.

10-

  Alphanumerisches Display.

11-

LED zur ALARMMELDUNG (Störabschaltung der Maschine).

Die Rückstellung erfolgt automatisch bei Beseitigung der Alarmursache.

Mögliche Alarmmeldungen auf dem Display

(10)

:

- ”AL1”  :

  Der Thermoschutz des Primärkreises hat ausgelöst.

- ”AL2”  :

Der Thermoschutz des Sekundärkreises hat ausgelöst.

- ”AL3”  :

Der Überspannungsschutz der Versorgungsleitung hat ausgelöst.

- ”AL4”  :

Der Unterspannungsschutz der Versorgungsleitung hat ausgelöst.

- ”AL5”  :

Der primäre Übertemperaturschutz hat ausgelöst.
