- 122 -

0÷100) като на дисплея се показва процентното увеличение по отношение

на  стойността  на  избрания  заваръчен  ток.  Това  регулиране  подобрява

началото на работата.

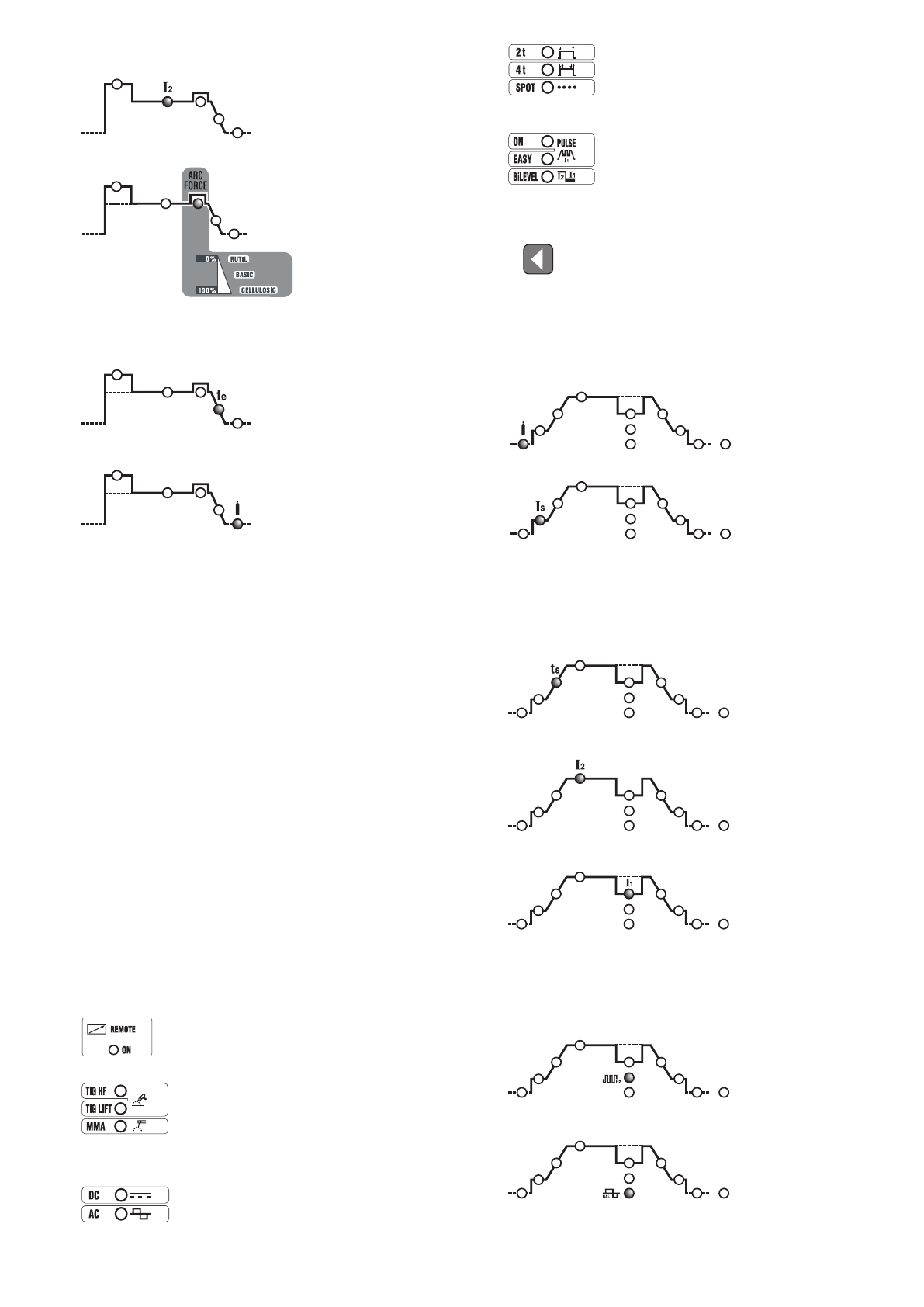

7b

 ГЛАВЕН ТОК (I

2

)

  В  режим  ВИГ  (TIG),  MMA  представлява  заваръчният  ток,  измерен  в

Ампери.

7c

 ARC-FORCE

  В  режим  MMA  представлява  динамичният  свръхток  “ARC-FORCE”

(регулиране 0÷100%) като на дисплея се показва процентното увеличение

по отношение на предварително избраната стойност на заваръчния ток.

Това регулиране подобрява плавността на заваряването, предотвратява

залепването  на  електрода  за  детайла    и  позволява  използването  на

различни видове електроди.

7d

 ФИНАЛНО ПОКАЧВАНЕ (t

e

)

  В  режим  ВИГ  (TIG)  представлява  времето  на  финалното  покачване

(регулиране 0.1÷10sec.); предотвратява финалния кратер на заваръчния

шев (от I

2

 до 0).

7e

 POSTGAS

  В режим ВИГ (TIG) представлява времето за postgas в секунди (регулиране

0.1÷25sec.); предпазва електрода и заваръчната вана от окисляване.

8-

Копче-енкодер  за  задаване  на  заваръчните  параметри,  които  се  избират  с

бутон

(7)

.

9-

  Червена индикаторна лампа, показва мерната единица.

10-

Алфанумеричен дисплей.

11-

ИНДИКАТОРНА  ЛАМПА  за  сигнализиране  на  АЛАРМА  (машината  е

блокирана).

Възобновяването  на  работата  е  автоматично  при  отстраняването  на

причината за алармата.

Съобщения за аларма, показани на дисплея

(10)

:

- ”AL1”  :

  намеса на термичната защита в първичната верига.

- ”AL2”  :

намеса на термичната защита във вторичната верига.

- ”AL3”  :

намеса  на  защитата  от  свръхнапрежение  на  захранващата

линия.

- ”AL4”  :

намеса  на  защитата  от  по-ниско  от  нормалното  напрежение  на

захранващата линия.

- ”AL5”  :

намеса на първичната защита от прекалено висока температура.

-

”AL6”  :

  намеса на защитата за липса на фаза на захранващата линия.

-

”AL7”  :

  прекомерно  натрупване  на  прах  във  вътрешната  част  на

заваръчния апарат, възобновяване на работата чрез:

  - вътрешно почистване на машината;

  - бутон на дисплея на контролния панел.

-

”AL8”:

 Помощно напрежение извън диапазона.

При  спиране  на  заваръчния  апарат  може  да  се  появи  за  няколко  секунди

сигнал

”OFF”

.

N.B.: ЗАПАМЕТЯВАНЕ И ПОКАЗВАНЕ НА АЛАРМИТЕ

За  всяка  аларма  се  запаметяват  зададените  параметри  на  машината.

Възможно е да се покажат последните 10 аларми, както следва:

Натиснете за няколко секунди бутон

(6a)

 “ДИСТАНЦИОННО УПРАВЛЕНИЕ”.

На  дисплея  се  появява  надписа  “AY.X”,  където  “Y”  показва  номера  на

алармата  (A0  най-скорошната,  A9  най-старата),  а  “X”  показва  типа  на

регистрираната аларма (от 1 до 8, виж AL1 ... AL8).

12-

  Зелена индикаторна лампа, включена мощност.

4.2.3 Преден панел ФИГ. D2

1-

Положителен контакт за бърз достъп (+) за свързване на заваръчния кабел.

2-

Отрицателен контакт за бърз достъп (-) за свързване на заваръчния кабел.

3-

Конектор за свързване на кабела за бутона на горелката.

4-

Съединение за свързване на тръбата за газ на горелката ВИГ (TIG).

5-

Панел с команди.

6-

Бутони за избор на режима за заваряване:

6a

ДИСТАНЦИОННО УПРАВЛЕНИЕ

  Позволява  прехвърлянето  на  контрола  на  заваръчните  параметри  на

дистанционното управление.

6b

 ВИГ (

TIG) - MMA

  Начин  на  функциониране:  заваряване  на  обмазан  електрод  (MMA),

заваряване  ВИГ  (TIG)  с  високочестотно  запалване  на  дъгата  ВИГ  (TIG

HF)  и  заваряване  ВИГ  (TIG)  с  контактно  запалване  на  дъгата  ВИГ  (TIG

LIFT).

6c

AC/DC

  В режим ВИГ (TIG) позволява да се избере между заваряване с постоянен

ток (DC) и заваряване с променлив ток (AC) (тази функция я има само при

модели AC/DC).

6d

2T - 4T - SPOT

  В режим ВИГ (TIG) позволява да се избира между управление с 2 стъпки

(такта), 4 стъпки (такта) или с прекъсвач с таймер за точково заваряване

( SPOT ).

6e

PULSE - PULSE EASY - BiLEVEL

В  режим  TIG  (ВИГ)  позволява  да  се  избира  между  импулсен  заваръчен

процес,  предварително  зададен  импулсен  процес  или  bi-level.  При

изгасени  индикаторни  лампи  съответства  на  стандартния  заваръчен

процес.

7-  Бутон за избор на параметрите за задаване.

Бутон

 избира параметъра за регулиране с копчето-енкодер

(9)

;

стойността  и  мерната  единица  се  показват  съответно  на  дисплей

(10)

  и

индикаторна лампа

(11)

.

N.B.:

  Задаването  на  параметрите  е  свободно.  Съществуват  все  пак

комбинации  от  стойности,  които  нямат  никакво  практическо  значение  за

заваряването;  в  този  случай  заваръчният  апарат  може  да  не  функционира

правилно.

N.B.: ЗАДАВАНЕ ОТНОВО НА ФАБРИЧНИТЕ ПАРАМЕТРИ (RESET)

Като се натиснат едновременно бутони (8) при пускането, всички заваръчни

параметри се връщат на фабрично зададените стойности.

7a

 PRE-GAS

    В режим TIG/HF представлява времето на PRE-GAS в секунди (регулиране

от 0÷5 sec). Подобрява началото на заваряването.

7b

 НАЧАЛЕН ТОК (I

START

)

В режим TIG (ВИГ) 2 такта (стъпки) и SPOT представлява началния ток IS,

който се поддържа за определено време при натиснат бутон на горелката

(регулиране в Ампери).

В режим ВИГ (TIG) 4 стъпки (такта) представлява началния ток Is, който се

поддържа през цялото време, през което е натиснат бутонът на горелката

(регулиране в Ампери).

   В  режим  MMA  представлява  динамичният  свръхток  “HOT  START”

(регулиране  0÷100%).  На  дисплея  се  показва  процентното  увеличение

по отношение на предварително избраната стойност на заваръчния ток.

Това регулиране подобрява плавността на заваряването.

7c

 НАЧАЛНО ПОКАЧВАНЕ (t

START

)

  В  режим  TIG  (ВИГ)  представлява  времето  на  началното  постепенно

увеличение  на  тока  (от  I

S

  до  I

2

)  (регулиране  0.1÷10  sec.).  В  OFF  няма

постепенно увеличение.

7d

ГЛАВЕН ТОК (I

2

)

  В режим ВИГ (TIG) AC/DC и MMA представлява тока I

2

 на изхода. В режим

ИМПУЛСЕН  и  BI-LEVEL  е  тока  на  най-високото  ниво  (максимален).

Параметърът се измерва в Ампери.

7e

БАЗОВ ТОК - ARC FORCE

  В  режим  ВИГ  (TIG)  4  стъпки  (такта)  BI-LEVEL  и    ИМПУЛСЕН  (в  режим

ВИГ  (TIG)  с  4  стъпки  (такта)  в  BI-LEVEL  и  ИМПУЛСЕН),  I

1

  представлява

стойността на тока, който може да се редува с главния ток I

2

 по време на

заваряването. Стойността е изразена в Ампери.

  В  режим  MMA  представлява  динамичния  свръхток  “ARC-FORCE”

(регулиране 0÷100%) като на дисплея се показва процентното увеличение

по отношение на предварително избраната стойност на заваръчния ток.

Това регулиране подобрява плавността на заваряването, предотвратява

залепването на електрода за детайла.

7f

ЧЕСТОТА

  В  режим  ВИГ  (TIG)  ИМПУЛСЕН  представлява  честотата  на  импулсите.

За  моделите AC/DC,  в  режим  TIG AC  (с  изключена  импулсна  функция),

представлява честотата на заваръчния ток.

7g

 БАЛАНСИРАНЕ

  В режим ВИГ (TIG) ИМПУЛСЕН, представлява съотношението (в проценти)

между времето, през което токът се намира на максималното ниво (главен

заваръчен  ток)  и  целият  период  на  импулсно  функциониране.  Освен

това  за  моделите AC/DC,  в  режим  ВИГ  (TIG) AC  (с  изключено  импулсно

функциониране),  представения  параметър  показва  съотношението  (в
