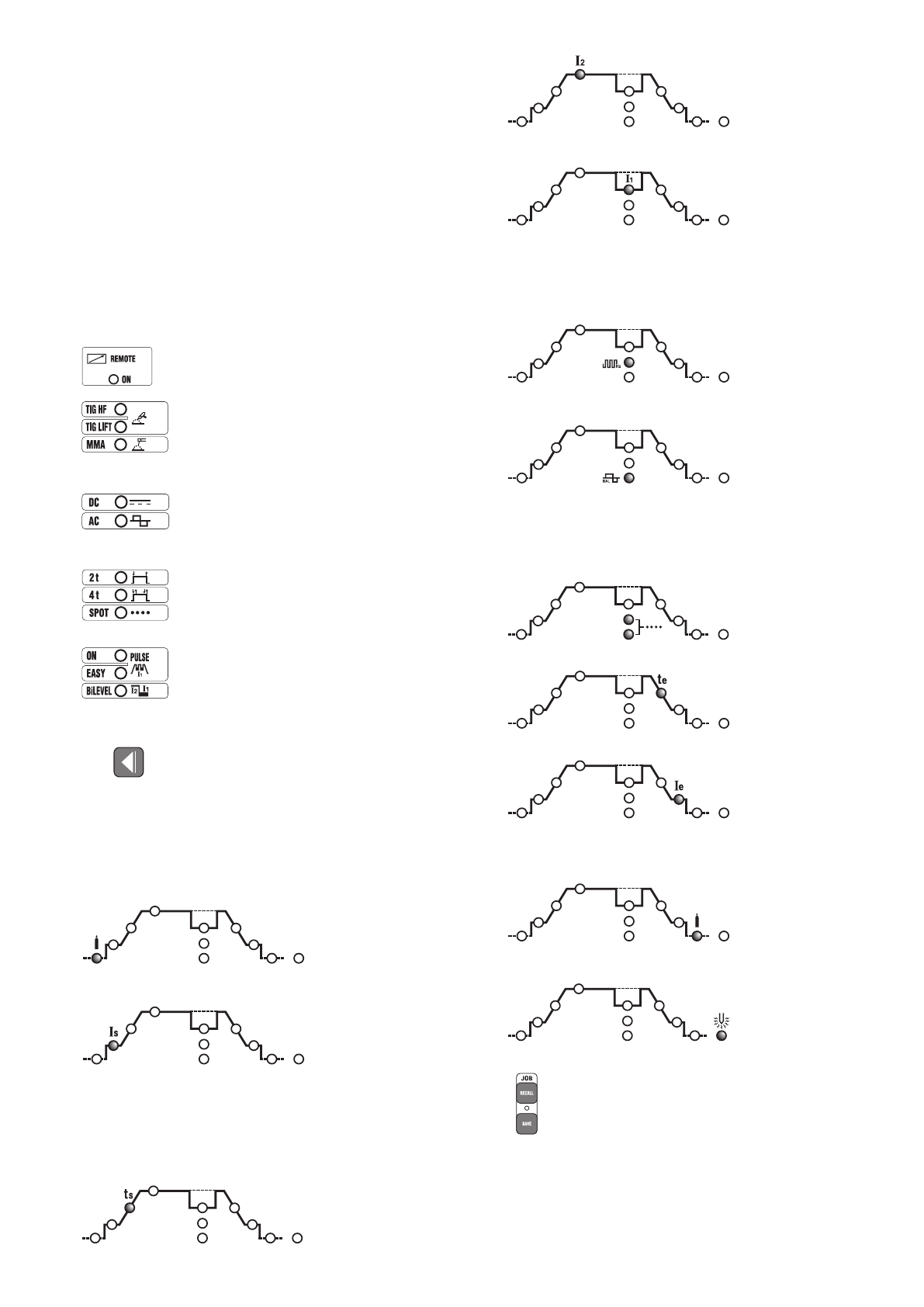

- 82 -

napięciem.



- ”AL5”  :

zadziałanie zabezpieczenia pierwotnego przed przegrzaniem.



-



”AL6”  :

  zadziałanie zabezpieczenia  w wyniku braku fazy linii zasilania.



-



”AL7”  :

  nadmierne  gromadzenie  pyłu  wewnątrz  spawarki,  reset  następuje

poprzez:





  - wyczyszczenie wnętrza urządzenia;





  - wciśnięcie przycisku na wyświetlaczu panelu sterującego.



”AL8”  :

  Napięcie pomocnicze poza zakresem.



Po wyłączeniu spawarki może pozostawać wyświetlony przez kilka sekund napis

OFF

”.



N.B.: ZACHOWYWANIE I WYŚWIETLANIE ALARMÓW



Przy każdym włączeniu alarmu następuje zachowanie ustawień urządzenia. Jest

możliwe przywołanie ostatnich 10 alarmów w następujący sposób:



Wciśnij i przytrzymaj przez kilka sekund przycisk

(6a)

 “ZDALNE STEROWANIE”.



Na  wyświetlaczu  wyświetli  się  napis  “AY.X”,  gdzie  “Y”  wskazuje  numer  alarmu

(A0 najnowszy, A9 najstarszy), natomiast “X” wskazuje rodzaj zarejestrowanego

alarmu (od 1 do 8, patrz AL1 ... AL8).

12-

  Dioda zielona - moc włączona.

4.2.3 Panel przedni RYS. D2

1-

Szybkozłączka dodatnia (+) do podłączenia przewodu spawalniczego.

2-

Szybkozłączka ujemna (-) do podłączenia przewodu spawalniczego.

3-

Łącznik umożliwiający podłączenie kabla do przycisku uchwytu spawalniczego.

4-

Złączka umożliwiająca podłączenie rury gazu uchwytu spawalniczego TIG.

5-

Panel sterujący.

6-

Przyciski wyboru trybów spawania:



6a





ZDALNE STEROWANIE



  Umożliwia zdalne sterowanie parametrów spawania.



6b





TIG - MMA



  Tryb  funkcjonowania:  spawanie  elektrodą  otuloną  (MMA),  spawanie  metodą

TIG z kontaktowym zajarzeniem łuku o wysokiej częstotliwości (TIG LIFT) oraz

spawanie metodą TIG z kontaktowym zajarzeniem łuku (TIG LIFT).



6c





AC/DC



  Podczas  spawania  metodą  TIG  umożliwia  wybór  pomiędzy  spawaniem

prądem  stałym  (DC)  oraz  spawaniem  prądem  przemiennym  (AC),  (funkcja

występująca wyłącznie w modelach AC/DC).



6d





2T - 4T - SPOT



  W trybie spawania TIG umożliwia wybranie pomiędzy sterowaniem 2 taktowym,

4 taktowym lub z przekaźnikiem czasowym spawania punktowego (SPOT).



6e





PULSE - PULSE EASY - BiLEVEL





W  trybie  TIG  umożliwia  wybranie  pomiędzy  procesem  spawania  prądem

pulsującym,  pulsującym  predefiniowanym  lub  bi-level.  Zgaszonym  diodom

odpowiada standardowy proces spawania.

7-  Przycisk wyboru ustawianych parametrów spawania.



Przycisk

  umożliwia  ustawienie  parametru  regulowanego  pokrętłem

enkodera

(9)

;



wartość i jednostka miary są wyświetlane odpowiednio na wyświetlaczu

(10)

 i przy

pomocy diody

(11)

.



N.B.:

  Ustawienie  parametrów  jest  dowolne.  Istnieją  jednakże  kombinacje

wartości,  które  nie  posiadają  żadnego  znaczenia  praktycznego  dla  spawania;  w

tym przypadku spawarka może nie funkcjonować prawidłowo.



N.B.:  PRZYWRACANIE  WSZYSTKICH  PARAMETRÓW  DOMYŚLNYCH

(RESET)



Wciskając  jednocześnie  przyciski  (8)  podczas  włączania  urządzenia  następuje

przywrócenie wartości domyślnych wszystkich parametrów spawania.



7a

 PRE-GAS



    W  trybie TIG/HF  reprezentuje  czas  trwania  funkcji  PRE-GAS  (wyprzedzenie

gazu)  w  sekundach  (regulacja  od  0÷5  sek.).  Ułatwia  rozpoczęcie  procesu

spawania.



7b

 PRĄD POCZĄTKOWY (I

START

)





W trybie TIG 2 taktowym i SPOT reprezentuje prąd początkowy I

S

 utrzymywany

przez  cały  czas,  w  ciągu  którego  pozostanie  wciśnięty  przycisk  uchwytu

spawalniczego (regulacja w amperach).





W  trybie  TIG  4  taktowym  reprezentuje  prąd  początkowy  Is  utrzymywany

przez cały czas, w ciągu którego przycisk uchwytu spawalniczego pozostawał

wciśnięty, (regulacja w amperach).



    W trybie MMA reprezentuje przetężenie dynamiczne “HOT START” (regulacja

0÷100%).  Na  wyświetlaczu  wyświetlany  jest  procentowy  wzrost  prądu

spawania w stosunku do wartości ustawionej wstępnie. Ta regulacja poprawia

płynność spawania.



7c

 RAMPA POCZĄTKOWA (t

START

)



  W trybie TIG reprezentuje czas trwania rampy początkowej prądu (od I

S

 do I

2

(regulacja 0.1÷10sek.). Przy wyłączeniu (OFF) rampa nie występuje.



7d



PRĄD GŁÓWNY (I

2

)



  W  trybach  TIG  AC/DC  i  MMA  reprezentuje  prąd  wyjściowy  I

2

.  W  trybie

PULSUJĄCYM  i  BI-LEVEL  jest  prądem  na  najwyższym  poziomie

(maksymalny).  Ten parametr jest mierzony w amperach.



7e



PRĄD BAZOWY - ARC FORCE



   W trybie TIG 4 taktowym, BI-LEVEL i PULSUJĄCYM, I

1

 reprezentuje wartość

prądu,  który  może  występować  podczas  spawania  na  przemian  z  prądem

głównym I

2

. Wartość jest wyrażona w amperach.



  W trybie spawania MMA reprezentuje przetężenie dynamiczne “ARC-FORCE”

(regulacja  0÷100%),  na  wyświetlaczu  jest  wyświetlany  procentowy  wzrost

prądu  spawania  w  stosunku  do  wartości  ustawionej  wstępnie.  Ta  regulacja

poprawia  płynność  spawania  i  zapobiega  przyklejaniu  się  elektrody  do

spawanego przedmiotu.



7f



CZĘSTOTLIWOŚĆ



  W  trybie  TIG  PULSUJĄCY  reprezentuje  częstotliwość  pulsowania.  W

modelach AC/DC, w trybie TIG AC (z wyłączonym pulsowaniem), reprezentuje

częstotliwość prądu spawania.



7g

 BALANCE



  W trybie TIG PULSUJĄCY reprezentuje stosunek (procentowy) czasu, w ciągu

którego  prąd  znajduje  się  na  wyższym  poziomie  (prąd  główny  spawania)  do

całkowitego okresu pulsowania. Ponadto w modelach AC/DC, w trybie TIG AC

(z  wyłączonym  pulsowaniem),  parametr  reprezentowany  wskazuje  stosunek

(procentowy)  czasu,  w  ciągu  którego  biegunowość  prądu  wyjściowego  z

elektrody ujemnej jest dodatnia, do całkowitego okresu prądu przemiennego.

Im  większa  jest  wartość  elektrody  ujemnej,  tym  większa  jest  penetracja

(regulacja w %)

(TAB. 4)

.



7h





CZAS FUNKCJI SPOT



  W  trybie  TIG  (SPOT)  reprezentuje  czas  trwania  spawania  (regulacja

0.1÷10sek.).



7k



RAMPA KOŃCOWA (t

END

)



  W  trybie  TIG  reprezentuje  czas  trwania  rampy  końcowej  prądu  (od  I

2

  do  Ie)

(regulacja 0.1÷10sek.). Przy wyłączeniu (OFF) rampa nie występuje.



7l



PRĄD KOŃCOWY (I

END

)



  W trybie TIG 2 taktowym reprezentuje prąd końcowy I

e

, wyłącznie, jeśli RAMPA

KOŃCOWA

(7k)

 jest ustawiona na wartość większą od zera (>0.1 sek.).



  W  trybie  TIG  4  taktowym  reprezentuje  prąd  końcowy  I

e

,  utrzymywany  przez

cały czas, w ciągu którego przycisk uchwytu spawalniczego będzie wciśnięty.



  Wielkości są wyrażone w amperach.



7m

 POSTGAS



  W trybie TIG reprezentuje czas trwania POSTGAS (opóźnienie wypływu gazu)

wyrażony  w  sekundach,  (regulacja  0.1÷25sek.);  chroni  elektrodę  i  jeziorko

spawalnicze przed utlenianiem.



7n



PODGRZEWANIE WSTĘPNE ELEKTRODY







W  trybie  spawania  TIG,  AC  reprezentuje  wartość  iloczynu  prądu  *  czas

podgrzewania wstępnego elektrody wolframowej przy zajarzeniu łuku.

8-  JOB



Przyciski

“RECALL”

  i

“SAVE”

umożliwiające



przywoływanie  i  zachowywanie

programów spersonalizowanych.

9-

Pokrętło enkodera umożliwiające ustawianie parametrów spawania, które można

wybierać z pomocą przycisku (7).

10-

  Wyświetlacz alfanumeryczny.

11-

  Dioda czerwona - wskazuje jednostkę miary.

12-

  Dioda zielona - moc włączona.

13-



DIODA sygnalizująca ALARM (urządzenie jest zablokowane).



Reset następuje automatycznie po usunięciu przyczyny alarmu.



Wiadomości alarmu wyświetlone na wyświetlaczu

(10)

:



-  ”AL1”  :

  zadziałanie zabezpieczenia termicznego obwodu pierwotnego.
