 Italiano |

73

Bosch Power Tools

1 609 92A 11D | (3.12.14)

Dichiarazione di conformità

Dichiariamo sotto la nostra piena responsabilità che il prodot-
to descritto nella sezione «Dati tecnici» è conforme a tutte le
disposizioni pertinenti delle Direttive 2011/65/UE,
2014/30/UE, 2006/42/CE, 2000/14/CE e alle relative mo-
difiche, nonché alle seguenti Normative: EN 60745-1,
EN 60745-2-13.
Verifica CE N. 3400653.02 CE a cura dell’ente incaricato N.
2140, KEMA Quality GmbH Dresden.
2000/14/CE: livello di potenza sonora garantito 105 dB(A).
Procedimento di valutazione della conformità secondo l’Alle-
gato V.

Categoria di prodotto: 6

Fascicolo tecnico (2006/42/CE, 2000/14/CE) presso:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 03.12.2014

Montaggio

Per la Vostra sicurezza



Attenzione! Prima di effettuare interventi di manuten-
zione o di pulizia spegnere l’elettroutensile e staccare
la spina dalla presa di corrente. Lo stesso vale se il cavo
della corrente dovesse essere danneggiato, tagliato
oppure aggrovigliato.



Attenzione! Non toccare la catena rotante della sega.



Non utilizzare in nessun caso la sega a catena nelle vici-
nanze di persone, di bambini oppure di animali; altret-
tanto non utilizzare l’elettroutensile dopo l’assunzione
di prodotti alcolici, droghe oppure dopo aver ingerito
medicinali anestetizzanti.

Per sicurezza, il Vostro elettroutensile è dotato di un isola-
mento di protezione e non richiede nessuna messa a terra. La
tensione d’esercizio è di 230 V AC, 50/60 Hz (per paesi non
appartenenti alla CE 240 V a seconda della versione). Utiliz-
zare esclusivamente cavi di prolunga omologati. Per ulteriori
informazioni, rivolgersi al Servizio di Assistenza autorizzato.

In caso di utilizzo della sega a catena con un cavo di prolunga
sono necessarie le seguenti sezioni conduttrici:

– min.  1,5 mm

2

 fino a lunghezza max. 50 m

– min.  2,5 mm

2

 fino a lunghezza max. 100 m

Avvertenza: Se si utilizza un cavo di prolunga è necessario che
questo –  come indicato nelle norme di sicurezza –  sia dotato
di un conduttore di protezione che, attraverso la spina, sia
collegato al conduttore di protezione del Vostro impianto elet-
trico.

In caso di impiego di tamburi per cavi, gli stessi devono essere
srotolati.

Possono essere utilizzati esclusivamente cavi di prolunga del
tipo H07 RN-F oppure IEC (60245 IEC 66).

In caso di dubbi, rivolgersi ad un elettricista professionista
oppure alla rappresentanza Bosch Service più vicina.



ATTENZIONE: Cavi di prolunga non conformi alle nor-
me possono essere pericolosi. I cavi di prolunga, le spi-
ne ed i raccordi devono essere di tipo impermeabile
all’acqua e devono essere omologati per l’uso in am-
bienti esterni.

I collegamenti dei cavi devono essere asciutti e non devono
poggiare per terra.

Per una maggiore sicurezza, si consiglia di usare un interrutto-
re a corrente di guasto (RCD) con una corrente di guasto mas-
sima di 30 mA. Questo interruttore a corrente di guasto do-
vrebbe essere controllato prima di ogni impiego.

Se il cavo di collegamento è danneggiato, lo stesso può essere
riparato esclusivamente da un’ Officina Bosch autorizzata.

Indicazione per prodotti che

non vengono venduti in GB

:

ATTENZIONE:

Per la Vostra sicurezza è necessario che la spi-

na applicata sull’elettroutensile sia collegata al cavo di prolun-
ga. Il raccordo del cavo di prolunga deve essere protetto con-
tro gli spruzzi dell’acqua, deve essere di gomma oppure deve
essere coperto con gomma. Il cavo di prolunga deve essere
usato con un dispositivo di scarico della trazione.

Montaggio e tensione della catena della sega



Collegare la sega a catena alla rete di alimentazione so-
lo dopo aver concluso completamente tutte le opera-
zioni di montaggio.



Maneggiando la catena della sega portare sempre dei
guanti di protezione.

Montaggio della lama e della catena della sega
(vedi figura A)

– Estrarre con cautela tutti i componenti dall’imballaggio.

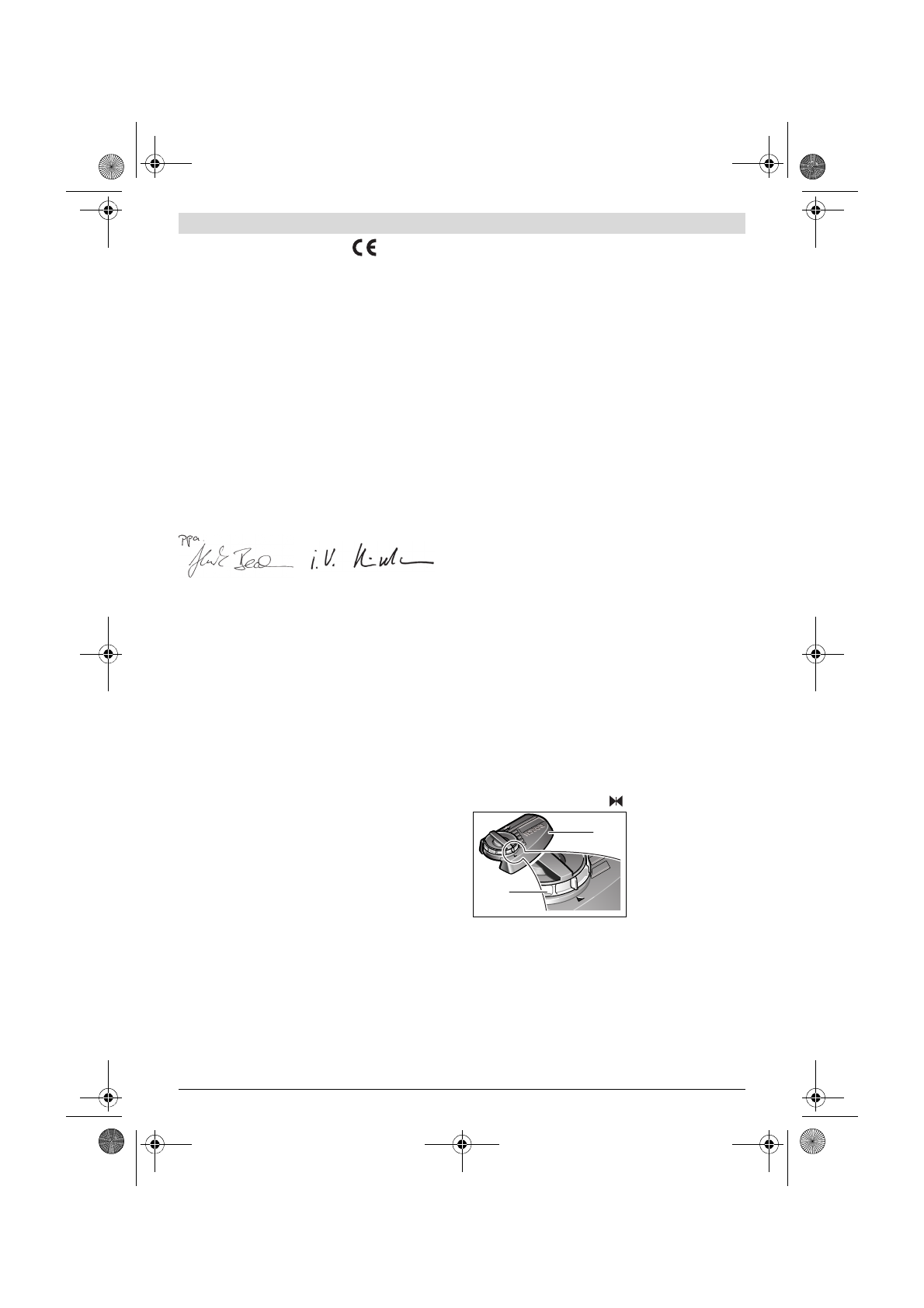

– Far coincidere le 2 frecce sull’anello di tensione della cate-

na

13

 e sulla copertura

15

(

).

– Appoggiare la sega a catena su una superficie piana.



Utilizzare esclusivamente catene per sega con uno
spessore dell’elemento di trazione (larghezza della
scanalatura) di 1,3 mm.

– Inserire la catena della sega

10

 nella scanalatura rotante

della lama

11

. Prestare attenzione al corretto senso di ro-

tazione. Confrontare la catena della sega con il simbolo re-
lativo al senso di rotazione

17

. Accertarsi che la camma

per tendere la catena

22

 sia rivolta verso l’esterno. Per fa-

cilitare l’inserimento della catena della sega

10

, tenere in

modo verticale la lama

11

.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

15

13
