Descrizione del prodotto e
caratteristiche

Leggere tutte le avvertenze di pericolo e
le istruzioni operative.

In caso di mancato

rispetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti
gravi.

Uso conforme alle norme

L’elettroutensile è idoneo per essere utilizzato come apparec-
chio fisso per tagli longitudinali e trasversali nel legno seguen-
do un corso diritto del taglio. In tali impieghi sono possibili an-
goli obliqui orizzontali da – 52 ° fino a +60 ° ed angoli obliqui
verticali da 47 ° (lato sinistro) fino a 47 ° (lato destro).
La potenza dell’elettroutensile è progettata per il taglio di le-
gno duro e legno dolce nonché di pannelli di masonite e carto-
ni di fibra.

Utilizzando lame di taglio adatte è possibile il taglio di profili di
alluminio e plastica.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rap-
presentazione dell’elettroutensile sulle pagine con le rappre-
sentazione grafiche.

1

Sacchetto per la polvere

2

Adattatore per l’aspirazione

3

Targhetta di indicazione di pericolo del raggio laser

4

Impugnatura

5

Leva di bloccaggio

6

Cuffia di protezione

7

Impugnatura per il trasporto

8

Cuffia di protezione oscillante

9

Prolunga della guida di battuta

10

Guida di battuta

11

Prolunga del banco per tagliare

12

Forature per montaggio

13

Piastra di posizionamento

14

Ruota libera angolare

15

Pomello di fissaggio per angoli obliqui variabili
(orizzontale)

16

Levetta per la preimpostazione di angoli obliqui
(orizzontale)

Non trasportare mai l’elettroutensile affer-
randolo alla impugnatura del braccio scorre-
vole.

Leva di blocco aperta:
possono essere regolati angoli obliqui verticali.

Leva di blocco chiusa:
viene mantenuto l’angolo obliquo verticale regolato del
braccio scorrevole.

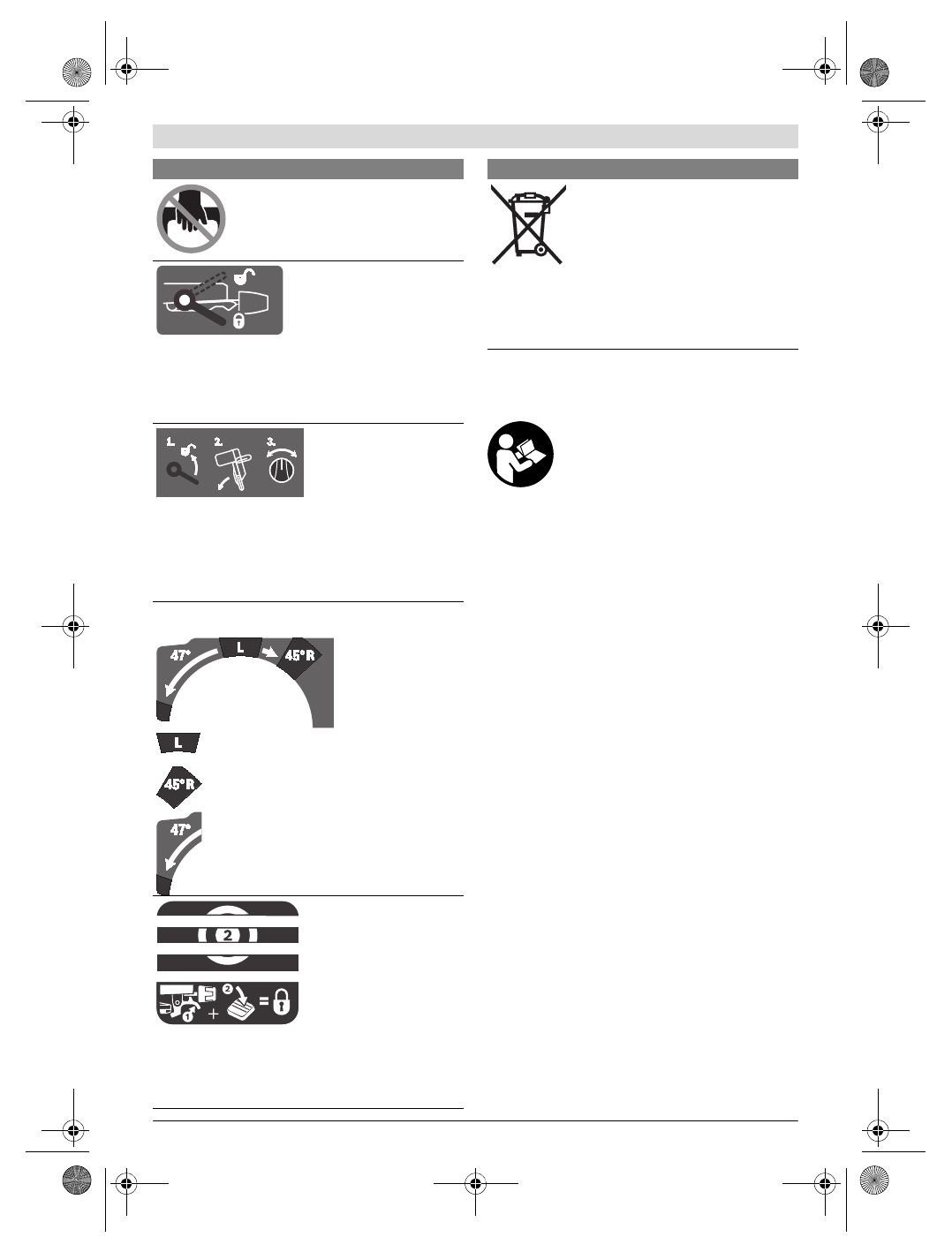

Indica le singole operazioni per la regolazione dell’angolo
obliquo verticale.

1.

 Allentare la leva di blocco

2.

 Orientare leggermente verso sinistra il braccio scorrevole

3.

 Regolare il campo di angolo obliquo desiderato alla

manopola

Regolazione dei campi di angolo obliquo verticale alla
manopola

inclinazione lama di taglio verso sinistra
(45 ° fino a 0 °)
inclinazione lama di taglio verso destra
(0 ° fino a 45 °)

settore completo di orientamento del braccio
scorrevole  (da  – 47 ° fino  a +47 °)

Per la regolazione di angoli obliqui orizzontali a scelta, il
banco per tagliare deve potersi muovere liberamente e la
ruota libera angolare deve essere bloccata:
– Tirare la leva



 e premere contemporaneamente verso il

basso la parte anteriore della ruota libera angolare



.

Simboli e loro significato

Non gettare elettroutensili dismessi tra i ri-
fiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea
2012/19/UE sui rifiuti di apparecchiature
elettriche ed elettroniche ed all’attuazione
del recepimento nel diritto nazionale, gli
elettroutensili diventati inservibili devono
essere raccolti separatamente ed essere in-
viati ad una riutilizzazione ecologica.
