 Italiano |

107

Bosch Power Tools

1 609 92A 0XN | (13.10.14)

Cornici da soffitto (come US-Standard)

Controllare ed eseguire le registrazioni di base

Per poter garantire tagli precisi, dopo un utilizzo intenso della
macchina, controllare le registrazioni di base dell’elettrouten-
sile e se il caso, provvedere ad eseguire le dovute modifiche.
Per queste operazioni è necessario avere esperienza e relativi
utensili speciali.

Ogni Punto di servizio Clienti Bosch esegue questo tipo di
operazione in modo veloce ed affidabile.

Regolazione del raggio laser
Nota bene:

Per provare il funzionamento del laser l’elettro-

utensile deve essere collegato all’alimentazione di corrente.



Durante la regolazione del laser (ad es. muovendo il
braccio scorrevole) non azionare mai l’interruttore di
avvio/arresto.

Un avviamento accidentale dell’elettro-

utensile può causare lesioni.

– Portare l’elettroutensile in posizione di lavoro.
– Ruotare il tavolo per troncare multiuso

38

 fino all’intaglio

18

 per 0 °. La levetta

16

 deve scattare in modo percettibile

nell’intaglio.

– Accendere i raggi laser con l’interruttore

61

.

Controllo:

 (vedi figura T1)

– Tracciare sul pezzo in lavorazione una linea di taglio diritta.
– Premere sulla leva di bloccaggio

5

 e condurre lentamente

verso il basso il braccio scorrevole con l’impugnatura

4

.

– Posizionare il pezzo in lavorazione in modo che i denti della

lama di taglio siano allineati con la linea di taglio.

– Tenere fermo il pezzo in lavorazione in questa posizione e

riportare lentamente verso l’alto il braccio scorrevole.

– Fissare saldamente il pezzo in lavorazione.
– Accendere i raggi laser con l’interruttore

61

.

I raggi laser devono essere alla stessa distanza per l’intera lun-
ghezza a sinistra e a destra dalla linea di taglio riportata sul
pezzo in lavorazione anche quando il braccio scorrevole viene
condotto verso il basso.

Se si desidera lavorare cornici da soffitto posizionate in piano sul banco per tagliare, è necessario rego-
lare l’angolo obliquo orizzontale su 31,6 ° (banco per tagliare ruotato verso sinistra o verso destra) e
l’angolo obliquo verticale su 33,9 ° (braccio scorrevole orientato verso sinistra o verso destra).

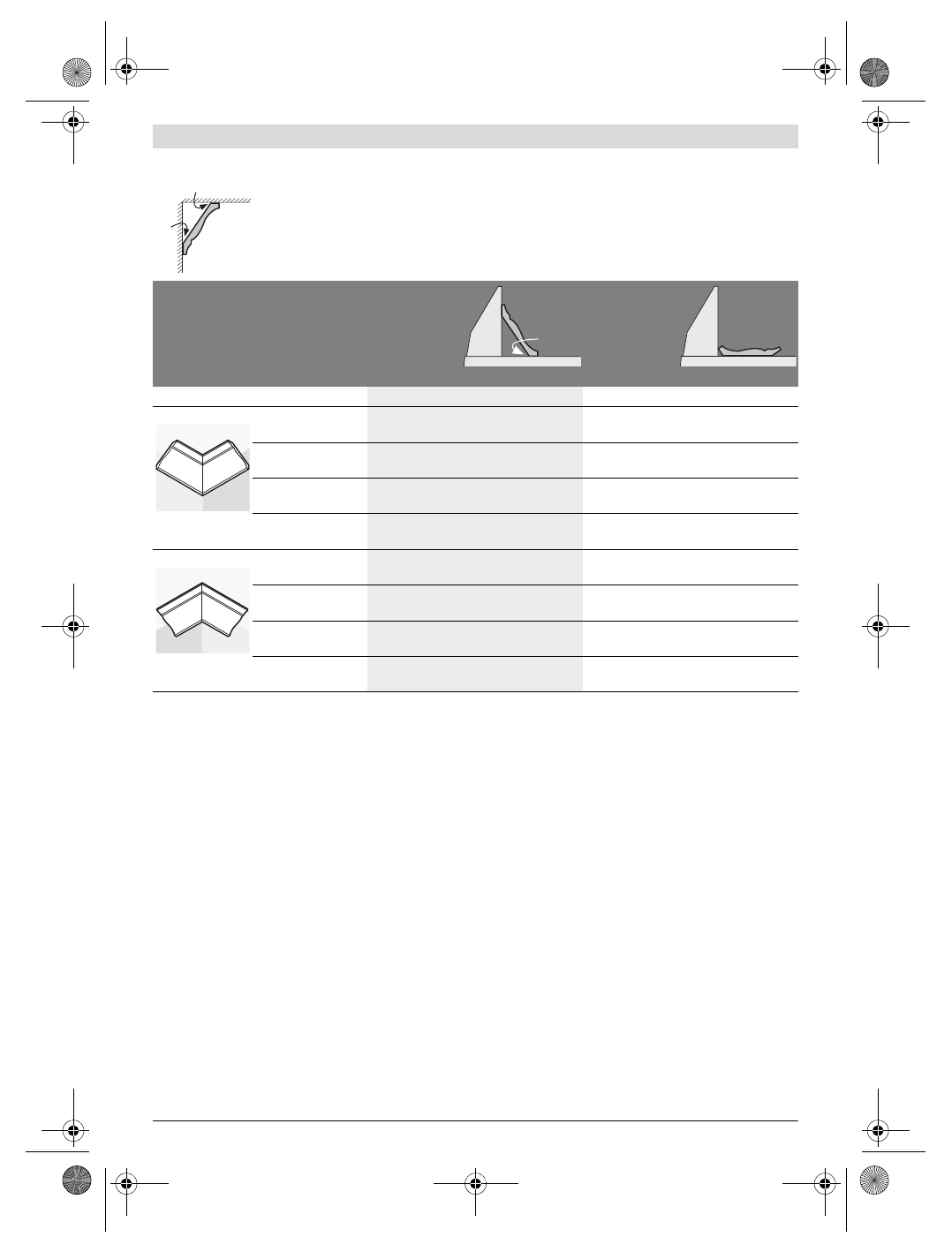

Nella tabella che segue sono riportate indicazioni per la lavorazione di cornici da soffitto.

Impostazioni

poggiati
contro la
guida di
battuta

orizzontal-
mente su
tavolo
multiuso

Cornice da soffitto

lato sinistro

lato destro

lato sinistro

lato destro

Bordo interno

angolo obliquo
orizzontale

45 ° destra

45 ° sinistra

31,6 ° destra

31,6 ° sinistra

Angolo obliquo
verticale

0 °

0 °

33,9 ° sinistra

33,9 ° destra

posizionamento del
pezzo in lavorazione

bordo inferiore alla

guida di battuta

bordo inferiore alla

guida di battuta

bordo superiore alla

guida di battuta

bordo superiore alla

guida di battuta

Il pezzo lavorato si
trova a ...

... destra del taglio ... sinistra del taglio ... sinistra del taglio ... destra del taglio

Bordo esterno

angolo obliquo
orizzontale

45 ° sinistra

45 ° destra

31,6 ° sinistra

31,6 ° destra

Angolo obliquo
verticale

0 °

0 °

33,9 ° destra

33,9 ° sinistra

posizionamento del
pezzo in lavorazione

bordo inferiore alla

guida di battuta

bordo inferiore alla

guida di battuta

bordo superiore alla

guida di battuta

bordo superiore alla

guida di battuta

Il pezzo lavorato si
trova a ...

... destra del taglio ... sinistra del taglio ... sinistra del taglio ... destra del taglio

52°

38°

52°
