 Български |

353

Bosch Power Tools

1 609 92A 0XN | (13.10.14)

Отрязване на еднакво дълги детайли (вижте фигура R)

За лесното отрязване на детайли с еднаква дължина може-
те да използвате ограничителя по дължина

36

.

Можете да монтирате надлъжната опора от двете страни на
удължителя на работния плот

11

.

– Развийте застопоряващия винт

35

 и поставете надлъж-

ната опора

36

 над застопоряващия винт

63

.

– Отново затегнете застопоряващия винт

35

.

– Настройте удължителя на работния плот

11

 на желаната

дължина (вижте «Удължаване на опорната площ на
стенда», страница 349).

Настройване на дълбочинния ограничител
(прорязване на жлеб) (вижте фигура S)

Когато изработвате канал или използвате дистанционна
опора, дълбочинният ограничител трябва да бъде изместен.
– Наклонете дълбочинния ограничител

30

 навън.

– Натиснете застопоряващия лост

5

 и наклонете плъзга-

щото се рамо в желаната позиция.

– Завъртете регулиращия винт

29

, докато краят му допре

до дълбочинния ограничител

30

.

– Повдигнете бавно нагоре плъзгащото се рамо.

Специални детайли

При разрязване на огънати или кръгли детайли трябва да
ги застопорите специално, така че да ги осигурите срещу
измятане. По линията на среза не трябва да възниква ме-
ждина между детайла, опорната шина и масата.
Ако е необходимо, трябва предварително да изработите
подходящи застопоряващи детайли.

Обработване на профилни летви (первази за под или за таван)

Можете да обработвате профилни летви по два различни
начина:
– поставени срещу опорната шина,
– легнали на масата за рязане.

Освен това в зависимост от широчината на профилната лет-
ва можете да изпълнявате срезовете с или без изтегляне.

Винаги изпробвайте настроения наклон на среза първо
върху отпадъчно трупче.

Лайсни (первази) за под

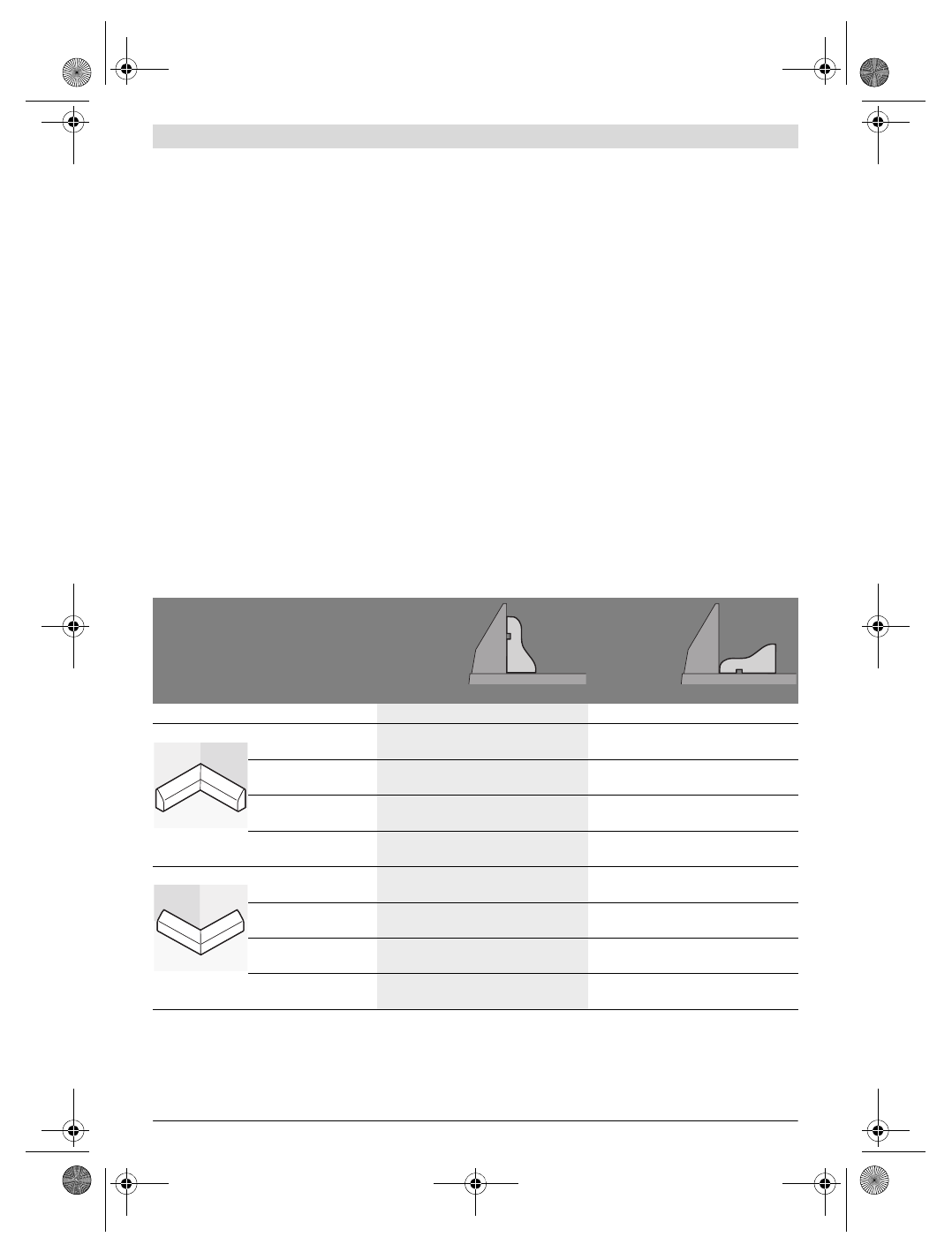

Таблицата по-долу съдържа указания за обработването на первази за под.

Параметри

допрени
към опорна-
та шина

легнали
на работния
плот

Перваз за под

лява страна

дясна страна

лява страна

дясна страна

Вътрешен ръб

ъгъл на скосяване в
хоризонтална равнина

45 ° наляво

45 ° надясно

0 °

0 °

наклон на среза във
вертикална равнина

0 °

0 °

45 ° наляво

45 ° надясно

Позициониране на
детайла

Долния ръб на

масата

Долния ръб на

масата

Горния ръб на

опорната шина

Горния ръб на

опорната шина

Готовият детайл се
намира ...

... отляво на

среза

... отдясно на

среза

... отляво на

среза

... отдясно на

среза

Външен ръб

ъгъл на скосяване в
хоризонтална равнина

45 ° надясно

45 ° наляво

0 °

0 °

наклон на среза във
вертикална равнина

0 °

0 °

45 °  надясно

45 °  наляво

Позициониране на
детайла

Долния ръб на

масата

Долния ръб на

масата

Горния ръб на

опорната шина

Горния ръб на

опорната шина

Готовият детайл се
намира ...

... отдясно на

среза

... отляво на

среза

... отляво на

среза

... отдясно на

среза
