 | Polski

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

Piłowanie przedmiotów obrabianych do jednakowej dłu-
gości  (zob. rys. R)

Do prostego cięcia jednakowej długości elementów można
zastosować prowadnicę wzdłużną

36

.

Prowadnicę wzdłużną można zamontować z obu stron prze-
dłużki stołu pilarskiego

11

.

– Po zwolnieniu śluby blokującej

35

 należy odchylić prowad-

nicę wzdłużną

36

 ponad śrubą zaciskową

63

.

– Ponownie dokręcić śrubę blokującą

35

.

– Ustawić przedłużkę stołu pilarskiego

11

 na pożądaną dłu-

gość (zob. „Przedłużanie stołu pilarskiego“, str. 221).

Regulacja ogranicznika głębokości (wcinanie rowków)
(zob. rys. S)

Do cięcia rowków lub do pracy przy użyciu ogranicznika dy-
stansowego należy przestawić ogranicznik głębokości.

– Odchylić ogranicznik głębokości

30

 do zewnątrz.

– Wcisnąć dźwignię blokującą

5

 i przesunąć ramię ślizgowe

na pożądaną pozycję.

– Przekręcić śrubę regulacyjną

29

 tak, aby koniec śruby do-

tykał ogranicznika głębokości

30

.

– Lekko przesunąć ramię ślizgowe do góry.

Nietypowe przedmioty obrabiane

Przy piłowaniu wygiętych lub okrągłych przedmiotów należy
je szczególnie starannie zabezpieczyć przed przesuwaniem
się. Na linii cięcia nie może powstać szczelina między przed-
miotem obrabianym, ogranicznikem cięcia i stołem pilarskim.

W razie potrzeby należy wykonać specjalne uchwyty.

Cięcie listew profilowych (listwy przypodłogowe lub sufitowe)

Listwy profilowe można ciąć w dwojaki sposób:
– ustawione pionowo przy ograniczniku cięcia,
– ułożone płasko na stole pilarskim.

Ponadto, w zależności od szerokości listwy profilowej, można
wykonywać cięcia z posuwem lub bez posuwu.

Wypróbować zawsze ustawiony kąt cięcia najpierw na resztce
listwy.

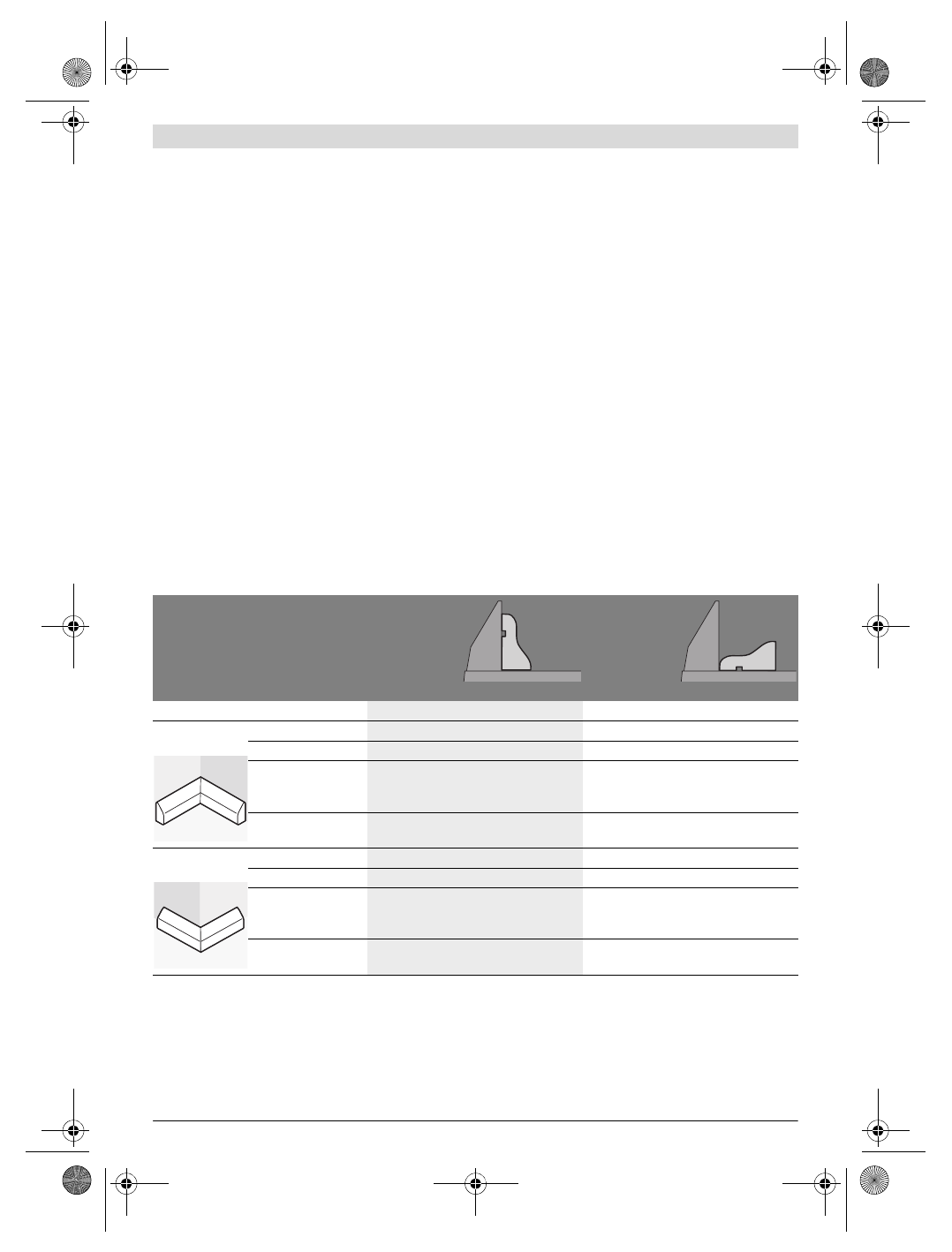

Listwy przypodłogowe

Poniższa tebela zawiera wskazówki dotyczące cięcia listw przypodłogowych.

Ustawienia

pionowo przy
ograniczniku
cięcia

płasko przyle-
ga do stołu
pilarskiego

Listwa przypodłogowa

lewa strona

prawa strona

lewa strona

prawa strona

Krawędź
wewnętrzna

poziomy kąt cięcia

45 ° z lewej strony 45 °  z  prawej  strony

0 °

0 °

pionowy kąt uciosu

0 °

0 °

45 ° z lewej strony 45 ° z prawej strony

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna na

stole pilarskim

Krawędź dolna na

stole pilarskim

Krawędź górna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z lewej strony

cięcia

... z prawej strony

cięcia

... z lewej strony

cięcia

... z prawej strony

cięcia

Krawędź
zewnętrzna

poziomy kąt cięcia

45 ° z prawej strony 45 ° z lewej strony

0 °

0 °

pionowy kąt uciosu

0 °

0 °

45 ° z prawej strony 45 ° z lewej strony

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna na

stole pilarskim

Krawędź dolna na

stole pilarskim

Krawędź górna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z prawej strony

cięcia

... z lewej strony

cięcia

... z lewej strony

cięcia

... z prawej strony

cięcia
