 Magyar |

263

Bosch Power Tools

1 609 92A 0XN | (13.10.14)

A termék és alkalmazási lehetőségei-
nek leírása

Olvassa el az összes biztonsági figyelmezte-
tést és előírást.

A következőkben leírt előírá-

sok betartásának elmulasztása áramütések-
hez, tűzhöz és/vagy súlyos testi sérülésekhez
vezethet.

Rendeltetésszerű használat

Az elektromos kéziszerszám stacioner berendezésként fából
készült munkadarabokban hosszanti és keresztirányú egye-
nes vágások végrehajtására szolgál. A munka során – 52 ° és
+60 ° közötti vízszintes sarkalószögeket és 47 ° (a bal oldalon)
és 47 ° (a jobb oldalon) közötti függőleges sarkalószögeket le-
het létrehozni.
Az elektromos kéziszerszám teljesítménye kemény- és puha-
fa, valamint faforgács- és farostlemezek fűrészelésére van
méretezve.

Megfelelő fűrészlapok alkalmazásával a berendezés alumíni-
um és műanyag profilok fűrészelésére is alkalmas.

Az elektromos kéziszerszámot a szállításhoz
csak ezeknél a megjelölt pontoknál (fogóvá-
jatok) vagy a szállítófogantyúnál fogva fogja
meg.

Sohase hordja az elektromos kéziszerszá-
mot a csúszókar fogantyújánál fogva.

A szorító fogantyú szét van nyitva:
A függőleges sarkalószöget be lehet állítani.

A szorító fogantyú össze van zárva:
A berendezés fenntartja a csúszókar beállított függőleges
sarkalószögét.

A függőleges sarkalószög beállításához szükséges lépéseket
mutatja.

1.

 Oldja ki a szorító fogantyút

2.

 Forgassa el kissé balra a csúszókart

3.

 Állítsa be a forgatógombon a kívánt sarkalószög-tarto-

mányt

A függőleges sarkalószög-tartományok beállítása a forgató-
gombon

A fűrészlap balra dől (45 °-tól 0 °-ig)

A fűrészlap jobbra dől (0 °-tól 45 °-ig)

A csúszókar teljes elfordulási tartománya
(– 47 °-tól +47 °-ig)

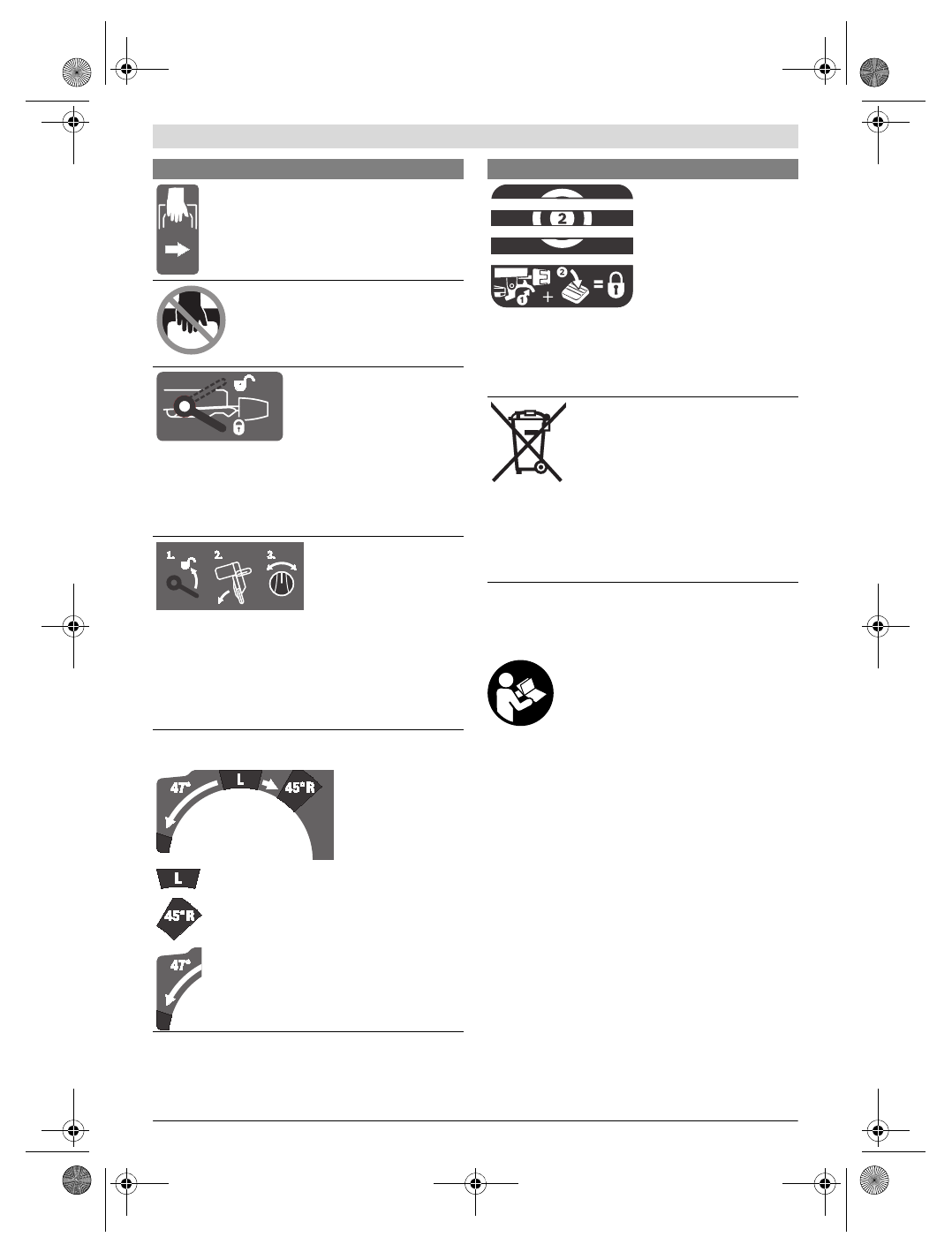

Szimbólumok és magyarázatuk

A tetszőleges vízszintes sarkalószögek beállításához a
fűrészasztalnak szabadon kell mozognia, illetve a gérszög
rögzítő zárat reteszelni kell:

– Húzza meg a



 kart és ezzel egyidejűleg nyomja elöl lefelé

a



 gérszög rögzítő zárat.

Ne dobja ki az elektromos kéziszerszámokat
a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus beren-
dezésekre vonatkozó 2012/19/EU európai
irányelvnek és a megfelelő országos törvé-
nyekbe való átültetésének megfelelően a
már nem használható elektromos kéziszer-
számokat külön össze kell gyűjteni és a kör-
nyezetvédelmi szempontoknak megfelelően
kell újrafelhasználásra leadni.

Szimbólumok és magyarázatuk
