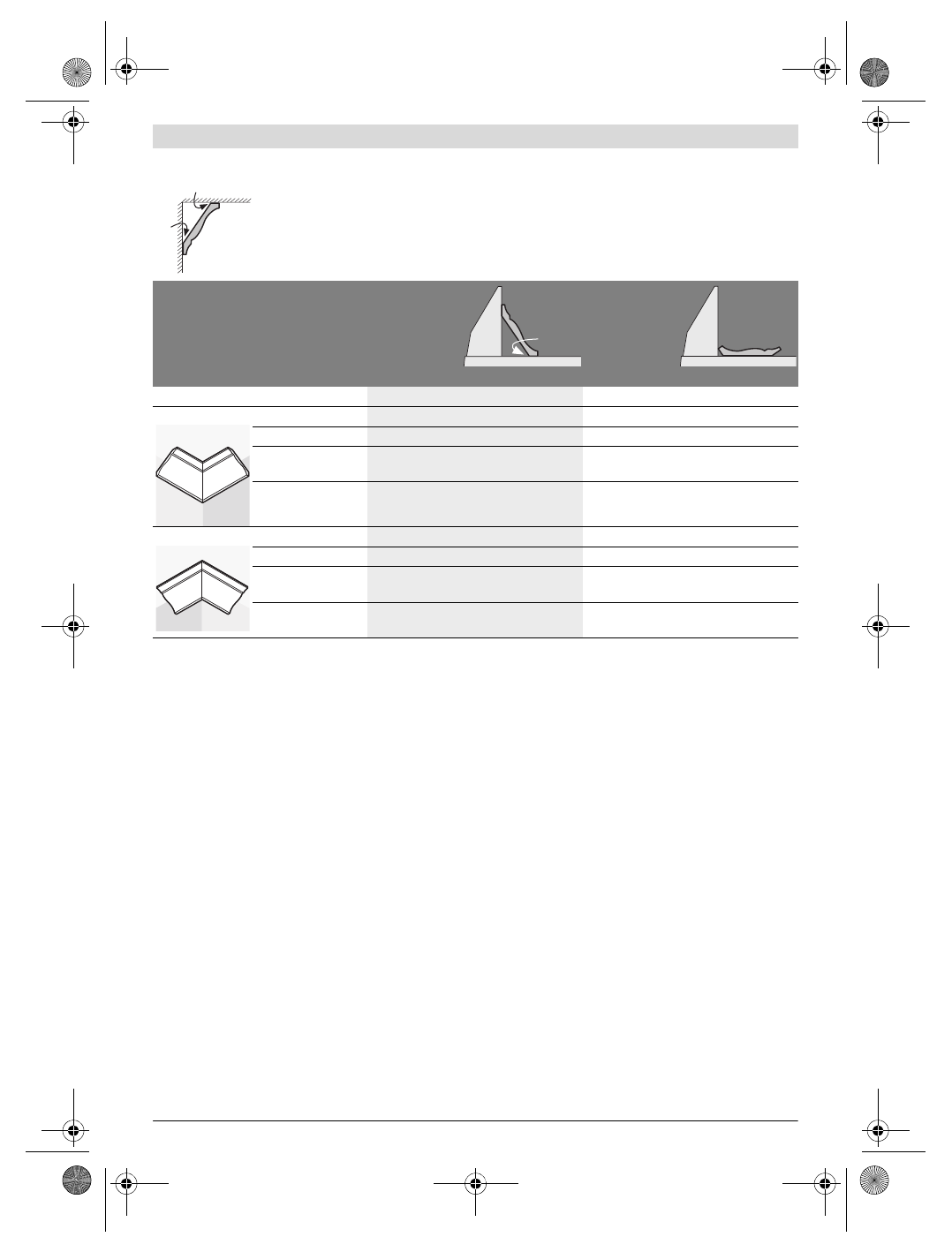

Tavan çıtaları (US-Standardına göre)

Temel ayarların kontrolü ve yapılması

Hassas kesme işleminin güvenceye alınabilmesi için yoğun
kullanımdan sonra elektrikli el aletinin temel ayarlarını kontrol
etmelisiniz ve gerekiyorsa ayarları yeniden yapmalısınız.
Bunun için deneyime ve özel aletlere ihtiyacınız vardır.

Bosch Müşteri Servisi bu işlemi hızlı ve güvenilir biçimde
yapar.

Lazerin hassas ayarı
Not:

Lazer fonksiyonunun test edilmesi için elektrikli el aleti-

nin akım beslemesine bağlı olması gerekir.



Lazeri ayarlarken (örneğin kayıcı kolu hareket ettirir-
ken) hiçbir zaman açma/kapama şalterine basmayın.

Elektrikli el aletinin istenmeden çalışması yaralanmalara
neden olabilir.

– Elektrikli el aletini çalışma konumuna getirin.
– Kesme  masasını

38

 oluğa

18

 kadar 0 ° için çevirin. Kol

16

hissedilir biçimde oluğu kavramalıdır.

– Şalter

61

 ile lazer ışınlarını açın.

Kontrol:

 (Bakınız: Şekil T1)

– İş parçası üzerinde düz bir kesme hattı çizin.
– Kilitleme koluna

5

 basın ve tutamaktan

4

 tutarak kayıcı ko-

lu yavaşça aşağı indirin.

– İş parçasını testere bıçağı dişleri kesme hattı ile aynı hizaya

gelecek biçimde doğrultun.

– İş parçasını bu pozisyonda tutun ve kayıcı kolu tekrar ya-

vaşça yukarı kaldırın.

– İş parçasını sıkın.
– Şalter

61

 ile lazer ışınlarını açın.

Kayıcı kol aşağı indirilse bile lazer ışınları iş parçası üzerinde
çizilen kesme hattının sağında ve solunda aynı mesafede ol-
malıdır.

Hizalanmanın ayarı:

 (Bakınız: Şekil T2)

– İlgili ayar vidasını

64

 iç altıgen anahtarla (2 mm)

21

 lazer

ışını iş parçası üzerinde çizilen kesme hattının sağında ve
solunda aynı mesafede olacak biçimde çevirin.

Saat hareket yönünün tersine çevirme lazer ışınını soldan sağa,
saat hareket yönünde çevirme ise sağdan sola hareket ettirir.

Tavan çıtalarını (kartonpiyerleri) kesme masası üzerinde yatık durumda işlemek istiyorsanız, yatay gön-
ye açısını 31,6 ° (kesme masası sağa veya sola çevrili) ve dikey gönye açısını 33,9 ° (kayıcı kol sağa veya
sola getirilmiş durumda) olarak ayarlamanız gerekir.
Aşağıdaki tablo tavan çıtalarının (kartonpiyerlerin) işlenmesine ait açıklamaları içermektedir.

Ayarlar

Dayama
rayına göre
ayarlı

Kesme masası
üzerinde

Tavan çıtası

Sol taraf

Sağ taraf

Sol taraf

Sağ taraf

İç kenar

Yatay gönye açısı

45 ° Sağ

45 ° Sol

31,6 ° Sağ

31,6 ° Sol

Dikey gönye açısı

0 °

0 °

33,9 °  Sol

33,9 °  Sağ

İş parçasının pozis-
yonlanması

Dayama rayında alt

kenar

Dayama rayında alt

kenar

Dayama rayında üst

kenar

Dayama rayında üst

kenar

Hazır iş parçasının
bulunduğu konum ...

... kesme yerinin

sağında

... kesme yerinin

solunda

... kesme yerinin

solunda

... kesme yerinin

sağında

Dış kenar

Yatay gönye açısı

45 ° Sol

45 ° Sağ

31,6 ° Sol

31,6 ° Sağ

Dikey gönye açısı

0 °

0 °

33,9 ° Sağ

33,9 ° Sol

İş parçasının pozis-
yonlanması

Dayama rayında alt

kenar

Dayama rayında alt

kenar

Dayama rayında üst

kenar

Dayama rayında üst

kenar

Hazır iş parçasının
bulunduğu konum ...

... kesme yerinin

sağında

... kesme yerinin

solunda

... kesme yerinin

solunda

... kesme yerinin

sağında

52°

38°

52°
