 Srpski |

385

Bosch Power Tools

1 609 92A 0XN | (13.10.14)

Letve tavanice (prema US-Standardu)

Prekontrolisati i podesiti osnovna podešavanja

Radi obezbedjivanja preciznih sečenja morate posle
intenzivne upotrebe prekontrolisati osnovna podešavanja
električnog alata i u datom slučaju podesiti.
Za to Vam je potrebno iskustvo i odgovarajući specijalan alat.

Bosch-servis izvodi ovaj posao brzo i pouzdano.

Baždarenje lasera
Uputstvo:

Za testiranje laserske funkcije mora se električni

alat priključiti na snabdevanje strujom



Nikada ne aktivirajte za vreme baždarenja lasera (na
primer pri pokretanju klizne poluge) prekidač za
uključivanje/isključivanje.

Slučajno startovanje

električnog alata može uticati na povrede.

– Dovedite električni alat u radnu poziciju.
– Okrenite postolje testere

38

 do ureza

18

 za 0 °. Poluga

16

mora osetno uskočiti u urez.

– Uključite laserske zrake sa prekidačem

61

.

Prekontrolisati:

 (pogledajte sliku T1)

– Nacrtajte na radnom komadu pravu linizu presecanja.
– Pritisnite na polugu za blokadu

5

 i vodite kliznu polugu sa

drškom

4

 polako nadole.

– Centrirajte radni komad tako, da zubi lista testere budu u

liniji sa linijom presecanja.

– Držite radni komad u ovoj poziciji čvrsto i pomerite ponovo

polako uvis kliznu polugu.

– Stegnite radni komad.
– Uključite laserske zrake sa prekidačem

61

.

Laserski zraci moraju celom dužinom levo i desno da budu na
istom rastojanju od označene linije presecanja, čak i ako se
klizna poluga vodi na dole.

Podešavanje tačnosti:

 (pogledajte sliku T2)

– Okrećite zavrtanj za podešavanje

64

 sa imbus ključem

(2 mm)

21

 sve dok laserski zrak na celoj dužini nema isto

rastojanje prema označenoj liniji presecanja na radnom
komadu.

Okretranje suprotno od kazaljke na satu pokreće laserski zrak
od leva na desno, okretanje u pravcu kazaljke na satu pokreće
laserski zrak od desna na levo.

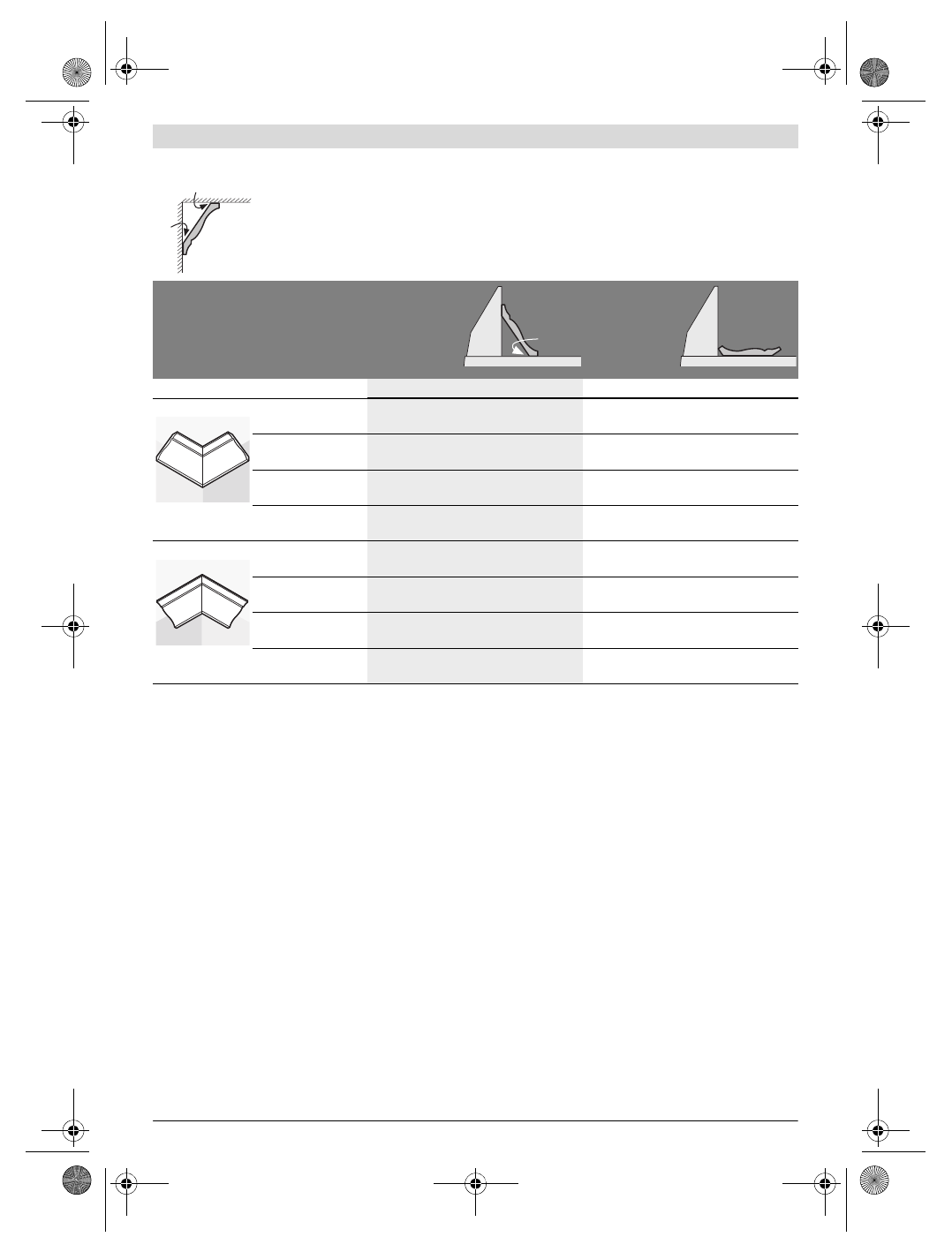

Kada hoćete da obradjujete u ležećem položaju letve plafona ravno na stolu za testerenje, morate
podesiti horizonalni ugao iskošenja na 31,6 ° (Sto za testerisanje je okrenut u levo ili desno) a vertikalni
ugao iskošenja na 33,9 ° (Klizna poluga je iskrenuta u levo ili desno).
Sledeća tabela sadrži uputstva za obradi letvi za plafon.

Podešavanja

postavljena
nasuprot šine
graničnika

leži ravno na
postolju
testere

letve tavanice

leva strana

desna strana

leva strana

desna strana

Unutrašnja ivica

horizontalni ugao
iskošenja

45 ° desno

45 ° levo

31,6 ° desno

31,6 ° levo

vertikalni ugao
iskošenja

0 °

0 °

33,9 ° levo

33,9 ° desno

Pozicioniranje
radnog komada

Donja ivica šine

graničnika

Donja ivica šine

graničnika

Gornja ivica šine

graničnika

Gornja ivica šine

graničnika

Gotov radni komad
nalazi se ...

... desno od sečenja ... levo od sečenja

... levo od sečenja ... desno od sečenja

Spoljna ivica

horizontalni ugao
iskošenja

45 ° levo

45 ° desno

31,6 ° levo

31,6 ° desno

vertikalni ugao
iskošenja

0 °

0 °

33,9 ° desno

33,9 ° levo

Pozicioniranje
radnog komada

Donja ivica šine

graničnika

Donja ivica šine

graničnika

Gornja ivica šine

graničnika

Gornja ivica šine

graničnika

Gotov radni komad
nalazi se ...

... desno od sečenja ... levo od sečenja

... levo od sečenja ... desno od sečenja

52°

38°

52°
