 | Latviešu

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības noteiku-
mus.

Šeit sniegto drošības noteikumu un norā-

dījumu neievērošana var izraisīt aizdegšanos
un būt par cēloni elektriskajam triecienam vai
nopietnam savainojumam.

Pielietojums

Elektroinstruments ir izmantojams kā stacionāra iekārta tais-
nu zāģējumu veidošanai kokā gareniskā un šķērsu virzienā. Ie-
spējamais horizontālais zāģēšanas leņķis ir no – 52 ° līdz
+60 °, bet iespējamais vertikālais zāģēšanas leņķis ir no 47 °
(noliece pa kreisi) līdz 47 ° (noliece pa labi).
Elektroinstrumenta jauda ļauj to lietot cietu un mīkstu koka
šķirņu, kā arī skaidu un šķiedru plašu zāģēšanai.
Lietojot atbilstošus zāģa asmeņus, instrumentu iespējams
lietot arī alumīnija profilu un plastmasas zāģēšanai.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst elektroinstrumenta
attēliem, kas sniegti lietošanas pamācības grafiskajā daļā.

1

Putekļu maisiņš

2

Uzsūkšanas adapters

3

Brīdinošā uzlīme

4

Rokturis

5

Fiksējošā svira

6

Aizsargpārsegs

7

Rokturis transportēšanai

8

Kustīgais aizsargpārsegs

9

Vadotnes pagarinātājs

10

Vadotne

11

Zāģēšanas galda pagarinātājs

12

Urbumi elektroinstrumenta nostiprināšanai

13

Asmens aptverplāksne

14

Sprūds horizontālā zāģēšanas leņķa fiksēto vērtību
bloķēšanai

15

Rokturis brīvi izvēlēta horizontālā zāģēšanas leņķa
fiksēšanai

16

Svira horizontālā zāģēšanas leņķa fiksēto vērtību
fiksēšanai

17

Svira brīvi izvēlēta vertikālā zāģēšanas leņķa fiksēšanai

18

Ierobes zāģēšanas leņķa fiksēto vērtību iestādīšanai

19

Padziļinājumi satveršanai

20

Sešstūra stieņatslēga (6 mm/4 mm)

21

Sešstūra stieņatslēga (2 mm)

22

Skrūvspīles

23

Slīdrullītis

24

Vertikālā zāģēšanas leņķa rādītājs noliecei pa labi
(0 ° līdz 47 °)

25

Skaidu aizsargs

26

Slīdrokas mehānisma fiksējošā svira

27

Lāzera aizsargvāks

28

Slīdroka

29

Skrūve dziļuma ierobežotāja regulēšanai

30

Dziļuma ierobežotājs

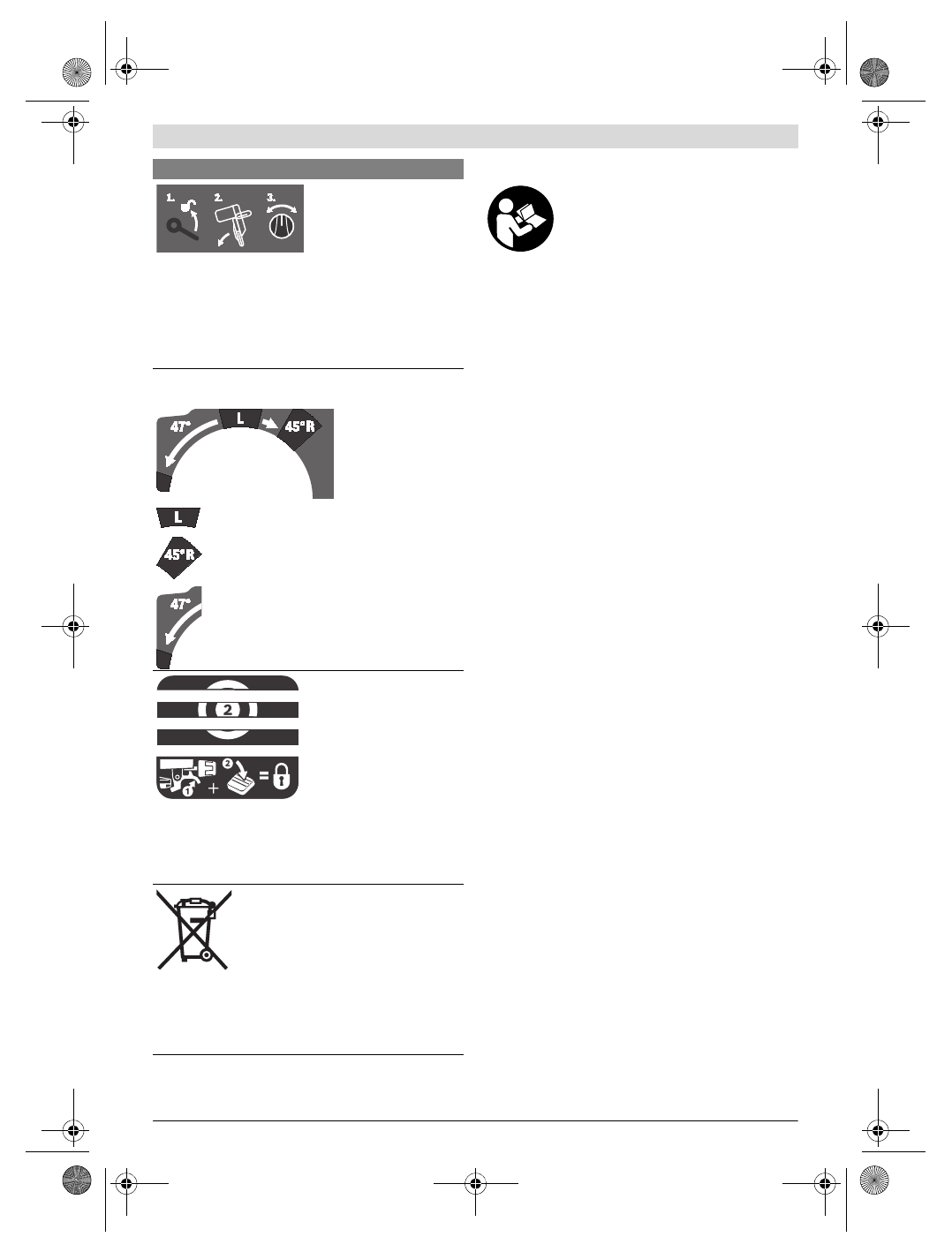

Tiek parādītas atsevišķas darbības, kas jāveic, iestādot verti-
kālo zāģēšanas leņķi.

1.

 Atbrīvojiet fiksējošo sviru

2.

 Nedaudz nolieciet slīdroku pa kreisi

3.

 Ar roktura palīdzību ieslēdziet vēlamo zāģēšanas leņķa

diapazonu

Vertikālā zāģēšanas leņķa diapazona pārslēgšana ar roktura
palīdzību

Zāģa asmens noliece pa kreisi (45 ° līdz 0 °)

Zāģa asmens noliece pa labi (0 ° līdz 45 °)

Slīdrokas kopējais nolieces diapazons
(– 47 ° līdz +47 °)

Lai iestādītu brīvi izvēlētu horizontālo zāģēšanas leņķi, zāģē-
šanas galdam brīvi jāgriežas, t.i., jābūt bloķētai fiksējošajai
svirai.
– Pavelciet fiksējošo sviru



 un vienlaicīgi nospiediet lejup

sprūda



 priekšējo daļu

Neizmetiet elektroinstrumentu sadzīves
atkritumu tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu
2012/19/ES par nolietotajām elektriskajām
un elektroniskajām ierīcēm un šīs direktīvas
atspoguļojumiem nacionālajā likumdošanā,
lietošanai nederīgie elektroinstrumenti jāsa-
vāc atsevišķi un jānogādā otrreizējai pārstrā-
dei apkārtējai videi nekaitīgā veidā.

Simboli un to nozīme
