– Suveržkite ruošinį atitinkamai pagal matmenis.
– Nustatykite norimą įstrižo pjūvio kampą (horizontalioje

ir/arba vertikalioje plokštumoje).

– Traukite slankųjį svertą nuo atraminio bėgelio

10

 tiek, kad

pjūklo diskas būtų priešais ruošinį.

– Prietaisą  įjunkite.
– Paspauskite fiksatoriaus svirtelę

5

 ir rankena

4

 lėtai stum-

kite slankųjį svertą žemyn.

– Spauskite slankųjį svertą atraminio bėgelio

10

 kryptimi ir

perpjaukite ruošinį tolygia pastūma.

– Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiš-

kai sustos.

– Slankųjį svertą lėtai kelkite aukštyn.

Vienodo ilgio ruošinių pjovimas (žr. pav. R)

Kad būtų lengva pjauti vienodo ilgio ruošinius, galite naudoti
atramą vienodo ilgio ruošiniams

36

.

Atramą vienodo ilgio ruošiniams galite tvirtinti abiejose pjovi-
mo stalo ilginamosios dalies

11

 pusėse.

– Atlaisvinkite fiksuojamąjį varžtą

35

 ir pakelkite atramą vie-

nodo ilgio ruošiniams

36

 ir atremkite į prispaudžiamąjį

varžtą

63

.

– Tvirtai užveržkite fiksuojamąjį varžtą

35

.

– Nustatykite pageidaujamą pjovimo stalo ilginamosios da-

lies

11

 ilgį (žr. „Pjovimo stalo pailginimas“, 456 psl.).

Gylio ribotuvo nustatymas (griovelių pjovimas)
(žr. pav. S)

Jei norite pjauti griovelį ar naudoti distancinę atramą, gylio ri-
botuvą reikia perstatyti.
– Gylio ribotuvą

30

 palenkite į išorę.

– Paspauskite fiksatoriaus svirtelę

5

 ir palenkite slankųjį

svertą į norimą padėtį.

– Reguliavimo varžtą

29

 pasukite tiek, kad varžto galas liestų

gylio ribotuvą

30

.

– Slankųjį svertą lėtai kelkite aukštyn.

Nestandartiniai ruošiniai

Norėdami pjauti išlenktus ar apvalius ruošinius, juos turite la-
bai gerai apsaugoti nuo nuslydimo. Pjovimo linijoje neturi būti
jokio tarpelio tarp ruošinio, atraminio bėgelio ir pjovimo stalo.

Jei reikia, galite naudoti specialius laikiklius.

Profiliuotų lentjuosčių (grindų arba lubų lentjuosčių) apdirbimas

Profiliuotas lentjuostes galima apdirbti dviem skirtingais
būdais:
– atrėmus į atraminį bėgelį,
– paguldžius ant pjovimo stalo.

Toliau, priklausomai nuo lentjuostės pločio, galite pjauti su
traukiamuoju judesiu arba be jo.

Visada pirmiausia patikrinkite įstrižo pjūvio kampą ant nebe-
tinkamo medienos gabaliuko.

Profiliuotos grindjuostės

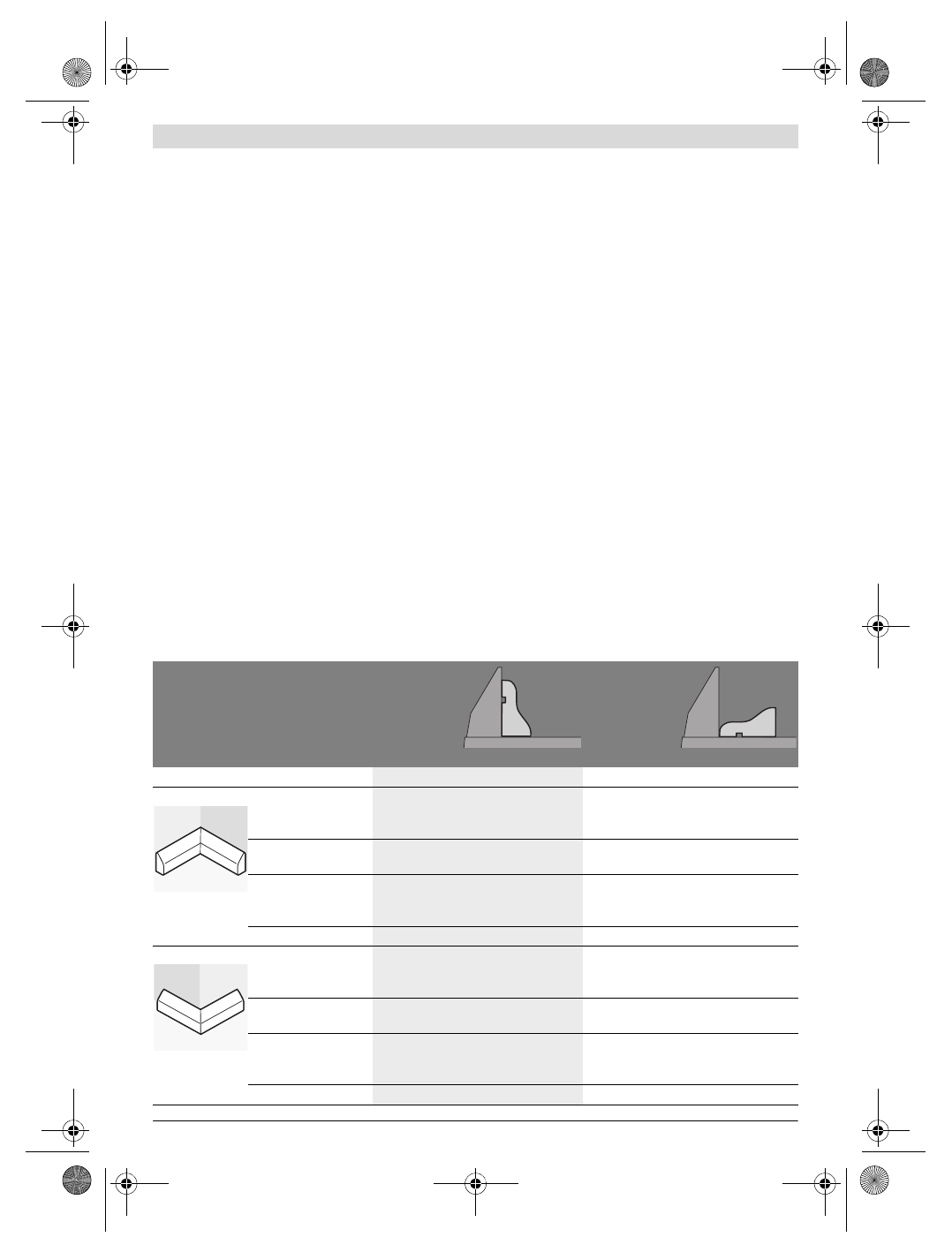

Žemiau pateiktoje lentelėje pateiktos nuorodos, kaip apdirbti profiliuotas grindjuostes.

Nustatymai

atrėmus į at-
raminį bėgelį

paguldžius
ant pjovimo
stalo

Profiliuota grindjuostė

kairioji pusė

dešinioji pusė

kairioji pusė

dešinioji pusė

Vidinis kraštas

Įstrižo pjūvio kampas
horizontalioje plokštu-
moje

45 ° kairėje

45 ° dešinėje

0 °

0 °

Įstrižo pjūvio kampas
vertikalioje plokštumoje

0 °

0 °

45 ° kairėje

45 ° dešinėje

Ruošinio padėtis

Apatinis kraštas ant

pjovimo stalo

Apatinis kraštas ant

pjovimo stalo

Viršutinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas ruošinys yra ...

... pjūvio kairėje

... pjūvio dešinėje

... pjūvio kairėje

... pjūvio dešinėje

Išorinis kraštas

Įstrižo pjūvio kampas
horizontalioje plokštu-
moje

45 ° dešinėje

45 ° kairėje

0 °

0 °

Įstrižo pjūvio kampas
vertikalioje plokštumoje

0 °

0 °

45 °  dešinėje

45 °  kairėje

Ruošinio padėtis

Apatinis kraštas ant

pjovimo stalo

Apatinis kraštas ant

pjovimo stalo

Viršutinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas ruošinys yra ... ... pjūvio dešinėje

... pjūvio kairėje

... pjūvio kairėje

... pjūvio dešinėje
