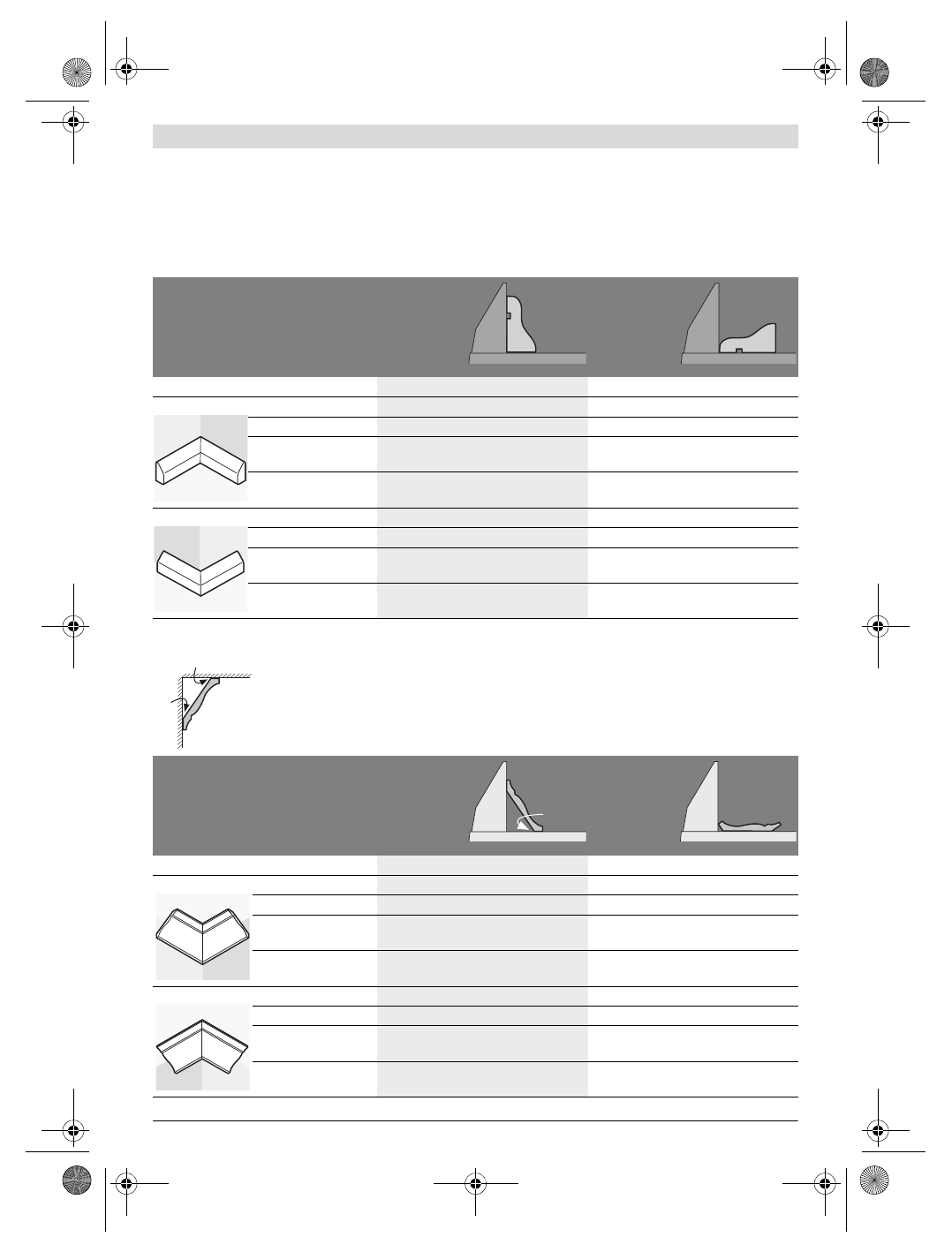

Bearbetning av profilhyvlade lister (golv- och taklister)

Profilhyvlade lister kan bearbetas på två olika sätt:
– lagda mot anslagsskenan,
– plant liggande på sågbordet.

Dessutom kan profilhyvlade lister alltefter bredd sågas med
eller utan dragrörelse.

Provsåga med inställd geringsvinkel på virkesavfall.

Golvlister

Tabellen nedan lämnar anvisningar om bearbetning av golvlister.

Taklister (enligt US-standard)

Inställningar

inställda mot
anslags-
skenan

plant
liggande på
sågbordet

Golvlist

vänster sida

höger sida

vänster sida

höger sida

Innerkant

horisontal geringsvinkel

45 ° vänster

45 ° höger

0 °

0 °

vertikal geringsvinkel

0 °

0 °

45 °  vänster

45 °  höger

Arbetsstyckets place-
ring

Underkant på

sågbordet

Underkant på

sågbordet

Överkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke
ligger …

... till vänster om

snittet

... till höger om

snittet

... till vänster om

snittet

... till höger om

snittet

Ytterkant

horisontal geringsvinkel

45 ° höger

45 ° vänster

0 °

0 °

vertikal geringsvinkel

0 °

0 °

45 °  höger

45 °  vänster

Arbetsstyckets place-
ring

Underkant på

sågbordet

Underkant på

sågbordet

Överkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke
ligger …

... till höger om

snittet

... till vänster om

snittet

... till vänster om

snittet

... till höger om

snittet

När skugglisterna som ligger plant på sågbordet ska bearbetas så måste den horisontala geringsvinkeln
ställas in på 31,6 ° (sågbordet vridet åt vänster eller höger) och den vertikal geringsvinkeln på 33,9 °
(glidarmens svängs åt vänster eller höger).
Tabellen nedan lämnar instruktioner för bearbetning av skugglister.

Inställningar

inställda mot
anslags-
skenan

plant
liggande på
sågbordet

Taklister

vänster sida

höger sida

vänster sida

höger sida

Innerkant

horisontal geringsvinkel

45 ° höger

45 ° vänster

31,6 ° höger

31,6 ° vänster

vertikal geringsvinkel

0 °

0 °

33,9 ° vänster

33,9 ° höger

Arbetsstyckets place-
ring

Underkant mot

anslagsskenan

Underkant mot

anslagsskenan

Överkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke
ligger …

... till höger om

snittet

... till vänster om

snittet

... till vänster om

snittet

... till höger om

snittet

Ytterkant

horisontal geringsvinkel

45 ° vänster

45 ° höger

31,6 ° vänster

31,6 ° höger

vertikal geringsvinkel

0 °

0 °

33,9 ° höger

33,9 ° vänster

Arbetsstyckets place-
ring

Underkant mot

anslagsskenan

Underkant mot

anslagsskenan

Överkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke
ligger …

... till höger om

snittet

... till vänster om

snittet

... till vänster om

snittet

... till höger om

snittet

52°

38°

52°
