296

 | Українська

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Недотримання застережень і вказівок може
призвести до ураження електричним
струмом, пожежі та/або серйозних травм.

Призначення приладу

Електроприлад призначений для стаціонарного прямого
поздовжнього та поперечного розпилювання деревини.
Можливі горизонтальні кути розпилювання від – 52 ° до
+60 ° і вертикальні кути розпилювання від 47 ° (ліворуч) до
47 ° (праворуч).
За своєю потужністю електроінструмент розрахований на
розпилювання твердих і м’яких порід дерева, а також
деревинно-стружкових і волокнистих плит.
При використанні відповідних пиляльних дисків можливе
розпилювання алюмінієвих профілів і пластмаси.

Зображені компоненти

Нумерація зображених компонентів посилається на
зображення електроприладу на сторінках з малюнками.

1

Мішок для пилу

2

Відсмоктувальний адаптер

3

Попереджувальна табличка для роботи з лазером

4

Рукоятка

5

Фіксаторний важіль

6

Захисний кожух

7

Транспортна рукоятка

8

Маятниковий захисний кожух

9

Подовжувач упорної планки

10

Упорна шина

11

Подовжувач стола

12

Монтажні отвори

13

Вставний щиток

14

Пристрій для розблокування кута

15

Ручка фіксації для вільного настроювання кута
розпилювання (горизонтального)

16

Важіль для попереднього настроювання кута
розпилювання (горизонтального)

17

Затискна рукоятка для вільного встановлення кута
розпилювання (вертикального)

18

Насічки для стандартних кутів розпилювання

19

Заглибини для рук

Затискна рукоятка відпущена:
Можливість настроювання вертикальних кутів
розпилювання.

Затискна рукоятка затиснена:
Настроєне на кронштейні значення вертикального кута
розпилювання зберігається.

Наказує послідовність дій при встановленні
вертикального кута різання.

1.

 Відпустіть затискну рукоятку

2.

 Злегка нахиліть кронштейн ліворуч

3.

 Встановіть на поворотній ручці необхідний діапазон

кута розпилювання

Настроювання діапазонів вертикальних кутів
розпилювання на поворотній ручці

нахилення пиляльного диска ліворуч
(45 ° ... 0 °)

нахилення пиляльного диска праворуч
(0 ° ... 45 °)

весь діапазон нахилу кронштейна
(– 47 ° ... +47 °)

Для настроювання довільних горизонтальних кутів
розпилювання стіл має вільно пересуватися або пристрій
розблокування кута має бути заблокований:

– Потягніть важіль



 і одночасно притисніть пристрій

розблокування кута



 в передній частині донизу.

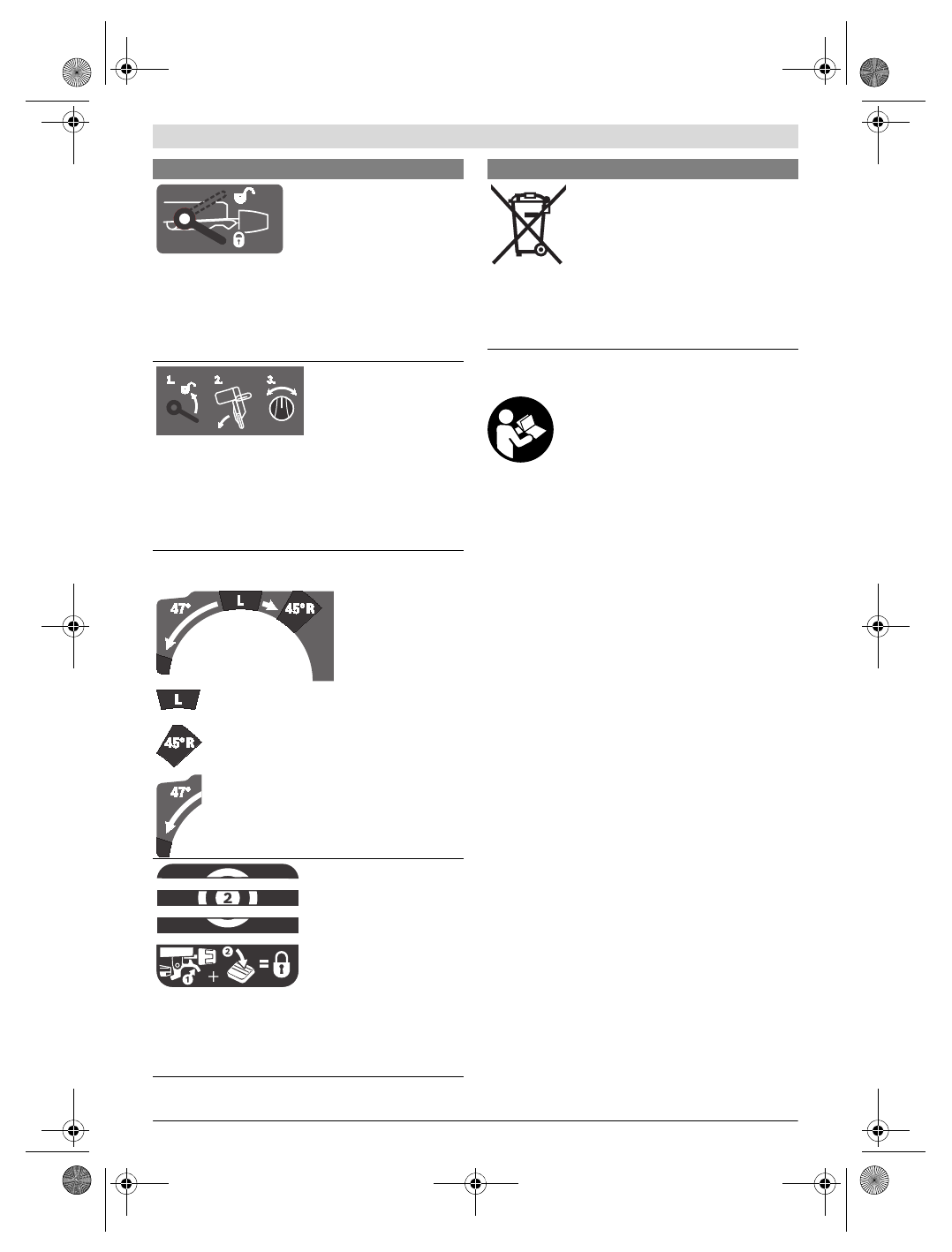

Символи та їх значення

Не викидайте електроінструменти в
побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви
2012/19/EU про відпрацьовані електро- і
електронні прилади і її перетворення в
національному законодавстві електро-
прилади, що вийшли з вживання, повинні
здаватися окремо і утилізуватися
екологічно чистим способом.

Символи та їх значення
