Stropne letve (po standardu US)

Preverjanje in izvajanje osnovnih nastavitev

Da zagotovite precizne reze, morate po intenzivni uporabi
preveriti osnovne nastavitve električnega orodja in jih eventu-
alno ponovno opraviti.
Za to potrebujete izkušnje in ustrezno specialno orodje.

To delo bo hitro in zanesljivo opravila servisna delavnica
Bosch.

Nastavitev laserja
Opozorilo:

Za testiranje laserske funkcije mora biti električno

orodje priključeno na osrbovanje z električno energijo.



Med justiranjem laserja (npr. pri premikanju drsne ro-
ke) nikoli ne smete aktivirati vklopno/izklopne tipke.

Nenamerni start električnega orodja lahko vodi do po-
škodb.

– Postavite električno orodje v delovno pozicijo.
– Zasukajte  zasučno  ploščo

38

 do zareze

18

 za 0 °. Ročica

16

 se mora slišno zaskočiti v zarezi.

– S stikalom vklopite laserske žarke

61

.

Preverite:

 (glejte sliko T1)

– Na en obdelovanec narišite ravno rezalno linijo.
– Pritisnite na aretirni vzvod/ročico

5

 in z ročajem

4

 vodite

drsno roko počasi navzdol.

– Naravnajte merilno orodje tako, da so zobje žaginega lista

v liniji z rezalno linijo.

– V tej poziciji pridržite obdelovanec ter ponovno vodite dr-

sno roko počasi navzgor.

– Vpnite obdelovanec.
– S stikalom vklopite laserske žarke

61

.

Laserski žarki morajo biti na celotni dolžini levo ali desno v is-
tem razmaku od narisane rezalne linije na obdelovancu, tudi
ko drsno roko vodite navzdol.

Nastavitev poravnanosti:

 (glejte sliko T2)

– Zasukajte pripadajoč nastavni vijak

64

 z notranjim šestro-

bim ključem (2 mm)

21

 tako, da bo laserski žarek na celo-

tni dolžini v enaki razdalji do narisane rezalne linije na ob-
delovancu.

Vrtenje nasproti smeri urnega kazalca premika laserski žarek
z leve proti desni, vrtenje v smeri urnega kazalca pa premika
laserski žarek z desne proti levi.

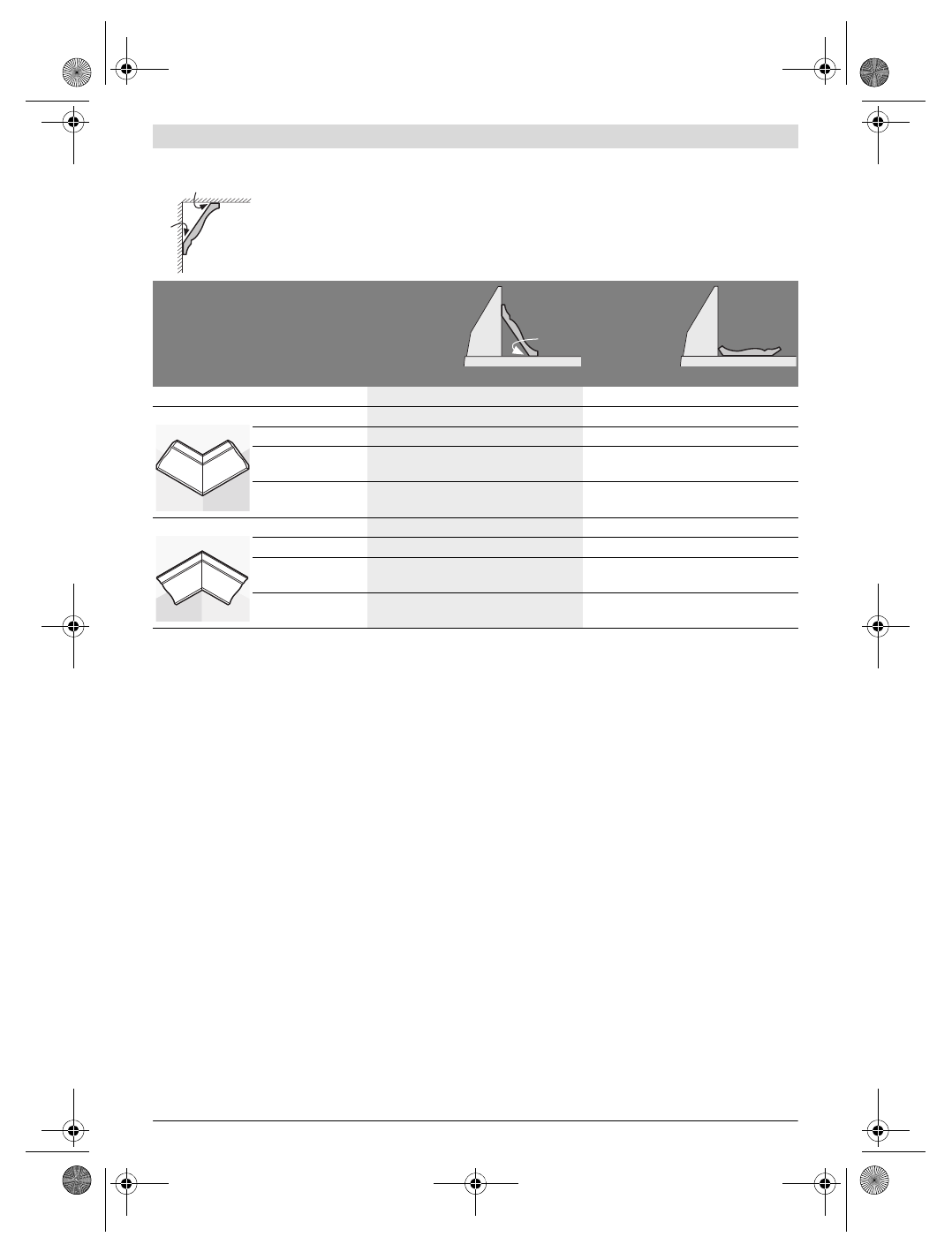

Če želite obdelovati stropne letve plosko ležeče na žagini mizi, morate nastaviti vodoravni jeralni kot na
31,6 ° (žagina miza zasukana na levo ali desno) in navpične jeralni kot na 33,9 °° (drsna roka obrnjena
na levo ali desno).
Tabela v nadaljevanju prikazuje navodila za obdelavo stropnih letev.

Nastavitve

postavljene
proti prislon-
ske-mu traku

plosko ležeče
na zasučni
plošči

Stropna letev

leva stran

desna stran

leva stran

desna stran

notranji rob

vodoravni jeralni kot

45 ° desno

45 ° levo

31,6 ° desno

31,6 ° levo

navpični jeralni kot

0 °

0 °

33,9 ° levo

33,9 ° desno

pozicioniranje obde-
lovanca

spodnji rob ob

prislonskem traku

spodnji rob ob

prislonskem traku

zgornji rob prislon-

skem traku

zgornji rob prislon-

skem traku

pripravljen obdelova-
nec se nahaja ...

... desno od reza

... levo od reza

... levo od reza

... desno od reza

zunanji rob

vodoravni jeralni kot

45 ° levo

45 ° desno

31,6 ° levo

31,6 ° desno

navpični jeralni kot

0 °

0 °

33,9 ° desno

33,9 ° levo

pozicioniranje obde-
lovanca

spodnji rob ob

prislonskem traku

spodnji rob ob

prislonskem traku

zgornji rob prislon-

skem traku

zgornji rob prislon-

skem traku

pripravljen obdelova-
nec se nahaja ...

... desno od reza

... levo od reza

... levo od reza

... desno od reza

52°

38°

52°
