 Slovensky |

247

Bosch Power Tools

1 609 92A 0XN | (13.10.14)

Popis produktu a výkonu

Prečítajte si všetky Výstražné upozornenia
a bezpečnostné pokyny.

Zanedbanie dodr-

žiavania Výstražných upozornení a pokynov
uvedených v nasledujúcom texte môže mať za
následok zásah elektrickým prúdom, spôsobiť
požiar a/alebo ťažké poranenie.

Používanie podľa určenia

Toto ručné elektrické náradie je ako stacionárne náradie urče-
né na pozdĺžne a priečne rezy do dreva s rovným priebehom
rezu. Pritom sú možné horizontálne šikmé rezy s uhlami zošik-
menia  od  – 52 °  do  +60 °,  ako  aj  vertikálne šikmé rezy s uhlami
zošikmenia od 47 ° (ľavostranne) do 47 ° (na pravej strane).
Výkon tohto ručného elektrického náradia je dimenzovaný na
rezanie tvrdého a mäkkého dreva ako aj drevotrieskových a
drevovláknitých dosák.

Pri použití vhodných pílových listov je možné aj rezanie hliní-
kových profilov a plastov.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobra-
zenie elektrického náradia na grafickej strane tohto Návodu.

1

Vrecko na prach

2

Odsávací adaptér

3

Výstražný štítok laserového prístroja

4

Rukoväť

5

Aretačná páčka

6

Ochranný kryt

7

Rukoväť na prenášanie náradia

8

Výkyvný ochranný kryt

9

Predĺženie dorazovej lišty

10

Dorazová lišta

11

Predĺženie rezacieho stola

12

Otvory pre montáž

13

Vkladacia platnička

14

Aretácia uhla

15

Aretačná rukoväť na nastavenie ľubovoľného uhla zošik-
menia (horizontálne)

16

Páčka na predvolenie uhla zošikmenia (horizontálne)

17

Aretačná rukoväť na nastavenie ľubovoľného uhla zošik-
menia (vertikálne)

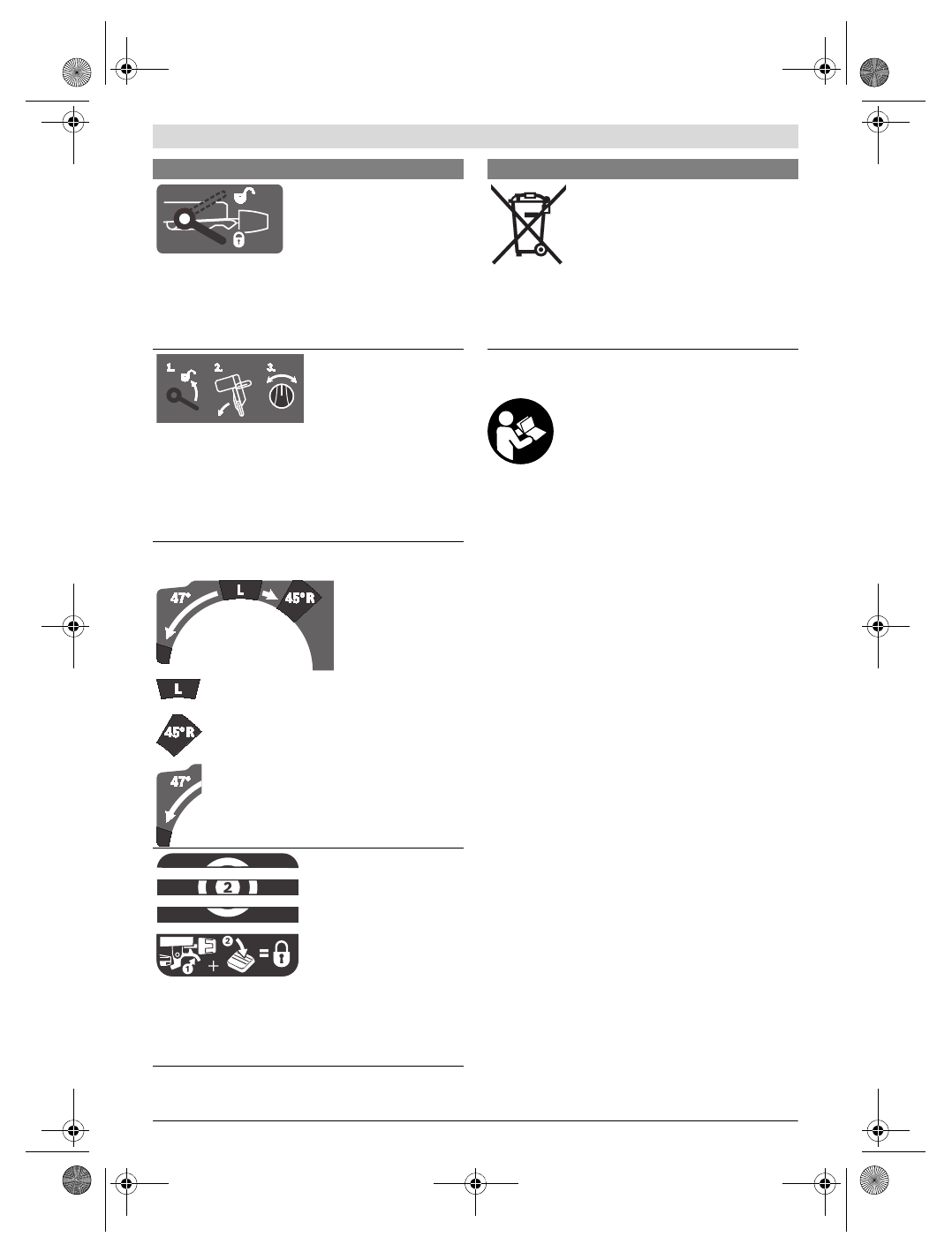

Aretačná rukoväť v otvorenej polohe:
Dajú sa nastavovať vertikálne uhly zošikmenia.

Aretačná rukoväť v zatvorenej polohe:
Nastavený vertikálny uhol zošikmenia klzného ramena je za-
fixovaný.

Zobrazuje jednotlivé kroky na nastavenie vertikálneho uhla
sklonu.

1.

 Uvoľnite aretačnú rukoväť

2.

 Otočte klzné rameno trochu smerom doľava

3.

 Nastavte požadovaný rozsah uhla zošikmenia pomocou

otočnej rukoväte

Nastavovanie rozsahov uhla zošikmenia pomocou otočnej
rukoväte

Zošikmenie (sklon) pílového listu doľava
(45 ° až 0 °)

Zošikmenie (sklon) pílového listu doprava
(0 ° až 45 °)

Celé rozpätie otočenia klzného ramena
(– 47 ° až +47 °)

Keď chcete nastaviť ľubovoľný horizontálny uhol zošikme-
nia, musí byť rezací stôl voľne pohyblivý, resp. aretácia uhla
musí byť zaaretovaná:

– Potiahnite  páku



 a súčasne stlačte aretáciu uhla



 vpre-

du smerom dole.

Symboly a ich významy

Neodhadzujte ručné elektrické náradie do
komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ o
starých elektrických a elektronických výrob-
koch a podľa jej aplikácií v národnom práve
sa musia už nepoužiteľné elektrické náradia
zbierať separovane a treba ich dávať na re-
cykláciu zodpovedajúcu ochrane životného
prostredia.

Symboly a ich významy
