– Πατήστε τώρα το βραχίονα ολίσθησης με φορά προς τη ράγα

οδήγησης

10

 και κόψτε το υπό κατεργασία τεμάχιο ασκώ-

ντας ομοιόμορφη πίεση.

– Θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας και περιμέ-

νετε να ακινητοποιηθεί εντελώς ο πριονόδισκος.

– Οδηγήστε το βραχίονα ολίσθησης σιγά-σιγά προς τα πάνω.

Κοπή ισομηκών υπό κατεργασία τεμαχίων
(βλέπε εικόνα R)

Για την άνετη κοπή ισομηκών υπό κατεργασία τεμαχίων μπορεί-
τε να χρησιμοποιήσετε τον οδηγό μήκους

36

.

Ο οδηγός μήκους μπορεί να συναρμολογηθεί και στις δυο πλευ-
ρές της επιμήκυνσης τραπεζιού πριονίσματος

11

.

– Λύστε τη βίδα στερέωσης

35

 και ανασηκώστε τον οδηγό μή-

κους

36

 πάνω από τη βίδα σύσφιξης

63

.

– Σφίξτε πάλι τη βίδα στερέωσης

35

.

–  Ρυθμίστε την επιμήκυνση

11

 του τραπεζιού πριονίσματος

στο επιθυμητό μήκος (βλέπε «Επιμήκυνση του τραπεζιού
πριονίσματος», σελίδα 190).

Ρύθμιση οδηγού βάθους (κοπή αυλάκωσης)
(βλέπε εικόνα S)

Ο οδηγός βάθους πρέπει να μετακινηθεί, όταν θέλετε να ανοί-
ξετε ένα αυλάκι ή όταν θελήσετε να χρησιμοποιήσετε έναν οδη-
γό απόστασης.

– Οδηγήστε τον οδηγό βάθους

30

 προς τα έξω.

– Πατήστε το μοχλό μανδάλωσης

5

 και οδηγήστε το βραχίονα

ολίσθησης στην επιθυμητή θέση.

– Γυρίστε τη βίδα ρύθμισης

29

 μέχρι το τέρμα της βίδας να αγ-

γίξει στον οδηγό βάθους

30

.

– Οδηγήστε το βραχίονα ολίσθησης σιγά-σιγά προς τα πάνω.

Ειδικά υπό κατεργασία τεμάχια

Όταν πριονίζετε κυρτά ή στρογγυλά υπό κατεργασία τεμάχια
πρέπει να τα εξασφαλίζετε ιδιαίτερα από ένα ενδεχόμενο γλί-
στρημα. Στη γραμμή κοπής δεν επιτρέπεται να δημιουργηθεί
σχισμή ανάμεσα στο υπό κατεργασία τεμάχιο, τη ράγα οδήγη-
σης και το τραπέζι σέγας.

Αν χρειαστεί, πρέπει να κατασκευάσετε ειδικούς συγκρατήρες.

Κατεργασία πηχών προφίλ [διατομής] (προφίλ δαπέδου ή οροφών)

Μπορείτε να κατεργαστείτε τους πήχεις διατομής κατά δυο
τρόπους:
– ακουμπισμένους στη ράγα οδήγησης,
– επίπεδα τοποθετημένους επάνω στο τραπέζι σέγας.

Εκτός αυτού μπορείτε, ανάλογα με το πλάτος του πήχη διατομής
να διεξάγετε την κοπή με ή χωρίς κίνηση έλξης.

Να ελέγχετε πρώτα τη ρυθμισμένη γωνία φαλτσοτομής κόβο-
ντας ένα άχρηστο ξύλο.

Πήχεις δαπέδου

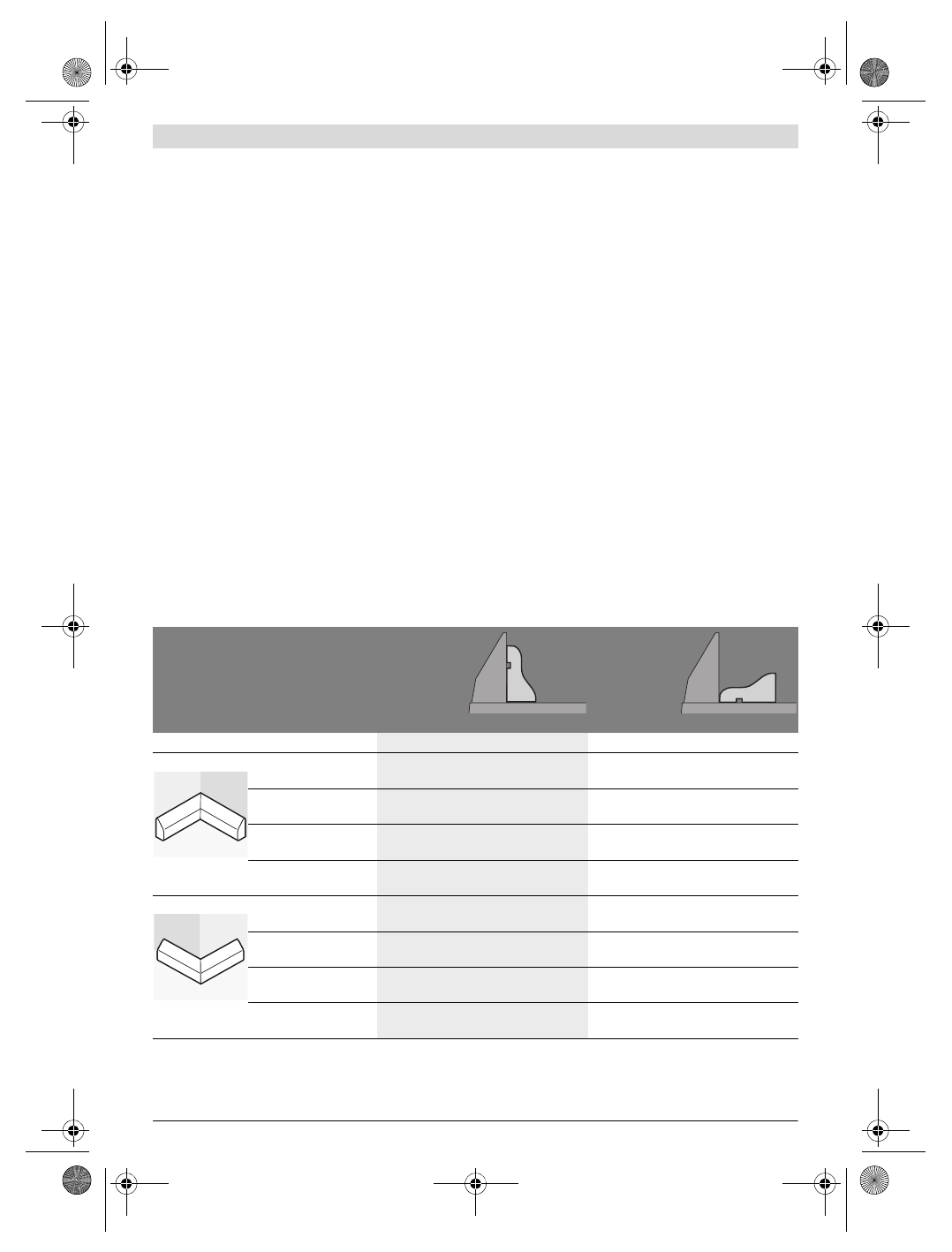

Ο πίνακας που ακολουθεί περιέχει υποδείξεις για την κατεργασία πηχών δαπέδου.

Ρυθμίσεις

ακούμπισμα
στη ράγα
οδήγησης

επίπεδη το-
ποθ. στο τρα-
πέζι σέγας

Πήχης δαπέδου

αριστερή πλευρά

δεξιά πλευρά

αριστερή πλευρά

δεξιά πλευρά

Εσωτερική ακμή

οριζόντια γωνία φαλτσο-
τομής

45 ° αριστερά

45 ° δεξιά

0 °

0 °

Κάθετη γωνία φαλτσοτο-
μής

0 °

0 °

45 ° αριστερά

45 ° δεξιά

Θέση του υπό κατεργα-
σία τεμαχίου

κάτω ακμή επάνω
στο τραπέζι σέγας

κάτω ακμή επάνω
στο τραπέζι σέγας

επάνω ακμή στη

ράγα οδήγησης

επάνω ακμή στη

ράγα οδήγησης

Το έτοιμο υπό κατεργασία
τεμάχιο βρίσκεται ...

... αριστερά από την

τομή

... δεξιά από την

τομή

... αριστερά από την

τομή

... δεξιά από την

τομή

Εξωτερική ακμή

οριζόντια γωνία φαλτσο-
τομής

45 ° δεξιά

45 ° αριστερά

0 °

0 °

Κάθετη γωνία φαλτσοτο-
μής

0 °

0 °

45 °  δεξιά

45 °  αριστερά

Θέση του υπό κατεργα-
σία τεμαχίου

κάτω ακμή επάνω
στο τραπέζι σέγας

κάτω ακμή επάνω
στο τραπέζι σέγας

επάνω ακμή στη

ράγα οδήγησης

επάνω ακμή στη

ράγα οδήγησης

Το έτοιμο υπό κατεργα-
σία τεμάχιο βρίσκεται ...

... δεξιά από την

τομή

... αριστερά από την

τομή

... αριστερά από την

τομή

... δεξιά από την

τομή
