 | Lietuviškai

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

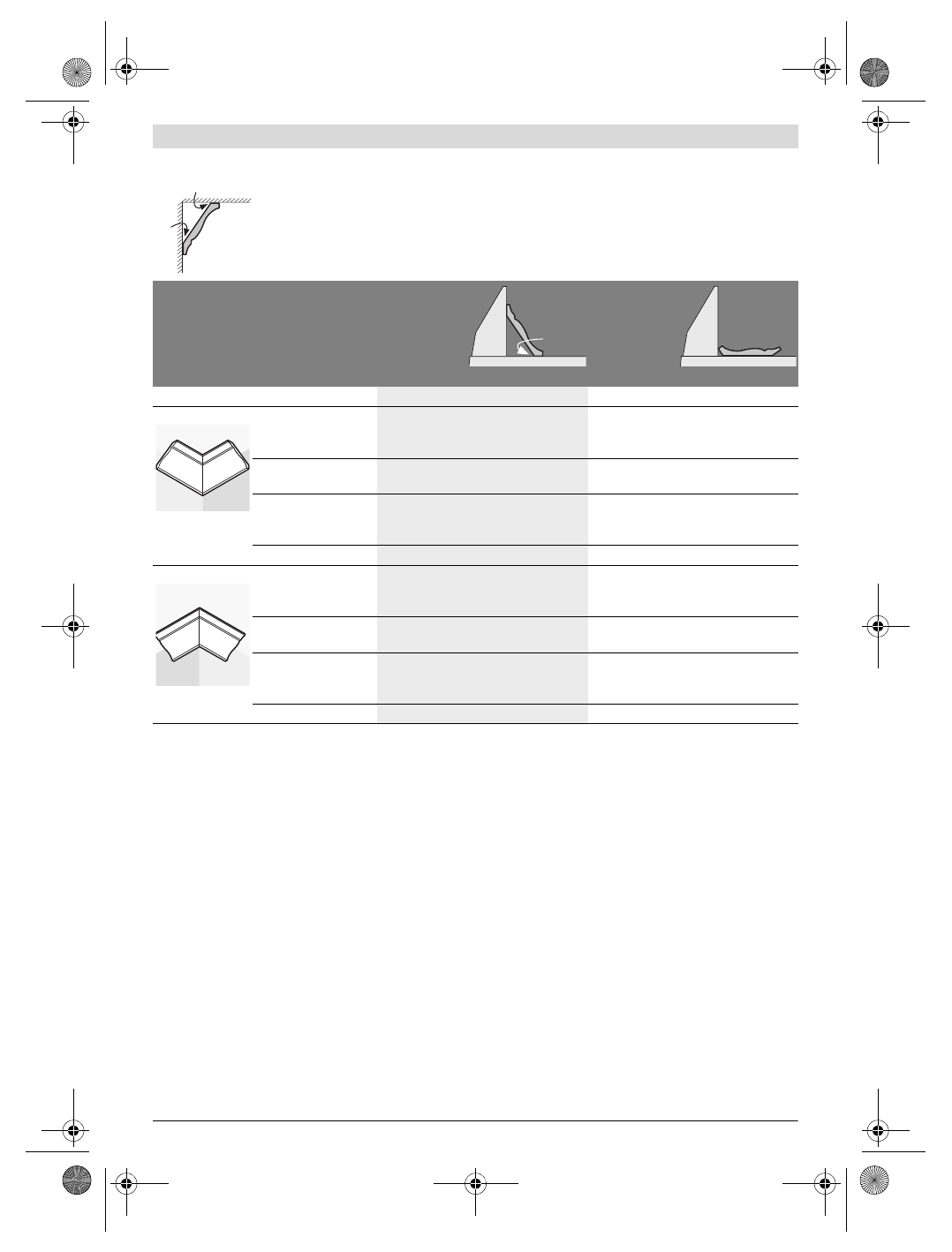

Profiliuotos lubų lentjuostės (pagal JT standartą)

Pagrindinių nustatymų patikrinimas ir
reguliavimas

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prie-
taiso naudojimo turite patikrinti pagrindinius prietaiso nusta-
tymus ir, jei reikia, nustatyti iš naujo.
Norint tai atlikti, reikia turėti patirties ir specialių įrankių.

Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar-
bą atliks greitai ir patikimai.

Lazerio justavimas
Nuoroda:

norint patikrinti, kaip veikia lazeris, elektrinį įrankį

reikia prijungti prie elektros tinklo.



Reguliuodami lazerį (pvz., stumdami slankųjį svertą)
niekada nespauskite įjungimo-išjungimo jungiklio.

Ne-

tikėtai įsijungus elektriniam įrankiui galima susižaloti.

– Elektrinį įrankį nustatykite į darbinę padėtį.
– Sukite pjovimo stalą

38

 iki įpjovos

18

 0 °. Turite jausti, kaip

svirtelė

16

 įsistato į įpjovą.

– Jungikliu

61

 įjunkite lazerio spindulius.

Patikrinimas:

 (žr. pav. T1)

– Ant ruošinio nubrėžkite tiesią pjūvio liniją.
– Paspauskite fiksatoriaus svirtelę

5

 ir rankena

4

 lėtai stum-

kite slankųjį svertą žemyn.

– Nustatykite ruošinį taip, kad pjūklo disko dantys sutaptų su

pjovimo linija.

– Tvirtai laikykite ruošinį šioje padėtyje ir lėtai kelkite slankų-

jį svertą aukštyn.

– Įtvirtinkite ruošinį.
– Jungikliu

61

 įjunkite lazerio spindulius.

Lazerio spinduliai, net ir nuleidžiant slankųjį svertą žemyn,
per visą ilgį kairėje ir dešinėje turi būti vienodai nutolę nuo
pjūvio linijos, pažymėtos ant ruošinio.

Tikslumo nustatymas:

 (žr. pav. T2)

– Šešiabriauniu raktu (2 mm)

21

 sukite atitinkamus varžtus

64

, kol lazerio spindulys per visą ilgį bus nutolęs vienodu

atstumu nuo pjūvio linijos, pažymėtos ant ruošinio.

Sukant prieš laikrodžio rodyklę, lazerio spindulys juda iš kai-
rės į dešinę, o sukant pagal laikrodžio rodyklę, lazerio spindu-
lys juda iš dešinės į kairę.

Jei profiliuotas lubų lentjuostes norite apdoroti paguldę ant pjovimo stalo, turite nustatyti 31,6 ° įstrižo
pjūvio kampą horizontalioje plokštumoje (pjovimo stalas pasuktas į kairę arba į dešinę) ir 33,9 ° įstrižo
pjūvio kampą vertikalioje plokštumoje (slankusis svertas palenktas į kairę arba į dešinę).
Žemiau esančioje lentelėje pateiktos profiliuotų lubų lentjuosčių apdorojimo nuorodos.

Nustatymai

atrėmus į at-
raminį bėgelį

paguldžius
ant pjovimo
stalo

Profiliuota lubų lentjuoste

kairioji pusė

dešinioji pusė

kairioji pusė

dešinioji pusė

Vidinis kraštas

Įstrižo pjūvio kampas
horizontalioje plokštu-
moje

45 ° dešinėje

45 ° kairėje

31,6 ° dešinėje

31,6 ° kairėje

Įstrižo pjūvio kampas
vertikalioje plokštumoje

0 °

0 °

33,9 °  kairėje

33,9 °  dešinėje

Ruošinio padėtis

Apatinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas ruošinys yra ...

... pjūvio dešinėje

... pjūvio kairėje

... pjūvio kairėje

... pjūvio dešinėje

Išorinis kraštas

Įstrižo pjūvio kampas
horizontalioje plokštu-
moje

45 ° kairėje

45 ° dešinėje

31,6 ° kairėje

31,6 ° dešinėje

Įstrižo pjūvio kampas
vertikalioje plokštumoje

0 °

0 °

33,9 ° dešinėje

33,9 ° kairėje

Ruošinio padėtis

Apatinis kraštas

prie atraminio

bėgelio

Apatinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Viršutinis kraštas

prie atraminio

bėgelio

Gatavas ruošinys yra ... ... pjūvio dešinėje

... pjūvio kairėje

... pjūvio kairėje

... pjūvio dešinėje

52°

38°

52°
