Mennyezetlécek (az USA-szabvány szerint)

Az alapbeállítások ellenőrzése és beállítása

A precíz vágások biztosítására az elektromos szerszám alap-
beállításait intenzív használat után ellenőrizni kell és szükség
esetén újra be kell állítani.
Ehhez tapasztalatra és egy megfelelő célszerszámra van szük-
ség.

Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízható-
an elvégzi.

A lézer beszabályozása
Megjegyzés:

A lézer működésének ellenőrzéséhez az elekt-

romos kéziszerszámot csatlakoztatni kell az áramellátáshoz.



A lézer beszabályozása közben (például a csúszókar
mozgatásakor) sohase nyúljon a be-/kikapcsolóhoz.

Az

elektromos kéziszerszám akaratlan elindítása személyi sé-
rülésekhez vezethet.

– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Forgassa  el  a

38

 fűrészasztalt a

18

 bevágásig 0 °. A

16

 kar-

nak ekkor érezhetően be kell pattannia a bevágásba.

– Kapcsolja be a

61

 kapcsolóval a lézersugarakat.

Ellenőrzés:

 (lásd a „T1” ábrát)

– Rajzoljon fel egy munkadarabra egy egyenes vágási vonalat.
– Nyomja meg az

5

 reteszelőkart és a

4

 fogantyúnál fogva ve-

zesse lassan lefelé a csúszókart.

– Állítsa be úgy a munkadarabot, hogy a fűrészlap fogai egy-

beessenek a vágási vonallal.

– Tartsa a munkadarabot ebben a helyzetben és vezesse is-

mét lassan fel a csúszókart.

– Rögzítse a munkadarabot.
– Kapcsolja be a

61

 kapcsolóval a lézersugarakat.

A lézersugaraknak teljes hosszuk mentén mind a bal, mind a
jobb oldalon azonos távolságra kell maradniuk a munkadarab-
ra felrajzolt vágási vonaltól, akkor is, amikor a csúszókart lefe-
lé vezeti.

Szintbe való beállítás:

 (lásd a „T2” ábrát)

– Forgassa el a mindenkori

64

 állítócsavart az imbuszkulc-

csal (2 mm)

21

, amíg a lézersugárnak a munkadarabra fel-

rajzolt vágási vonaltól való távolsága a teljes hossz mentén
azonos marad.

Az óramutató járásával ellenkező irányú forgatás a lézersuga-
rat balról jobbra mozgatja, az óramutató járásával megegyező
irányú forgatásnál a lézersugár jobbról balra mozog.

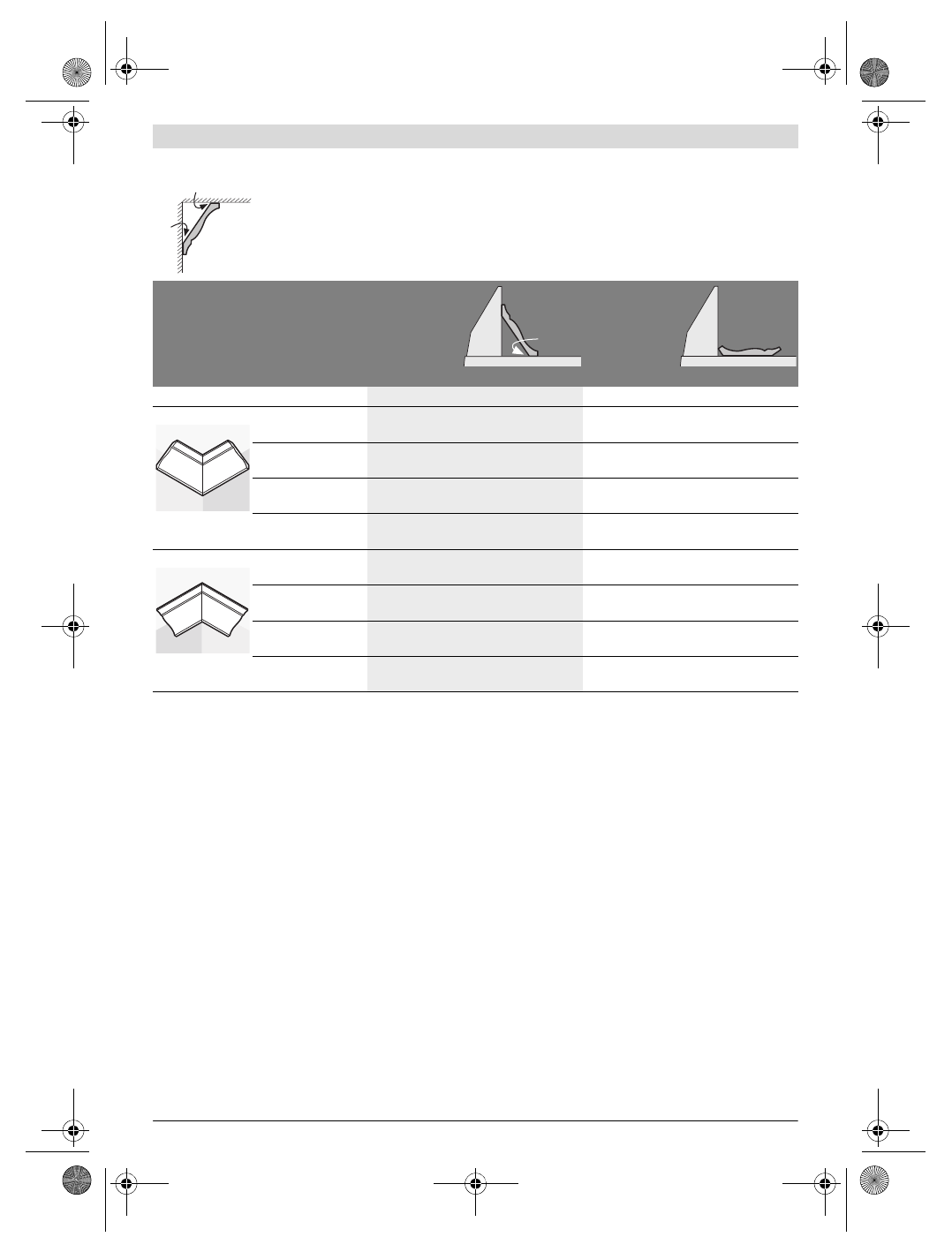

Ha a fűrészasztalra laposan felfektetett tetőléceket akar megmunkálni, akkor a vízszintes sarkalószöget
31,6 °-ra (a fűrészasztal balra vagy jobbra forgatásával) és a függőleges sarkalószöget 33,9 °-ra (a csú-
szókar balra vagy jobbra forgatásával) kell beállítani.
Az alábbi táblázat megfelelő adatokat tartalmaz a tetőlécek megmunkálásához.

Beállítások

az ütközősín-
hez állított
padlólécek
esetén

laposan a
fűrészasz-
talra fektetve

Mennyezetléc

bal oldal

jobb oldal

bal oldal

jobb oldal

Belső él

vízszintes sarkaló-
szög

45 ° jobb

45 ° bal

31,6 ° jobb

31,6 ° bal

függőleges sarkaló-
szög

0 °

0 °

33,9 ° balra

33,9 ° jobbra

A munkadarab
pozicionálása

Alsó él az ütköző-

sínhez

Alsó él az ütköző-

sínhez

Felső él az ütköző-

sínhez

Felső él az ütköző-

sínhez

A kész
munkadarab ...

... a vágástól jobbra

található

... a vágástól balra

található

... a vágástól balra

található

... a vágástól jobbra

található

Külső é

vízszintes sarkaló-
szög

45 ° bal

45 ° jobb

31,6 ° bal

31,6 ° jobb

függőleges sarkaló-
szög

0 °

0 °

33,9 ° jobbra

33,9 ° balra

A munkadarab
pozicionálása

Alsó él az ütköző-

sínhez

Alsó él az ütköző-

sínhez

Felső él az ütköző-

sínhez

Felső él az ütköző-

sínhez

A kész
munkadarab ...

... a vágástól jobbra

található

... a vágástól balra

található

... a vágástól balra

található

... a vágástól jobbra

található

52°

38°

52°
