Лайсни (первази) за таван

Проверка и настройка на основните параметри

За осигуряване на прецизни срезове след интензивно из-
ползване трябва да проверявате основните параметри на
електроинструмента и при необходимост да ги коригирате.
За целта трябва да имате опит и съответните специализи-
рани инструменти.

Тази дейност ще бъде извършена бързо и качествено в
оторизиран сервиз за електроинструменти на Бош.

Настройване на лазера
Упътване:

За проверка на функционирането на лазера

електроинструментът трябва да е включен в захранващата
мрежа.



По време на настройване на лазера (напр. при пре-
местване на плъзгащото се рамо) никога не натис-
кайте пусковия прекъсвач.

Включването на електро-

инструмента по невнимание може да предизвика тежки
травми.

– Поставете електроинструмента в работна позиция.
– Завъртете масата

38

 до канала

18

 за 0 °. Лостът

16

 тряб-

ва да се захване в канала с отчетливо прещракване.

– Включете лазерните лъчи с превключвателя

61

.

Проверка:

 (вижте фигура T1)

– Разчертайте върху детайл права линия, по която ще го

разрежете.

– Натиснете застопоряващия лост

5

 и спуснете плъзгащо-

то се рамо бавно надолу, като го държите за ръкохват-
ката

4

.

– Поставете детайла така, че зъбите на циркулярния диск

да са подравнени спрямо линията на среза.

– Задръжте детайла неподвижен в тази позиция и повдиг-

нете плъзгащото се рамо бавно нагоре.

– Застопорете детайла.
– Включете лазерните лъчи с превключвателя

61

.

Лазерните лъчи отляво и отдясно трябва да бъдат на еднак-
во разстояние от начертаната върху детайла линия по ця-
лата й дължина, също и когато плъзгащото се рамо бъде
спуснато надолу.

Настройване на подравняването:

 (вижте фигура T2)

– Завъртете съответния регулиращ винт

64

 с шестостен-

ния ключ (2 mm)

21

 докато лазерният лъч застане на

еднакво разстояние от начертаната върху детайла ли-
ния по цялата си дължина.

Завъртане обратно на часовниковата стрелка премества
лазерния лъч отляво надясно, завъртане по часовникова-
та стрелка го премества отдясно наляво.

Ако искате да обработвате первазите за таван легнали на работния плот, трябва да настроите ъгъл на
скосяване в хоризонтална равнина 31,6° (работният плот е завъртян надясно или наляво) и наклон
на среза във вертикална равнина 33,9° (плъзгащото се рамо е наклонено наляво или надясно).

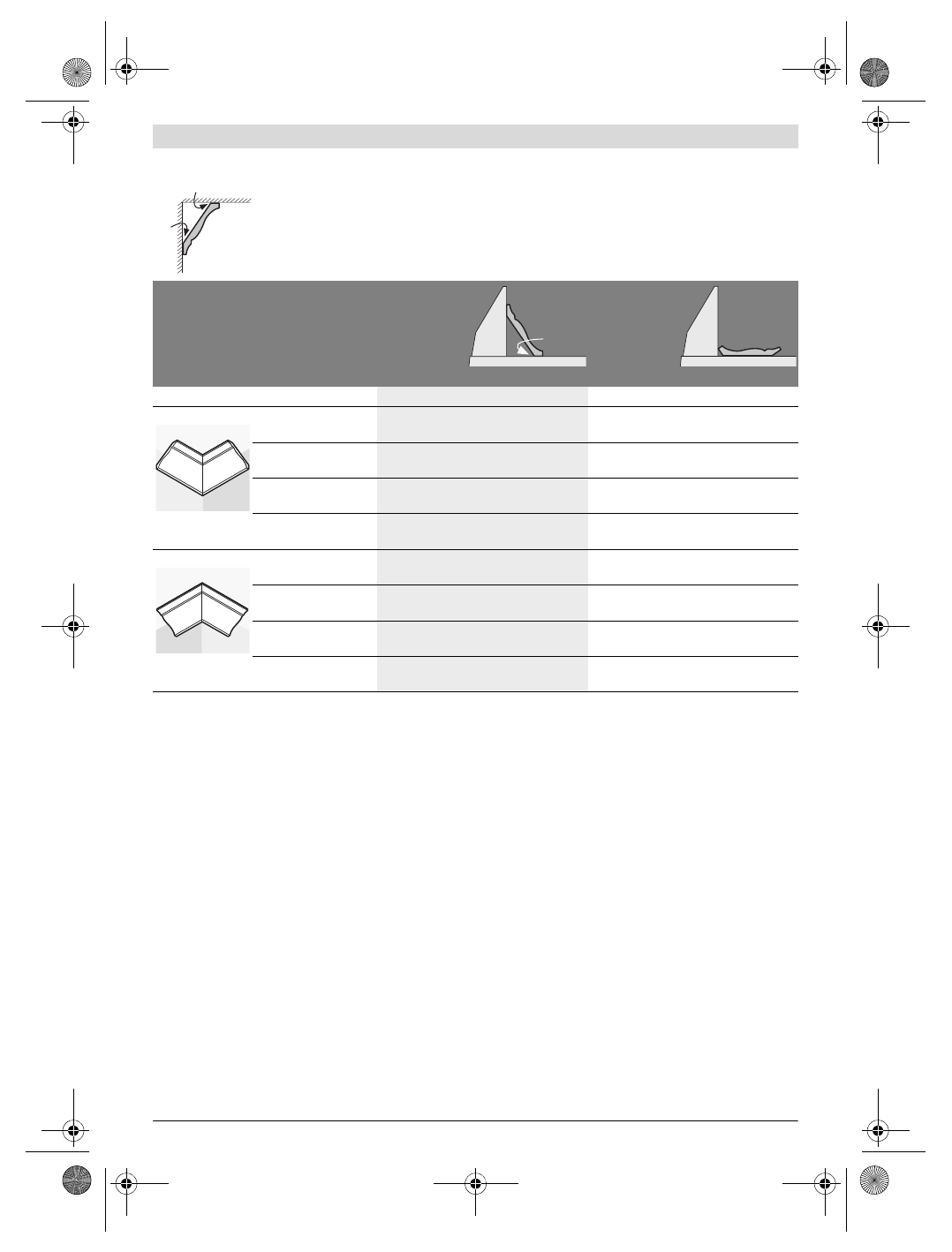

Таблицата по-долу съдържа указания за обработване на первази за таван.

Параметри

допрени
към опорна-
та шина

легнали
на масата

Перваз за таван

лява страна

дясна страна

лява страна

дясна страна

Вътрешен ръб

ъгъл на скосяване в хо-
ризонтална равнина

45 ° надясно

45 ° наляво

31,6 ° надясно

31,6 ° наляво

наклон на среза във
вертикална равнина

0 °

0 °

33,9 ° наляво

33,9 ° надясно

Позициониране на
детайла

Долния ръб на

опорната шина

Долния ръб на

опорната шина

Горния ръб на

опорната шина

Горния ръб на

опорната шина

Готовият детайл се
намира ...

... отдясно на

среза

... отляво на

среза

... отляво на

среза

... отдясно на

среза

Външен ръб

ъгъл на скосяване в хо-
ризонтална равнина

45 ° наляво

45 ° надясно

31,6 ° наляво

31,6 ° надясно

наклон на среза във
вертикална равнина

0 °

0 °

33,9 °  надясно

33,9 °  наляво

Позициониране на
детайла

Долния ръб на

опорната шина

Долния ръб на

опорната шина

Горния ръб на

опорната шина

Горния ръб на

опорната шина

Готовият детайл се
намира ...

... отдясно на

среза

... отляво на

среза

... отляво на

среза

... отдясно на

среза

52°

38°

52°
