Piljenje izradaka jednake dužine (vidjeti sliku R)

Za jednostavno piljenje jednako dugačkih izradaka, možete
koristiti graničnik dužine

36

.

Uzdužni graničnik možete montirati na obje strane produžet-
ka stola za piljenje

11

.

– Otpustite vijak za fiksiranje

35

 i pomaknite graničnik duži-

ne

36

 preko steznog vijka

63

.

– Ponovno stegnite vijak za fiksiranje

35

.

– Namjestite produžetak stola za piljenje

11

 na traženu duži-

nu (vidjeti „Produženje stola za piljenje“, stranica 411).

Namještanje graničnika dubine (piljenje utora)
(vidjeti sliku S)

Graničnik dubine mora se podesiti ako pilite utor ili želite kori-
stiti odstojni graničnik.
– Zakrenite graničnik dubine

30

 prema van.

– Pritisnite polugu za uglavljivanje

5

 i zakrenite klizni krak u

traženi položaj.

– Okrenite vijak za podešavanje

29

, sve dok završetak vijka

ne dodirne graničnik dubine

30

.

– Pomaknite klizni krak polako prema gore.

Posebni izraci

Kod piljenja savijenih ili okruglih izradaka, iste morate poseb-
no osigurati od klizanja. Na liniji rezanja ne smije nastati nika-
kav raspor između izratka, granične vodilice i stola za piljenje.

Ukoliko je potrebno trebate izraditi specijalne držače.

Obrada profilnih letvi (podnih ili stropnih letvi)

Profilne letve možete obrađivati na dva različita načina:
– prema graničnoj vodilici,
– plošno ležeće na stolu za piljenje.

Osim toga, ovisno od širine profilne letve, rezove možete izvo-
diti sa ili bez vučnog pomicanja.

Uvijek najprije izvršite probu sa namještenim kutom kosog re-
zanja na otpadnom drvu.

Podne letve

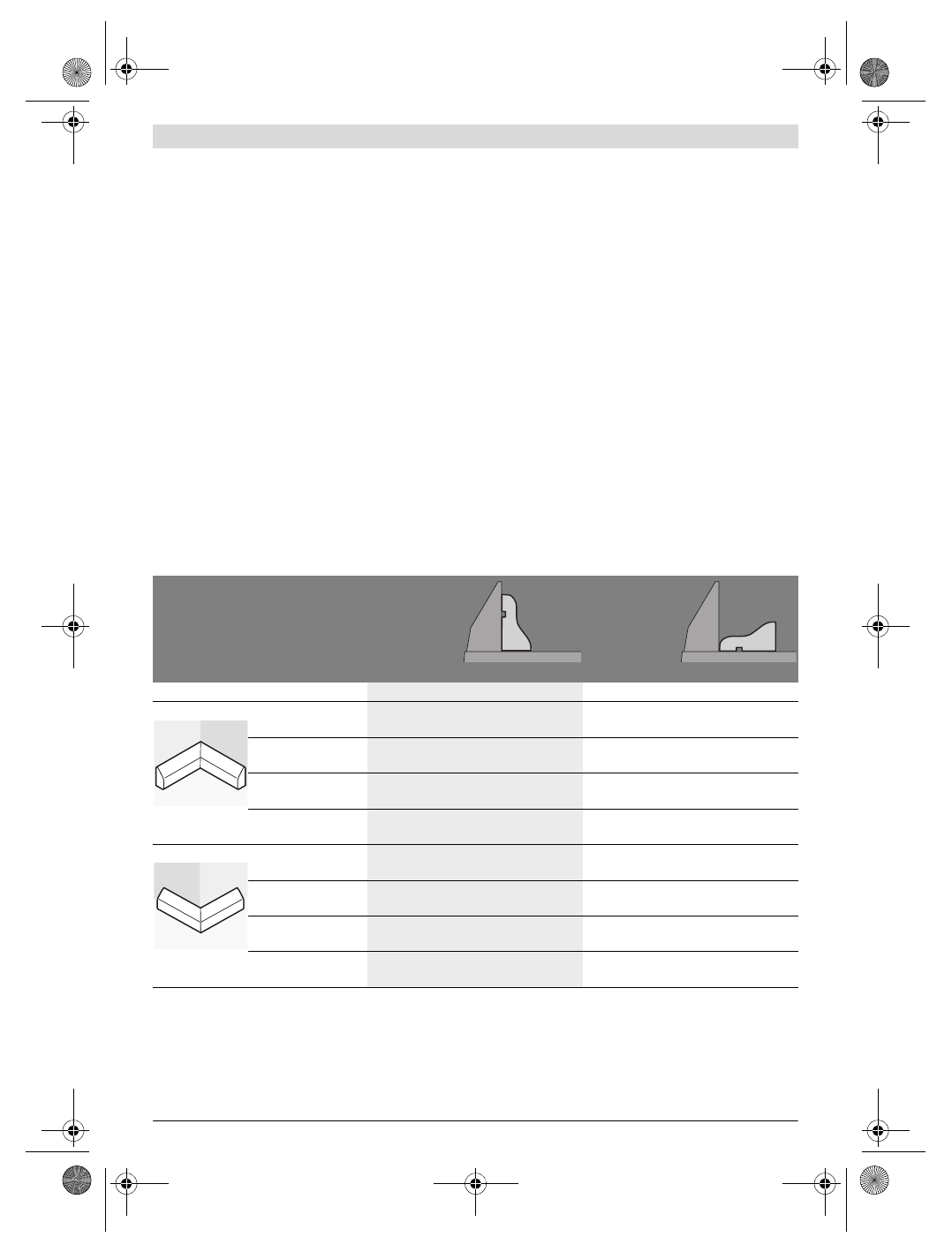

Donja tablica sadrži upute za obradu podnih letvi.

Namještanja

postavljena
prema granič-
noj vodilici

plošno polo-
žena na stol za
piljenje

Podna letva

lijeva strana

desna strana

lijeva strana

desna strana

Unutarnji rub

Horizontalni kut
kosog rezanja

45 ° lijevo

45 ° desno

0 °

0 °

Vertikalni kut kosog
rezanja

0 °

0 °

45 ° lijevo

45 ° desno

Pozicioniranje
izratka

Donji rub na stolu

za piljenje

Donji rub na

stolu za piljenje

Gornji rub na

graničnoj vodilici

Gornji rub na

graničnoj vodilici

Završen izradak
nalazi se ...

... lijevo od reza

... desno od reza

... lijevo od reza

... desno od reza

Vanjski rub

Horizontalni kut
kosog rezanja

45 ° desno

45 ° lijevo

0 °

0 °

Vertikalni kut kosog
rezanja

0 °

0 °

45 ° desno

45 ° lijevo

Pozicioniranje
izratka

Donji rub na stolu

za piljenje

Donji rub na

stolu za piljenje

Gornji rub na

graničnoj vodilici

Gornji rub na

graničnoj vodilici

Završen izradak
nalazi se ...

... desno od reza

... lijevo od reza

... lijevo od reza

... desno od reza
