Бірдей ұзын дайындамаларды аралаңыз
(R суретін қараңыз)

Бірдей ұзын дайындамаларды оңай аралау үшін ұзындық
тіреуішін

36

 пайдалану мүмкін.

Ұзындық тіреуішін аралау үстелінің ұзартқышының

11

 екі

жағында орнату мүмкін.
– Бұғаттау  бұрандасын

35

 босатып, ұзындық тіреуішін

36

қысқыш бұранда

63

 жоғарысынан қайырыңыз.

– Құлыптау бұрандасын

35

 қайта бұрап қойыңыз.

– Аралау үстелінің ұзартқышын

11

 керекті ұзындыққа

реттеңіз („Аралау үстелін ұзарту“ 317 бетінде
қараңыз).

Тереңдікті шектеу тірегін реттеу (Тек аралау)
(S суретін қараңыз)

Егер ойықты аралау немесе аралық тіреуішті пайдалану
керек болса тереңдік тіреуішін жылжыту керек.
– Тереңдік тіреуішін

30

 сыртқа қайырыңыз.

– Бұғаттау тұтқышын

5

 басып, жылжымалы тұтқаны

керекті күйге қайырыңыз.

– Дәлдеу  бұрандасын

29

 бұранда ұшы тереңдік

тіреуішіне

30

 тигенше бұраңыз.

– Жылжымалы тұтқаны жай жоғарыға бағыттаңыз.

Арнайы дайындамалар

Иінді немесе домалақ дайындамаларды аралауда оларды
сырғанудан сақтау қажет. Кесік сызығында дайындама;
тіреуіш планка және аралау үстелінде аралық пайда болуы
мүмкін емес.

Керек болса арнайы ұстағыштарды дайындау қажет.

Профиль рейкаларын (еден немесе төбе планкалары) өңдеу

Профиль рейкаларын екі жолмен өңдеуге болады:
– тіреу  планкасына  тіреп,
– аралау үстелінде жатқызып.

Мұнан былай профиль планкасының еніне байланысты
кесіктерді жылжытумен немесе жылжытусыз орындау
мүмкін.

Реттелген қисайту бұрыштарын алдымен қоқыс ағашымен
тексеріңіз.

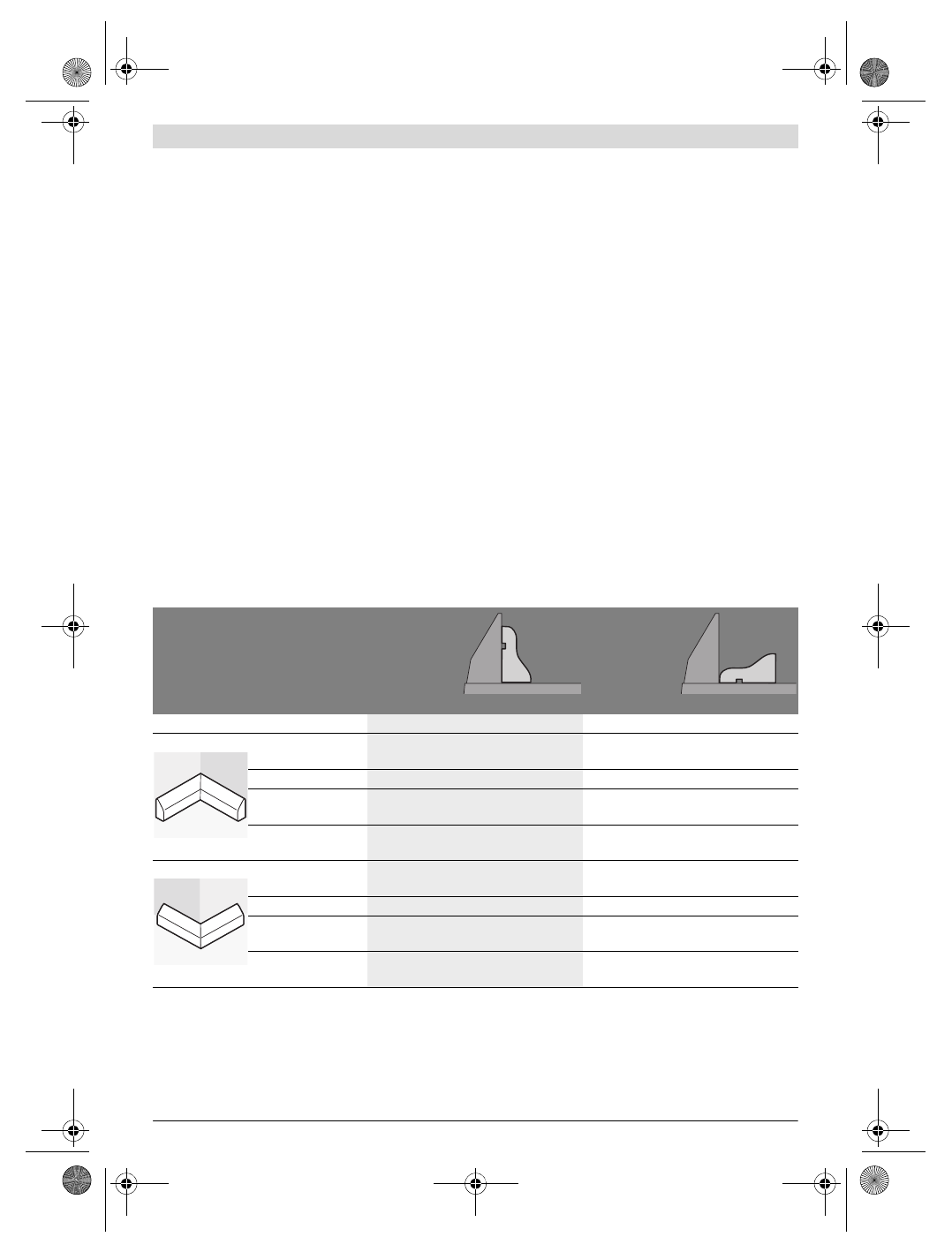

Еден рейкалары

Төмендегі кестеде еден рейкаларын өңдеу туралы нұсқаулықтар бар.

Параметрлер

тіреу
планкасына
тіреп

аралау
үстелінде
жатқызып

Еден рейкасы

сол жақ

оң жақ

сол жақ

оң жақ

Ішкі қыры

көлденең қисайту
бұрышы

45 ° солға

45 °  оңға

0 °

0 °

тік қисайту бұрышы

0 °

0 °

45 °  солға

45 °  оңға

Дайындаманы
орналастыру

Төменгі қырын

аралау үстеліне

Төменгі қырын

аралау үстеліне

Жоғарғы қыры

тіреу планкасында

Жоғарғы қыры

тіреу планкасында

Дайын дайындама
орналасқан жері:

кесіктен сол жақта кесіктен оң жақта кесіктен сол жақта кесіктен оң жақта

Сыртқы қыры

көлденең қисайту
бұрышы

45 ° оңға

45 ° солға

0 °

0 °

тік қисайту бұрышы

0 °

0 °

45 ° оңға

45 ° солға

Дайындаманы
орналастыру

Төменгі қырын

аралау үстеліне

Төменгі қырын

аралау үстеліне

Жоғарғы қыры

тіреу планкасында

Жоғарғы қыры

тіреу планкасында

Дайын дайындама
орналасқан жері:

кесіктен оң жақта кесіктен сол жақта кесіктен сол жақта кесіктен оң жақта
