90

 | Português

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

Serrar peças com o mesmo comprimento (veja figura R)

Para serrar facilmente peças do mesmo comprimento é pos-
sível utilizar um esbarro longitudinal

36

.

O esbarro longitudinal pode ser montado de ambos os lados
da extensão da mesa de serra

11

.

– Soltar o parafuso de travamento

35

 e bascular o esbarro

longitudinal

36

 sobre o parafuso de aperto

63

.

– Reapertar o parafuso de travamento

35

.

– Ajustar a extensão da mesa de serra

11

 no comprimento

desejado (veja “Alongar a mesa de serra”, página 86).

Ajustar o esbarro de profundidade (serrar ranhuras)
(veja figura S)

O limitador de profundidade deve ser ajustado se for serrada
uma ranhura ou se for usado um limitador de distância.

– Girar o limitador de profundidade

30

 para fora.

– Premir a alavanca de travamento

5

 e deslocar o braço de

deslize para a posição desejada.

– Girar o parafuso de ajuste

29

 até a extremidade do parafuso

entrar em contacto com o limitador de profundidade

30

.

– Conduzir lentamente o braço de deslize para cima.

Peças especiais

Ao serrar peças curvadas ou redondas é necessário fixá-las
firmemente, de modo que não possam se movimentar. Na li-
nha de corte não deve haver fendas entres a peça a ser traba-
lhada, o carril limitador e a mesa de serrar.

Se necessário, deverão ser fabricados suportes especiais.

Trabalhar tramelas perfiladas (tramelas de soalho e de tecto)

Tramelas perfiladas podem ser trabalhadas de duas maneiras:
– encostadas contra o carril limitador,
– apoiadas de forma plana sobre a mesa de serrar.

Além disso, é possível executar cortes com ou sem movimen-
to de tracção, independente da largura da tramela perfilada.

Sempre deverá testar o ângulo de meia-esquadria ajustado
num pedaço de madeira que for deitar fora.

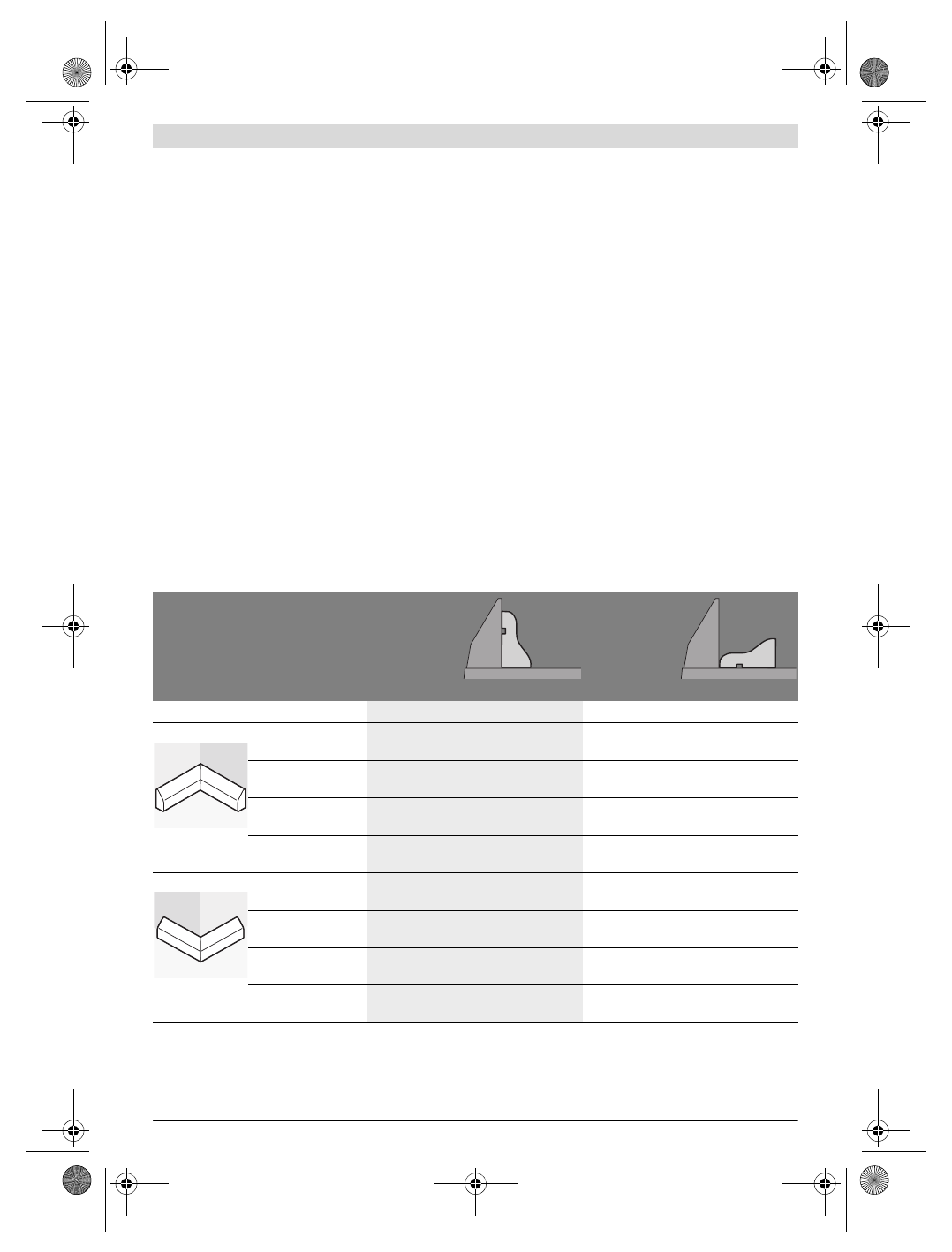

Tramelas de soalho

A tabela a seguir contém indicações para o trabalho em tramelas de soalho.

Ajustes

encostado no
carril
limitador

apoiadas de
forma plana
sobre a mesa
de serrar

Tramela de soalho

lado esquerdo

lado direito

lado esquerdo

lado direito

Canto interior

ângulo de meia-esqua-
dria horizontal

45 ° esquerda

45 ° direita

0 °

0 °

Ângulo de meia-es-
quadria vertical

0 °

0 °

45 ° esquerda

45 ° direita

Posicionamento da
peça a ser trabalhada

Canto inferior da

mesa de serrar

Canto inferior da

mesa de serrar

Canto superior no

carril limitador

Canto superior no

carril limitador

A peça a ser trabalha-
da se encontra ...

... no lado esquerdo

do corte

... no lado direito

do corte

... no lado esquerdo

do corte

... no lado direito

do corte

Canto exterior

ângulo de meia-esqua-
dria horizontal

45 ° direita

45 ° esquerda

0 °

0 °

Ângulo de meia-es-
quadria vertical

0 °

0 °

45 ° direita

45 ° esquerda

Posicionamento da
peça a ser trabalhada

Canto inferior da

mesa de serrar

Canto inferior da

mesa de serrar

Canto superior no

carril limitador

Canto superior no

carril limitador

A peça a ser trabalha-
da se encontra ...

... no lado direito do

corte

... no lado esquer-

do do corte

... no lado esquerdo

do corte

... no lado direito

do corte
