 | Português

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

Descrição do produto e da potência

Devem ser lidas todas as indicações de ad-
vertência e todas as instruções.

O desres-

peito das advertências e instruções apresenta-
das abaixo pode causar choque eléctrico,
incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta é destinada à utilização como aparelho estacio-
nário, para cortes longitudinais e transversais, rectos, em ma-
deira. São possíveis ângulos de meia-esquadria horizontais
de – 52 ° a +60 ° e ângulos de meia-esquadria verticais de 47 °
(lado esquerdo) a 47 ° (lado direito).
A potência da ferramenta eléctrica é apropriada para serrar
madeiras duras e macias, assim como também placas de aglo-
merado de madeira e de fibras.

Utilizando as respectivas lâminas de serra é possível serrar
perfis de alumínio e de plástico.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-
sentação da ferramenta eléctrica na página de esquemas.

1

Saco de pó

2

Adaptador de aspiração

3

Placa de advertência laser

4

Punho

5

Alavanca de bloqueio

6

Capa de protecção

7

Punho de transporte

8

Capa de protecção pendular

9

Extensão do carril limitador

10

Carril limitador

11

Alongamento da mesa de trabalho

12

Orifícios para montagem

13

Placa de alimentação

14

Movimento livre do ângulo

15

Manípulo de fixação para qualquer ângulo de meia-
esquadria (horizontal)

16

Alavanca para pré-ajuste do ângulo de meia-esquadria
(horizontal)

17

Punho de aperto para qualquer ângulo de meia-esqua-
dria (vertical)

18

Ranhuras para ângulas de meia-esquadria padrões

19

Cavidades de pega

20

Chave de sextavado interior (6 mm/4 mm)

21

Chave de sextavado interior (2 mm)

22

Sargento

23

Rolo de deslize

24

Indicador de ângulo (vertical) para a faixa direita do
ângulo de meia-esquadria  (0 ° até 47 °)

25

Protecção contra aparas

26

Alavanca de fixação do mecanismo de deslize

27

Capa de protecção contra laser

28

Braço de deslize

29

Parafuso de ajuste do esbarro de profundidade

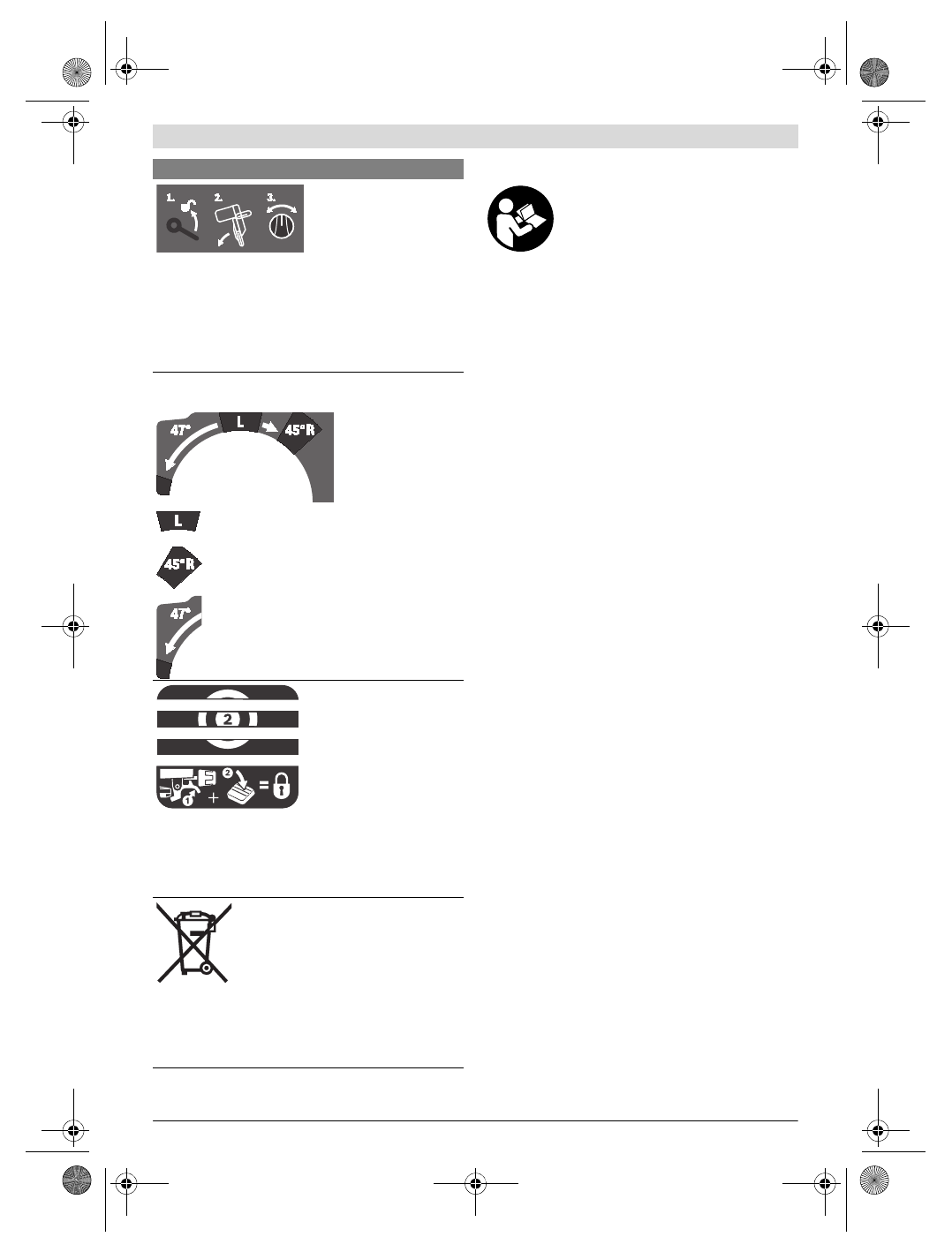

Indica os passos individuais para ajustar o ângulo de meia-
esquadria vertical.

1.

 Soltar o punho de aperto

2.

 Deslocar o braço de deslize levemente para a esquerda

3.

 Ajustar a faixa de ângulo de meia-esquadria desejado com

o manípulo giratório

Ajustar as faixas de ângulo de meia-esquadria verticais com
o manípulo giratório

Inclinação da lâmina de serra para a esquerda
(45 ° até 0 °)

Inclinação da lâmina de serra para a direita
(0 ° até 45 °)

Completa faixa de rotação do braço deslizante
(– 47 ° até +47 °)

Para ajustar ângulos de meia-esquadria horizontais é neces-
sário que a mesa de serra possa ser movimentada livremente
e que o movimento livre do ângulo seja bloqueado:

– Puxar a alavanca



 e ao mesmo tempo premir a parte

dianteira do movimento livre do ângulo



 para baixo

Não deitar ferramentas eléctricas no lixo do-
méstico!

Apenas países da União Europeia:

De acordo com a directiva européia
2012/19/UE para aparelhos eléctricos e
electrónicos velhos, e com as respectivas re-
alizações nas leis nacionais, as ferramentas
eléctricas que não servem mais para a utili-
zação, devem ser enviadas separadamente a
uma reciclagem ecológica.

Símbolos e seus significados
