Розпилювання заготовок однакової довжини
(див. мал. R)

Для простого розпилювання заготовок однакової
довжини можна використовувати поздовжній упор

36

.

Поздовжній упор можна монтувати з обох боків
подовжувача стола

11

.

– Відпустіть фіксуючий гвинт

35

 і поверніть поздовжній

упор

36

 до затискного гвинта

63

.

– Знову затягніть фіксуючий гвинт

35

.

– Установіть подовжувач стола

11

 на необхідну довжину

(див. «Подовження стола», стор. 300).

Настроювання обмежувача глибини
(випилювання пазів) (див. мал. S)

Обмежувач глибини необхідно переналаштувати, якщо Ви
збираєтесь випилювати пази або використовувати
дистанційний упор.

– Поверніть обмежувач глибини

30

 назовні.

– Натисніть фіксуючий важіль

5

 та поверніть кронштейн в

потрібне положення.

– Відрегулюйте юстирувальний гвинт

29

 так, щоб його

кінець торкався обмежувача глибини

30

.

– Повільно підніміть кронштейн вверх.

Особливі заготовки

Щоб розпилювати вигнутий або круглий матеріал, треба
особливим чином зафіксувати його, щоб він не совався.
На лінії розпилювання не повинно бути щілин між
оброблюваним матеріалом, упорною планкою і столом.

За необхідністю виготуйте спеціальне кріплення.

Обробка профільних рейок (плінтусів та стельових рейок)

Профільні рейки можна обробляти двома способами:
– встановивши їх до упорної планки,
– поклавши їх на стіл.

Крім того, в залежності від ширини профільної рейки
розпилювання можна здійснювати з підтягуванням або
без нього.

Спочатку перевірте встановлений кут розпилювання на
непотрібному куску деревини.

Плінтуси

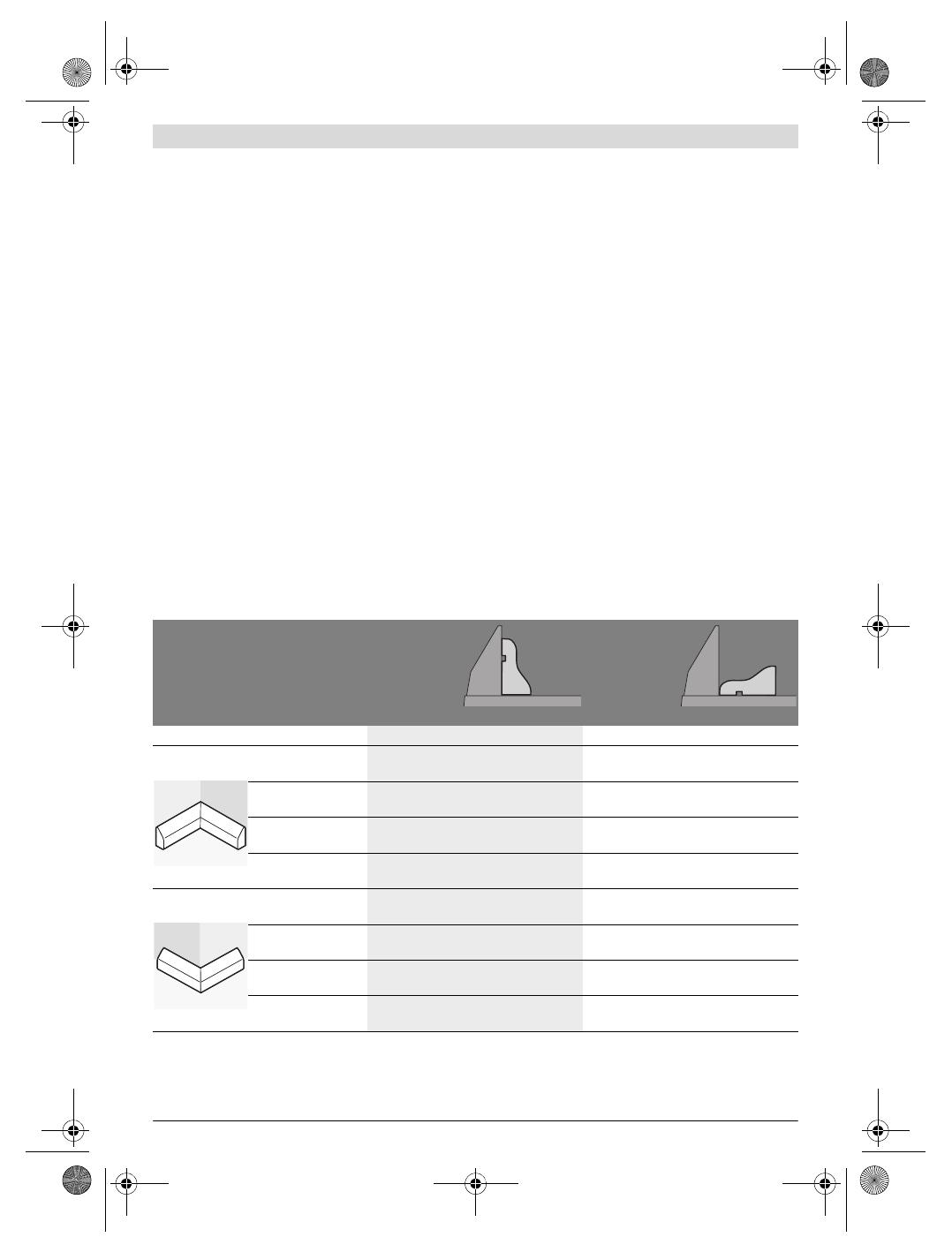

В таблиці нижче містяться вказівки щодо обробки плінтусів.

настройки

вертикальне
приставлен-
ня до упорної
шини

горизонталь-
не розташу-
вання на
столі

плінтус

лівий бік

правий бік

лівий бік

правий бік

внутрішній
край

горизонтальний кут
розпилювання

45 ° зліва

45 °  справа

0 °

0 °

вертикальний кут
розпилювання

0 °

0 °

45 °  зліва

45 °  справа

положення оброблю-
ваного матеріалу

нижній край на

столі

нижній край на

столі

верхній край на

упорній планці

верхній край на

упорній планці

готова частина
знаходиться …

... ліворуч від

розпилу

... праворуч від

розпилу

... ліворуч від

розпилу

... праворуч від

розпилу

зовнішній
край

горизонтальний кут
розпилювання

45 ° справа

45 ° зліва

0 °

0 °

вертикальний кут
розпилювання

0 °

0 °

45 ° справа

45 ° зліва

положення оброблю-
ваного матеріалу

нижній край на

столі

нижній край на

столі

верхній край на

упорній планці

верхній край на

упорній планці

готова частина
знаходиться …

... праворуч від

розпилу

... ліворуч від

розпилу

... ліворуч від

розпилу

... праворуч від

розпилу
