Deckenleisten (nach US-Standard)

Grundeinstellungen prüfen und einstellen

Zur Gewährleistung präziser Schnitte müssen Sie nach inten-
sivem Gebrauch die Grundeinstellungen des Elektrowerk-
zeugs überprüfen und gegebenenfalls einstellen.
Dazu benötigen Sie Erfahrung und entsprechendes Spezial-
werkzeug.

Eine Bosch-Kundendienststelle führt diese Arbeit schnell und
zuverlässig aus.

Laser justieren
Hinweis:

Zum Testen der Laserfunktion muss das Elektro-

werkzeug an die Stromversorgung angeschlossen sein.



Betätigen Sie während des Justierens des Lasers (z.B.
beim Bewegen des Gleitarms) niemals den Ein-/Aus-
schalter.

Ein unabsichtliches Starten des Elektrowerk-

zeugs kann zu Verletzungen führen.

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Drehen Sie den Sägetisch

38

 bis zur Einkerbung

18

 für 0 °.

Der Hebel

16

 muss spürbar in die Einkerbung einrasten.

– Schalten Sie die Laserstrahlen mit dem Schalter

61

 ein.

Überprüfen:

 (siehe Bild T1)

– Zeichnen Sie auf ein Werkstück eine gerade Schnittlinie.
– Drücken Sie auf den Arretierhebel

5

 und führen Sie den

Gleitarm mit dem Handgriff

4

 langsam nach unten.

– Richten Sie das Werkstück so aus, dass die Zähne des

Sägeblatts mit der Schnittlinie fluchten.

– Halten Sie das Werkstück in dieser Position fest und führen

Sie den Gleitarm langsam wieder nach oben.

– Spannen Sie das Werkstück fest.
– Schalten Sie die Laserstrahlen mit dem Schalter

61

 ein.

Die Laserstrahlen müssen auf der gesamten Länge links und
rechts im selben Abstand von der aufgezeichneten Schnitt-
linie auf dem Werkstück sein, auch wenn der Gleitarm nach
unten geführt wird.

Einstellen der Bündigkeit:

 (siehe Bild T2)

– Drehen Sie die jeweilige Stellschraube

64

 mit dem Innen-

sechskantschlüssel (2 mm)

21

, bis die Laserstrahlen den-

selben Abstand zur aufgezeichneten Schnittlinie auf dem
Werkstück haben.

Eine Drehung gegen den Uhrzeigersinn bewegt den Laser-
strahl von links nach rechts, eine Drehung im Uhrzeigersinn
bewegt den Laserstrahl von rechts nach links.

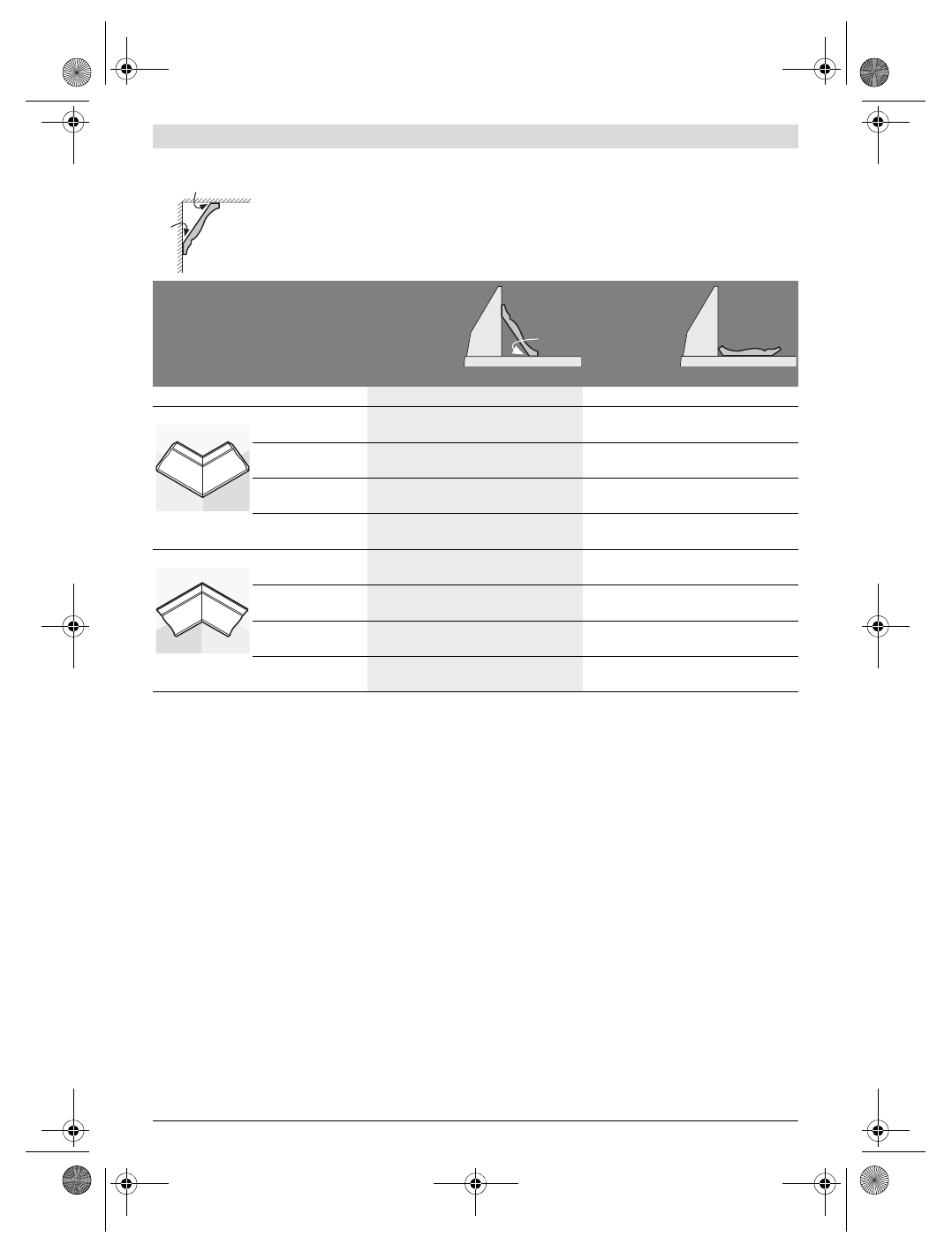

Wenn Sie die Deckenleisten flach auf dem Sägetisch liegend bearbeiten wollen, müssen Sie den hori-
zontalen Gehrungswinkel auf 31,6° (Sägetisch nach links oder rechts gedreht) und den vertikalen Geh-
rungswinkel auf 33,9° (Gleitarm nach links oder rechts geschwenkt) einstellen.
Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Deckenleisten.

Einstellungen

gegen die
Anschlag-
schiene
angestellt

flach liegend
auf dem
Sägetisch

Deckenleiste

linke Seite

rechte Seite

linke Seite

rechte Seite

Innenkante

horizontaler
Gehrungswinkel

45 ° rechts

45 ° links

31,6 ° rechts

31,6 ° links

vertikaler Gehrungs-
winkel

0 °

0 °

33,9 ° links

33,9 ° rechts

Positionierung des
Werkstücks

Unterkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... rechts vom

Schnitt

... links vom

Schnitt

... links vom

Schnitt

... rechts vom

Schnitt

Außenkante

horizontaler
Gehrungswinkel

45 ° links

45 ° rechts

31,6 ° links

31,6 ° rechts

vertikaler Gehrungs-
winkel

0 °

0 °

33,9 ° rechts

33,9 ° links

Positionierung des
Werkstücks

Unterkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... rechts vom

Schnitt

... links vom

Schnitt

... links vom

Schnitt

... rechts vom

Schnitt

52°

38°

52°
