240

 | Česky

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

Stropní lišty (podle US-standardu)

Kontrola a seřízení základních nastavení

Pro zaručení přesných řezů musíte po intenzívním použití
zkontrolovat základní nastavení elektronářadí a případně je
seřídit.
K tomu potřebujete zkušenost a příslušný speciální nástroj.

Servisní středisko Bosch provádí tyto práce rychle a spoleh-
livě.

Seřízení laseru
Upozornění:

Pro testování funkce laseru musí být elektroná-

řadí připojené na zdroj proudu.



Během seřizování laseru (např. při pohybu kluzného ra-
mene) nikdy nemanipulujte se spínačem.

Neúmyslný

start elektronářadí může vést ke zranění.

– Dejte elektronářadí do pracovní polohy.
– Otočte stůl pily

38

 až k zářezu

18

 pro 0 °. Páčka

16

 musí

znatelně zapadnout do zářezu.

– Laserové paprsky zapněte pomocí spínače

61

.

Kontrola:

 (viz obr. T1)

– Nakreslete na obrobek přímou čáru řezu.
– Stlačte aretační páčku

5

 a veďte kluzné rameno pomocí ru-

kojeti

4

 pomalu dolů.

– Obrobek vyrovnejte tak, aby zuby pilového kotouče byly v

jedné přímce s čárou řezu.

– Podržte obrobek pevně v této poloze a veďte kluzné rame-

no zase pomalu nahoru.

– Obrobek  upněte.
– Laserové paprsky zapněte pomocí spínače

61

.

Paprsky laseru musejí být po celé délce vlevo i vpravo ve stej-
né vzdálenosti od nakreslené čáry řezu na obrobku, i když je
kluzné rameno vedeno dolů.

Seřízení totožnosti:

 (viz obr. T2)

– Otáčejte příslušný seřizovací šroub

64

 pomocí klíče na

vnitřní šestihrany (2 mm)

21

 až paprsek laseru má po celé

délce stejnou vzdálenost k na obrobku nakreslené čáře
řezu.

Otáčení proti směru hodinových ručiček pohybuje paprskem
laseru zleva doprava, otáčení po směru hodinových ručiček
pohybuje paprskem laseru zprava doleva.

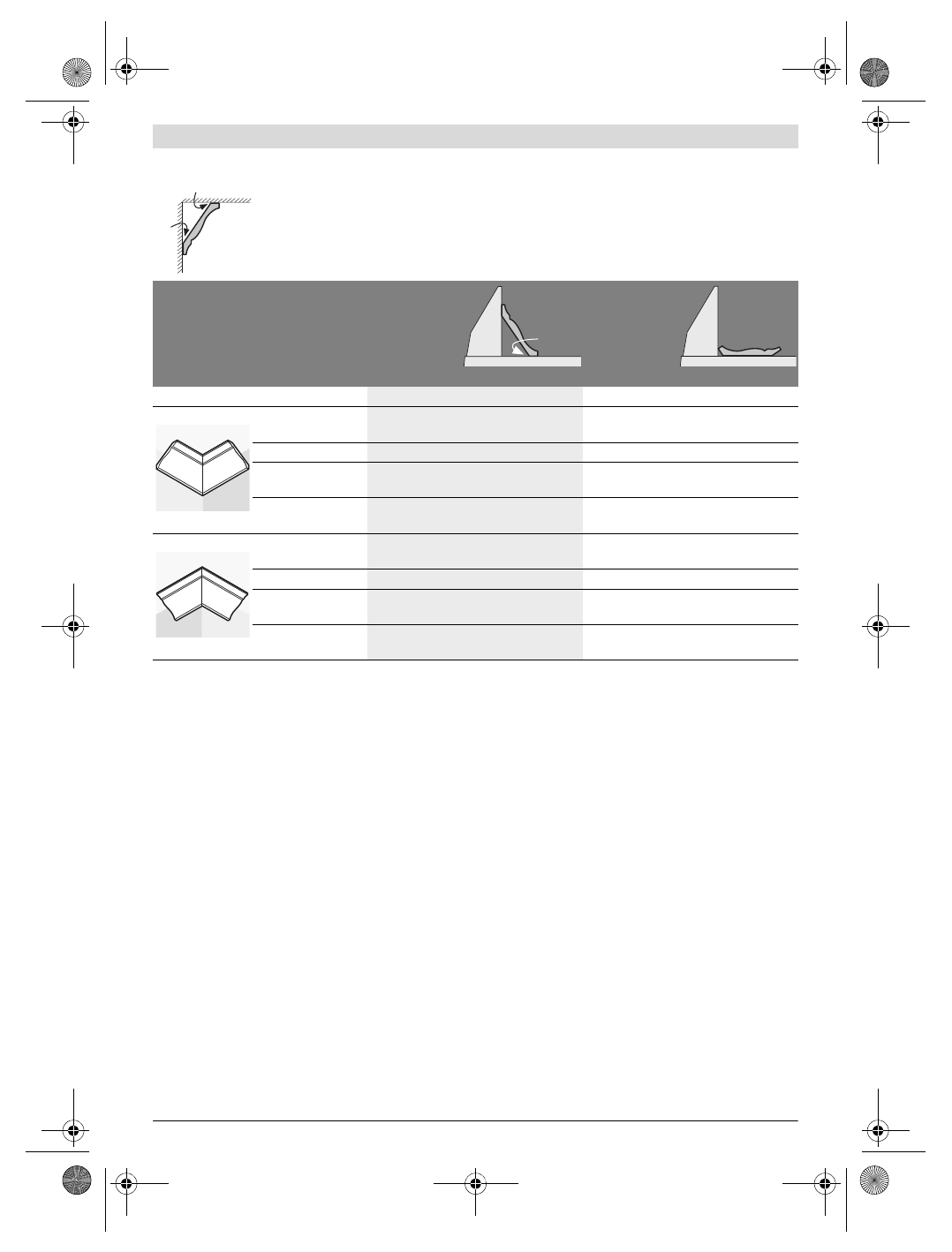

Pokud chcete opracovávat stropní lišty ležící plochou na stole pily, musíte nastavit horizontální úhel po-
kosu na 31,6 ° (stůl pily otočený doleva nebo doprava) a vertikální úhel sklonu na 33,9 ° (kluzné rameno
natočené doleva nebo doprava).
Následující tabulka obsahuje upozornění pro opracování stropních lišt.

Nastavení

postavené
proti dorazo-
vé liště

ležící plochou
na stole pily

Stropní lišta

levá strana

pravá strana

levá strana

pravá strana

Vnitřní hrana

horizontální úhel
pokosu

45 ° vpravo

45 ° vlevo

31,6 ° vpravo

31,6 ° vlevo

vertikální úhel sklonu

0 °

0 °

33,9 ° vlevo

33,9 ° vpravo

Polohování obrobku

spodní hrana na

dorazové liště

spodní hrana na

dorazové liště

horní hrana na

dorazové liště

horní hrana na

dorazové liště

Hotový obrobek se
nachází ...

... vpravo od řezu

... vlevo od řezu

... vlevo od řezu

... vpravo od řezu

Vnější hrana

horizontální úhel
pokosu

45 ° vlevo

45 ° vpravo

31,6 ° vlevo

31,6 ° vpravo

vertikální úhel sklonu

0 °

0 °

33,9 ° vpravo

33,9 ° vlevo

Polohování obrobku

spodní hrana na

dorazové liště

spodní hrana na

dorazové liště

horní hrana na

dorazové liště

horní hrana na

dorazové liště

Hotový obrobek se
nachází ...

... vpravo od řezu

... vlevo od řezu

... vlevo od řezu

... vpravo od řezu

52°

38°

52°
