328

 | Română

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

Descrierea produsului şi a
performanţelor

Citiţi toate indicaţiile de avertizare şi in-
strucţiunile.

Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate provoca
electrocutare, incendii şi/sau răniri grave.

Utilizare conform destinaţiei

Scula electrică este destinată executării în regim staţionar de
tăieri drepte longitudinale şi transversale în lemn. Sunt posi-
bile unghiuri de înclinare în plan orizontal între – 52 ° şi +60 °
cât şi unghiuri de înclinare în plan vertical între 47 ° (în partea
stângă) şi 47 ° (în partea dreaptă).
Puterea sculei electrice este dimensionată pentru tăierea
lemnului de esenţă tare şi moale cât şi a PAL-ului şi a plăcilor
din fibre.

Cu pânze de ferăstrău adecvate, este posibilă şi debitarea
profilelor din aluminiu şi material plastic.

Elemente componente

Numerotarea elementelor componente se referă la schiţele
sculei electrice de la paginile grafice.

1

Sac colector de praf

2

Adaptor de aspirare

3

Plăcuţă de avertizare laser

4

Mâner

5

Pârghie de blocare

6

Apărătoare

7

Mâner de transport

8

Apărătoare-disc

9

Prelungire şină opritoare

10

Şină opritoare

11

Prelungirea mesei de lucru pentru ferăstrău

12

Găuri pentru montaj

13

Placă intermediară

14

Dispozitiv pentru unghi liber

15

Manetă de fixare pentru unghiurile de înclinare
(în plan orizontal)

16

Pârghie pentru reglajul prealabil al unghiurilor de înclinare
(în plan orizontal)

17

Manetă de fixare pentru unghiurile de înclinare
(în plan vertical)

18

Marcaje crestate pentru unghiurile de înclinare standard

19

Mânere

20

Cheie imbus hexagonală (6 mm/4 mm)

21

Cheie imbus (2 mm)

22

Menghină

23

Rolă culisantă

24

Indicator unghiuri (în plan vertical) pentru domeniul un-
ghiurilor de înclinare din partea dreaptă  (0 ° până la 47 °)

25

Deflector de aşchii

26

Pârghie de strângere a mecanismului de glisare

27

Capac de protecţie laser

28

Braţul culisant

29

Şurub de ajustare al limitatorului de reglare a adâncimii

30

Limitator de reglare a adâncimii

31

Dispozitiv de siguranţă pentru transport

32

Scala unghiurilor de înclinare (în plan vertical)

33

Indicator unghiuri (în plan vertical) pentru domeniul un-
ghiurilor de înclinare stânga  (47 ° până la 0 °)

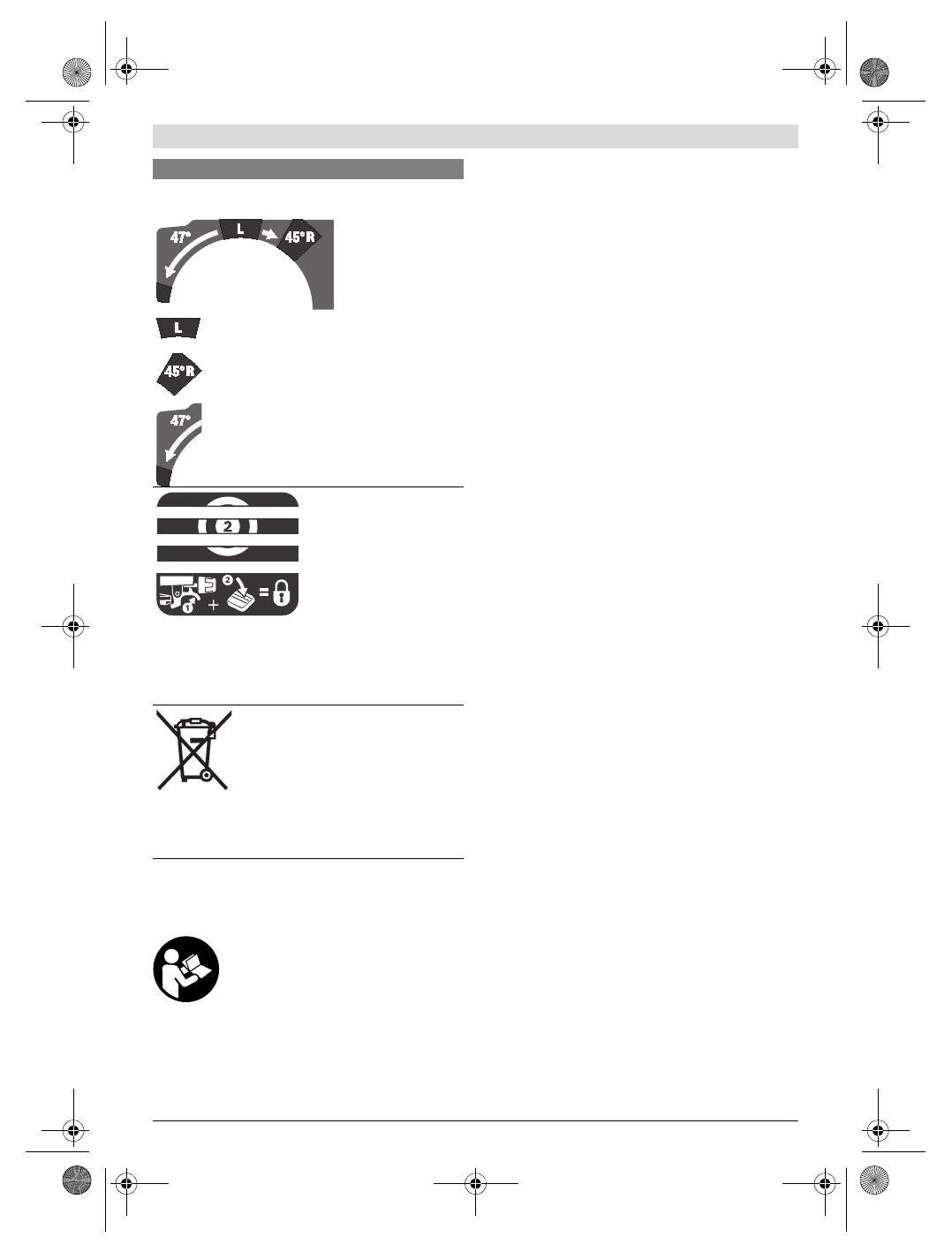

Reglarea domeniilor unghiurilor de înclinare în plan vertical
cu butonul rotativ

înclinarea spre stânga a pânzei de ferăstrău
(45 ° până  la 0 °)

înclinarea spre dreapta a pânzei de ferăstrău
(0 ° până la 45 °)

Domeniu total de rabatare al braţului culisant
(– 47 ° până la +47 °)

Pentru reglarea unghiurilor de înclinare în plan orizontal, ma-
sa de lucru pentru ferăstrău trebuie să fie mobilă, respectiv
dispozitivul pentru unghi liber trebuie să fie blocat:
– Trageţi în sus pârghia



 şi împingeţi simultan în faţă jos

dispozitivul pentru unghi liber



.

Nu aruncaţi sculele electrice în gunoiul me-
najer!

Numai pentru ţările UE:

Conform Directivei Europene 2012/19/UE
privind deşeurile de echipamente electrice
şi electronice şi transpunerea acesteia în le-
gislaţia naţională, sculele electrice scoase
din uz trebuie colectate separat şi direcţio-
nate către o staţie de reciclare ecologică.

Simboluri şi semnificaţia acestora
