114

 | Nederlands

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-
le voorschriften.

Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel
tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor gebruik als
staand gereedschap voor schulpen en afkorten met een rech-
te zaaglijn in hout. Daarom zijn horizontale verstekhoeken van
– 52 °  tot  +60 °  en  verticale  verstekhoeken  van  47 °  (aan  lin-
kerzijde) tot 47 ° (aan rechterzijde) mogelijk.
De capaciteit van het elektrische gereedschap is geschikt
voor het zagen van hard en zacht hout, spaanplaat en vezel-
plaat.

Bij gebruik van geschikte zaagbladen is het zagen van alumini-
umprofielen en kunststof mogelijk.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen
van het elektrische gereedschap op de pagina’s met afbeel-
dingen.

1

Stofzak

2

Afzuigadapter

3

Laser-waarschuwingsplaatje

4

Handgreep

5

Blokkeerhendel

6

Beschermkap

7

Transportgreep

8

Pendelbeschermkap

9

Verlenging van de aanslagrails

10

Aanslagrail

11

Zaagtafelverlenging

12

Boorgaten voor montage

13

Inlegplaat

14

Hoekvrijloop

15

Vastzetknop voor verstekhoek naar wens (horizontaal)

16

Hendel voor voorinstelling verstekhoek (horizontaal)

17

Spangreep voor verstekhoek naar wens (verticaal)

18

Inkepingen voor standaardverstekhoek

19

Greepuitsparingen

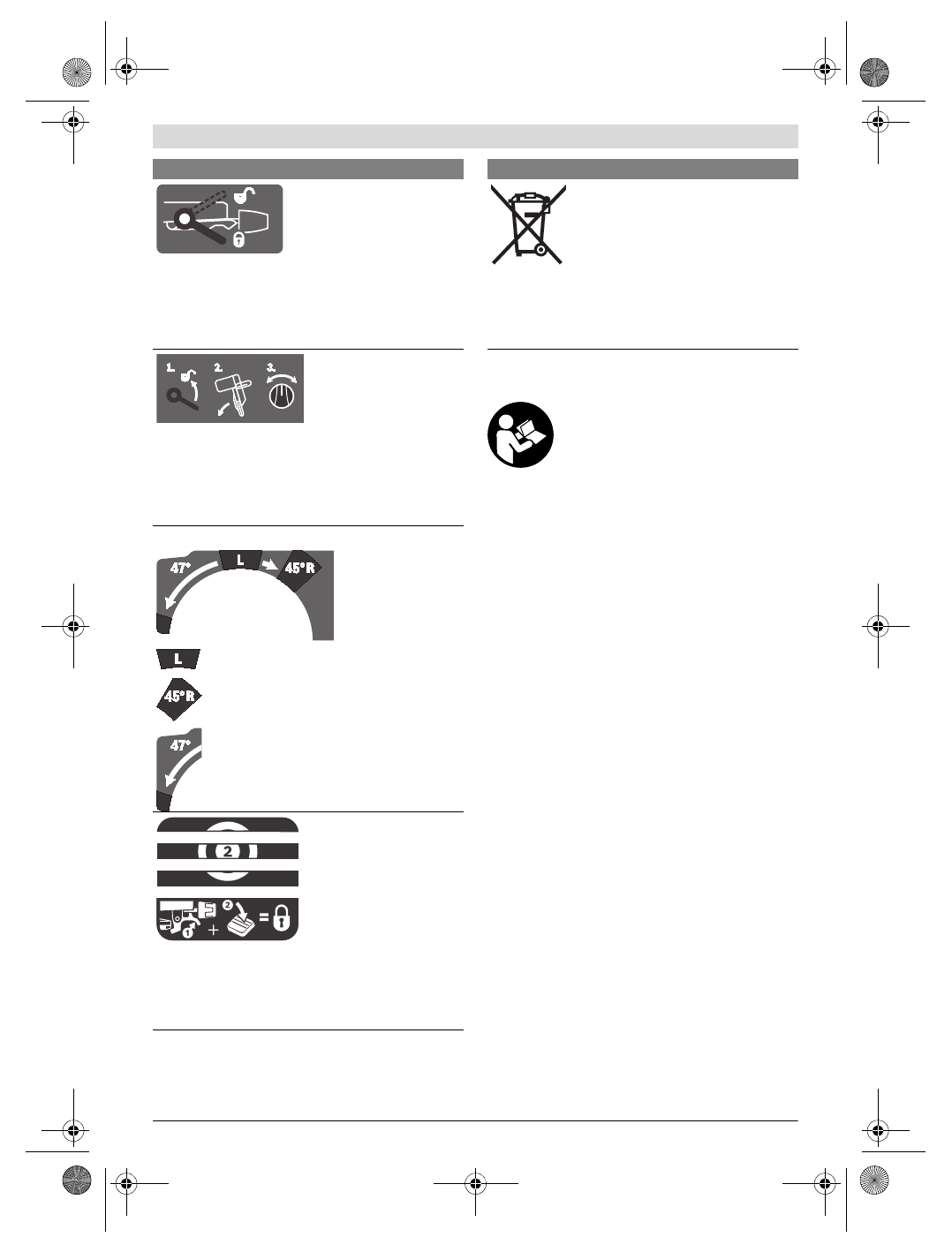

Spangreep open:
Er kunnen verticale verstekhoeken worden ingesteld.

Spangreep gesloten:
De ingestelde verticale verstekhoek van de glijarm wordt
vastgehouden.

Geeft de afzonderlijke stappen voor het instellen van de ver-
ticale verstekhoek aan.

1.

 Spangreep losmaken

2.

 Glijarm licht naar links zwenken

3.

 Gewenst verstekhoekbereik op draaiknop instellen

Verticale verstekhoekbereiken op draaiknop instellen

Helling zaagblad naar links (45 ° tot 0 °)

Helling zaagblad naar rechts (0 ° tot 45 °)

Volledig zwenkbereik van glijarm
(– 47 ° tot +47 °)

Voor het instellen van willekeurige horizontale verstekhoe-
ken moet de zaagtafel vrij beweegbaar zijn, resp. de hoek-
vrijloop geblokkeerd worden:

– Aan  hendel



 trekken en tegelijkertijd de hoekvrijloop



vooraan omlaag duwen.

Symbolen en hun betekenis

Gooi elektrische gereedschappen niet bij het
huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU
betreffende elektrische en elektronische ou-
de apparaten en de omzetting van de richtlijn
in nationaal recht moeten niet meer bruikbare
elektrische gereedschappen apart worden in-
gezameld en op een voor het milieu verant-
woorde wijze worden hergebruikt.

Symbolen en hun betekenis
