 Polski |

225

Bosch Power Tools

1 609 92A 0XN | (13.10.14)

Listwy sufitowe (wg amerykańskich standardów)

Kontrola i wykonywanie ustawień podstawowych

Aby zagwarantować precyzję cięć, należy po intensywnym
użytkowaniu skontrolować i w razie potrzeby poprawić pod-
stawowe ustawienia elektronarzędzia.
Niezbędne jest do tego doświadczenie oraz odpowiednie spe-
cjalistyczne narzędzia.

Autoryzowana placówka serwisowa firmy Bosch przepro-
wadza te prace szybko i niezawodnie.

Wyregulowanie lasera
Wskazówka:

Aby móc przetestować działanie lasera, elek-

tronarzędzie należy podłączyć do zasilania prądem.



Podczas justowania lasera należy uważać, aby nie wcis-
nąć włącznika/wyłącznika (np. przesuwając ramię śliz-
gowe).

Niezamierzone uruchomienie elektronarzędzia

może spowodować obrażenia ciała.

– Ustawić elektronarzędzie w pozycji roboczej.
– Przekręcić stół pilarski

38

 aż do zagłębienia

18

 dla 0 °.

Dźwignia

16

 musi słyszalnie zaskoczyć we wgłębienie.

– Wiązki lasera włącza się za pomocą przełącznika

61

.

Kontrola:

 (zob. rys. T1)

– Narysować na przedmiocie obrabianym prostą linię cięcia.
– Wcisnąć dźwignię blokującą

5

 i wolno poprowadzić do do-

łu ramię ślizgowe, trzymając je za uchwyt

4

.

– Ułożyć przedmiot obrabiany w taki sposób, aby zęby tar-

czy pilarskiej znalazły się w jednej linii z linią cięcia.

– Unieruchomić obrabiany element w tej pozycji i wolno

przestawić ramię ślizgowe ponownie do góry.

– Zamocować przedmiot obrabiany.
– Wiązki lasera włącza się za pomocą przełącznika

61

.

Wiązki lasera muszą znajdować się w tej samej odległości z le-
wej jak i z prawej strony na całej długości narysowanej linii
cięcia na obrabianym elemencie, także wówczas, gdy ramię
ślizgowe przesuwane jest do dołu.

Ustawienie skupienia:

  (zob. rys. T2)

– Kręcić śrubą nastawczą

64

 za pomocą klucza imbusowego

(2 mm)

21

, aż wiązka lasera będzie na całej długości miała

ten sam odstęp od narysowanej linii cięcia na przedmiocie
obrabianym.

Obrót w kierunku przeciwnym do ruchu wskazówek zegara
porusza wiązkę laserową z lewej na prawą stronę, obrót w kie-
runku zgodnym z ruchem wskazówek zegara porusza wiązkę
laserową ze strony prawej na lewą.

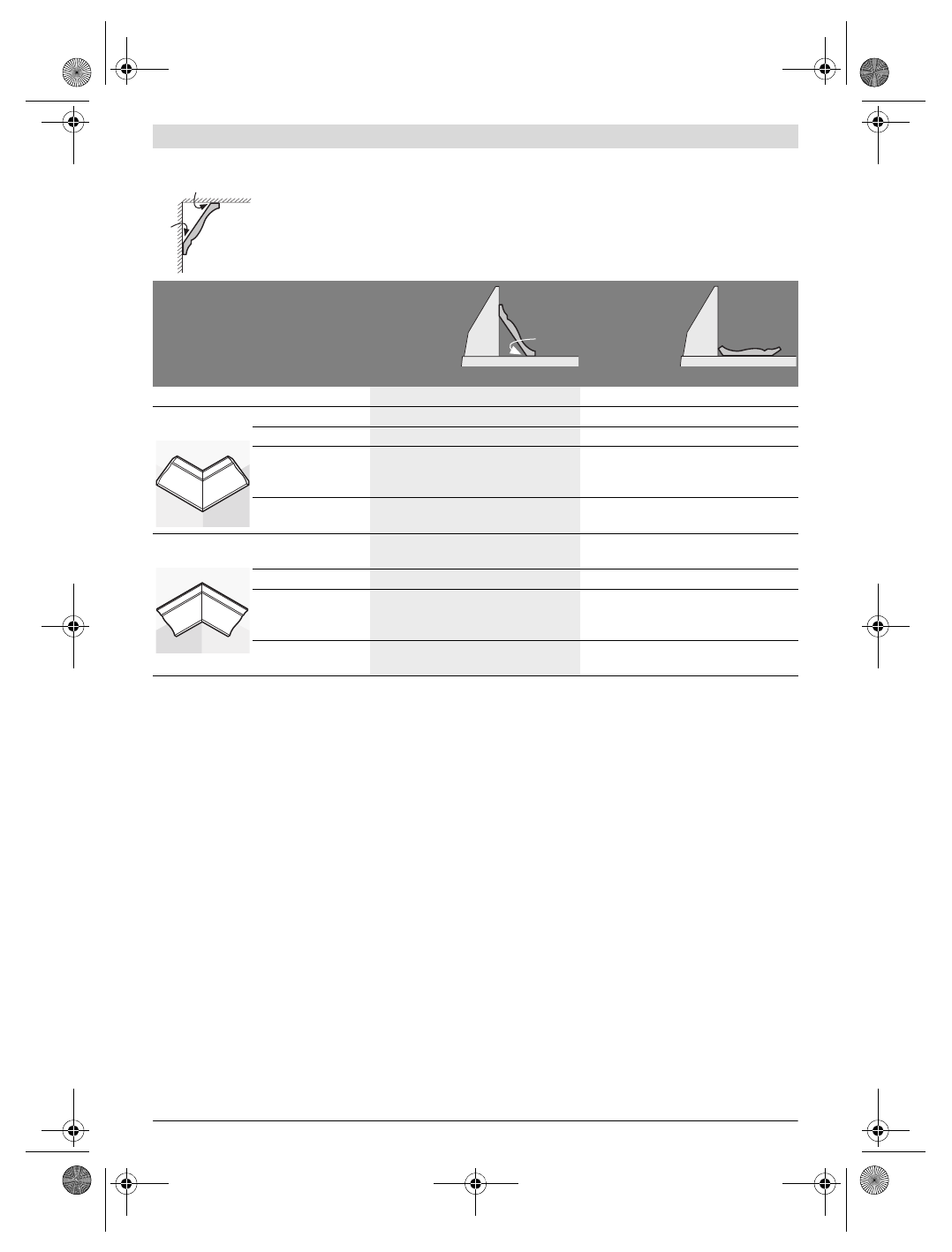

Do obróbki listew stropowych płasko ułożonych na stole pilarskim, poziomy kąt uciosu należy ustawić
na 31,6 ° (Stół pilarski obrócony w lewo lub w prawo), a pionowy kąt uciosu na 33,9 ° (ramię ślizgowe
przesunięte w lewo lub w prawo). Poniższa tabelka zawiera wskazówki potrzebne do obróbki listew
stropowych.

Ustawienia

pionowo
przy
ogranicz-
niku cięcia

ułożone
płasko na
stole pilar-
skim

Listwa sufitowa

lewa strona

prawa strona

lewa strona

prawa strona

Krawędź
wewnętrzna

poziomy kąt cięcia

45 ° z prawej strony 45 ° z lewej strony 31,6 ° z prawej strony 31,6 ° z lewej strony

pionowy kąt uciosu

0 °

0 °

33,9 °  w  lewo

33,9 °  w  prawo

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z prawej strony

cięcia

... z lewej strony

cięcia

... z lewej strony cię-

cia

... z prawej strony

cięcia

Krawędź
zewnętrzna

poziomy kąt cięcia

45 ° z lewej strony 45 ° z prawej strony 31,6 ° z lewej strony

31,6 ° z prawej

strony

pionowy kąt uciosu

0 °

0 °

33,9 ° w prawo

33,9 ° w lewo

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z prawej strony

cięcia

... z lewej strony

cięcia

... z lewej strony cię-

cia

... z prawej strony

cięcia

52°

38°

52°
