Molduras para techos (según estándar EE.UU.)

Comprobación y reajuste de la máquina

Si ha estado sometida a un uso intenso deberá verificarse y
reajustarse, dado el caso, la herramienta eléctrica para garan-
tizar un corte exacto.
Para ello se requiere cierta experiencia y la correspondiente
herramienta especial.

Un servicio técnico Bosch realiza este trabajo rápida y con-
cienzudamente.

Reajuste del rayo láser
Observación:

Para verificar el funcionamiento del láser es

necesario conectar la herramienta eléctrica a la alimentación.



Jamás accione el interruptor de conexión/desconexión
durante el ajuste del láser (p. ej. al mover el brazo des-
lizante).

Una puesta en marcha fortuita de la herramienta

eléctrica puede lesionarle.

– Coloque la herramienta eléctrica en la posición de trabajo.
– Gire la mesa de corte

38

 hasta la muesca

18

 de 0 °. La

palanca

16

 deberá enclavar en la muesca de forma percep-

tible.

– Encienda los rayos láser con el interruptor

61

.

Control:

 (ver figura T1)

– Trace una línea recta sobre una pieza de trabajo.
– Presione la palanca de bloqueo

5

 y baje lentamente el bra-

zo deslizante asiéndolo por la empuñadura

4

.

– Oriente la pieza de manera que los dientes de la hoja de

sierra queden alineados con la línea de corte.

– Mantenga firmemente sujeta la pieza de trabajo en esa po-

sición y gire lentamente hacia arriba el brazo deslizante.

– Sujete la pieza con la mordaza.
– Encienda los rayos láser con el interruptor

61

.

Los rayos láser deberán quedar equidistantes respecto a la lí-
nea de corte de la pieza de trabajo, en toda la longitud, incluso
al bajar el brazo deslizante.

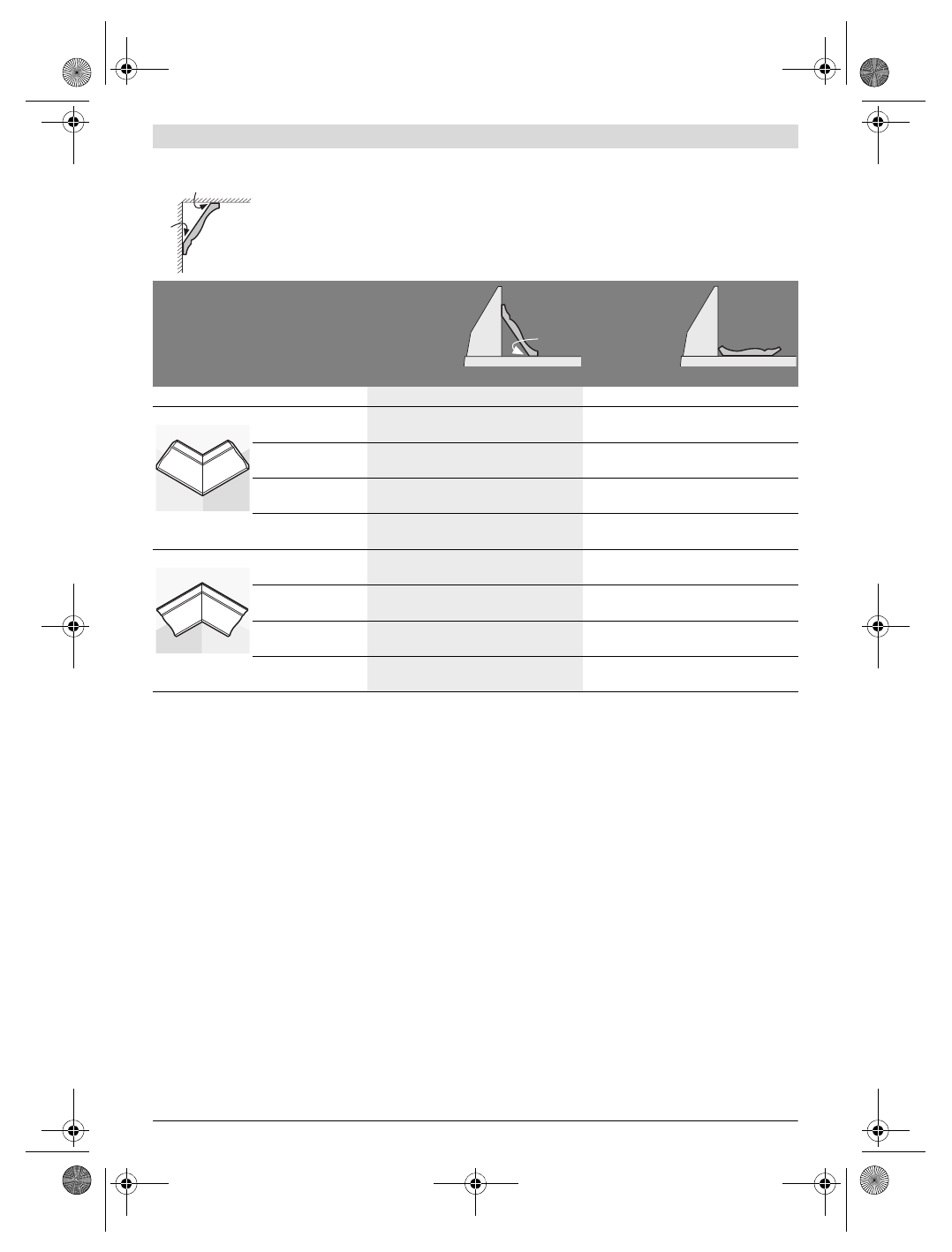

Si desea cortar molduras de techos colocándolas planas sobre la mesa de corte deberá ajustar el ángulo
de inglete horizontal a 31,6 ° (mesa de corte girada hacia la izquierda o derecha) y el ángulo de inglete
vertical a 33,9 ° (brazo deslizante girado hacia la izquierda o derecha).
La siguiente tabla le informa como serrar molduras para techos.

Ajustes

Apoyado
contra la
regleta tope

Colocado
plano sobre la
mesa de corte

Moldura para techos

Lado izquierdo

Lado derecho

Lado izquierdo

Lado derecho

Esquina interior

Ángulo de inglete
horizontal

45 ° derecha

45 ° izquierda

31,6 ° derecha

31,6 ° izquierda

Ángulo de inglete
vertical

0 °

0 °

33,9 ° izquierda

33,9 ° derecha

Posicionamiento
de la pieza de trabajo

Canto inferior con-

tra la regleta tope

Canto inferior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

La pieza terminada
se encuentra a …

... la derecha

del corte

... la izquierda

del corte

... la izquierda

del corte

... la derecha

del corte

Esquina exterior

Ángulo de inglete
horizontal

45 ° izquierda

45 ° derecha

31,6 ° izquierda

31,6 ° derecha

Ángulo de inglete
vertical

0 °

0 °

33,9 ° derecha

33,9 ° izquierda

Posicionamiento
de la pieza de trabajo

Canto inferior con-

tra la regleta tope

Canto inferior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

La pieza terminada
se encuentra a …

... la derecha

del corte

... la izquierda

del corte

... la izquierda

del corte

... la derecha

del corte

52°

38°

52°
