Serrado de piezas de trabajo de igual longitud
(ver figura R)

Para serrar de forma sencilla piezas de igual longitud puede
Ud. emplear el tope longitudinal

36

.

El tope longitudinal puede montarse a ambos lados del pro-
longador de la mesa

11

.

– Afloje el tornillo de retención

35

 y gire el tope longitudinal

36

 hasta asentarlo sobre el tornillo de apriete

63

.

– Apriete nuevamente el tornillo de retención

35

.

– Ajuste la prolongación de la mesa

11

 a la longitud deseada

(ver “Prolongación de la mesa de corte”, página 70).

Ajuste del tope de profundidad (serrado de ranuras)
(ver figura S)

Si desea serrar una ranura o si pretende usar un tope distan-
ciador es preciso ajustar primero el tope de profundidad.
– Gire hacia fuera el tope de profundidad

30

.

– Accione la palanca de bloqueo

5

 y gire el brazo deslizante

a la posición deseada.

– Gire el tornillo de reglaje

29

 hasta asentar su extremo

contra el tope de profundidad

30

.

– Guíe lentamente, hacia arriba, el brazo deslizante.

Piezas de sujeción crítica

Al serrar piezas curvadas o cilíndricas éstas deberán suje-
tarse con especial cuidado. A lo largo de la línea de corte no
deberá existir ninguna luz entre la pieza de trabajo, la regleta
tope y la mesa de corte.

Si fuese preciso, deberán emplearse unos soportes especia-
les para sujetar la pieza.

Corte de listones perfilados (rodapiés o molduras)

Los listones perfilados pueden cortarse siguiendo dos proce-
dimientos diferentes:
– Apoyándolos contra la regleta tope,
– Colocándolos planos sobre la mesa de corte.

Además, según la anchura del perfil, los cortes pueden reali-
zarse con o sin desplazamiento a tracción de la hoja de sierra.

Siempre cerciórese antes de que el ángulo de inglete ajustado
es correcto, serrando en un resto de madera de desperdicio.

Rodapiés

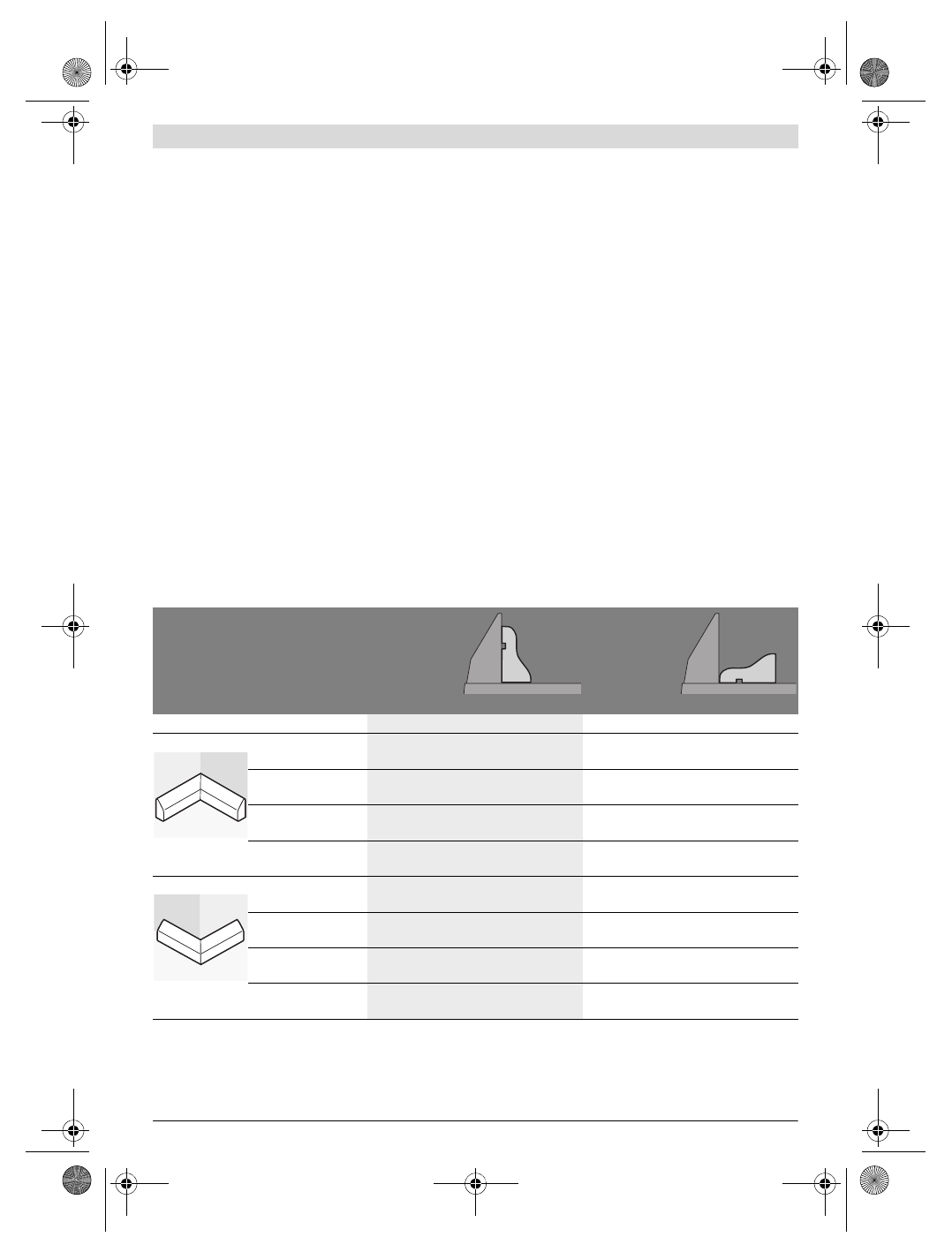

En la siguiente tabla se detallan los datos para serrar rodapiés.

Ajustes

Apoyado
contra la
regleta tope

Colocándolos
planos sobre
la mesa de
corte

Rodapiés

Lado izquierdo

Lado derecho

Lado izquierdo

Lado derecho

Esquina interior

Ángulo de inglete
horizontal

45 ° izquierda

45 ° derecha

0 °

0 °

Ángulo de inglete
vertical

0 °

0 °

45 ° izquierda

45 ° derecha

Posicionamiento
de la pieza de trabajo

Canto inferior sobre

la mesa de corte

Canto inferior sobre

la mesa de corte

Canto superior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

La pieza terminada
se encuentra a …

... la izquierda

del corte

... la derecha

del corte

... la izquierda

del corte

... la derecha

del corte

Esquina exterior

Ángulo de inglete
horizontal

45 ° derecha

45 ° izquierda

0 °

0 °

Ángulo de inglete
vertical

0 °

0 °

45 °  derecha

45 °  izquierda

Posicionamiento
de la pieza de trabajo

Canto inferior sobre

la mesa de corte

Canto inferior sobre

la mesa de corte

Canto superior con-

tra la regleta tope

Canto superior con-

tra la regleta tope

La pieza terminada
se encuentra a …

... la derecha

del corte

... la izquierda

del corte

... la izquierda

del corte

... la derecha

del corte
