Ürün ve işlev tanımı

Bütün uyarıları ve talimat hükümlerini oku-
yun.

Açıklanan uyarılara ve talimat hükümleri-

ne uyulmadığı takdirde elektrik çarpmalarına,
yangınlara ve/veya ağır yaralanmalara neden
olunabilir.

Usulüne uygun kullanım

Bu elektrikli el aleti; tezgah aleti olarak ahşap malzemede düz
hatlı uzunlamasına ve enine kesme işleri için tasarlanmıştır.
– 52 °  ile  +60 °  arası  yatay  gönye  açılarının  ve  47 °  (sol  taraf)
47 ° (sağ taraf) arası dikey gönye açılarının ayarlanamsı
mümkündür.
Bu elektrikli el aletinin performansı sert ve yumuşak ahşap ile
yonga levha ve elyaflı levhaların kesilmesine göre tasarlan-
mıştır.

Uygun testere bıçakları kullanılarak alüminyum profil levhala-
rın ve plastiklerin kesilmesi de mümkündür.

Şekli gösterilen elemanlar

Şekil gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti şeklinde görülmektedir.

1

Toz torbası

2

Emme adaptörü

3

Lazer uyarı etiketi

4

Tutamak

5

Kilitleme kolu

6

Koruyucu kapak

7

Taşıma tutamağı

8

Pandül hareketli koruyucu kapak

9

Dayama rayı uzatması

10

Dayama rayı

11

Kesme masası uzatması

12

Montaj delikleri

13

Besleme levhası

14

Açı stoperi

15

İstenen gönye açısı için tespit topuzu (yatay)

16

Gönye açısı ön ayarı kolu (yatay)

17

İstenen gönye açısı için germe tutamağı (dikey)

18

Standart gönye açısı çentikleri

19

Tutamak girintileri

20

İç altıgen anahtar (6 mm/4 mm)

21

İç altıgen anahtar (2 mm)

22

Vidalı işkence

23

Kayıcı makara

24

Sağ açı alanı için açı göstergesi (dikey)  (0 ° ile 47 ° arası)

25

Talaş itici

26

Kayma mekanizması sıkma kolu

27

Lazer koruma kapağı

28

Kayıcı kol

29

Derinlik mesnedi ayar vidası

30

Derinlik mesnedi

31

Taşıma emniyeti

32

Gönye açısı skalası (dikey)

33

Sol gönye açısı alanı için açı göstergesi (dikey)
(47 ° ile 0 ° arası)

34

22,5 °-gönye açısı için ayar düğmesi (dikey)

35

Uzunluk dayamağı kilitleme vidası

36

Uzunluk dayamağı

37

Gönye açısı skalası (yatay)

38

Kesme masası

39

Gönye açısı alanının ayarlanması için döner topuz (dikey)

40

Testere bıçağı

41

Talaş atma yeri

42

Kol kilitleme vidası

43

43

Pandül hareketli koruyucu kapak kol mekanizması

44

Ön tespit vidası
(kapak levhası/pandül hareketli koruyucu kapak)

45

Arka tespit vidası
(kapak levhası/pandül hareketli koruyucu kapak)

46

Kapak

47

Mil kilitleme

48

İç altıgen vida (6 mm), testere bıçağı tespiti için

49

Bağlama flanşı

50

İç bağlama flanşı

51

Kesme masası uzatması sıkma kolu

52

Ayarlanabilir dayamak rayı sıkma kolu

53

Uç plakası

54

Amortisör

55

Amortisör ayar vidaları

56

Vidalı işkence delikleri

57

Kelebek vida

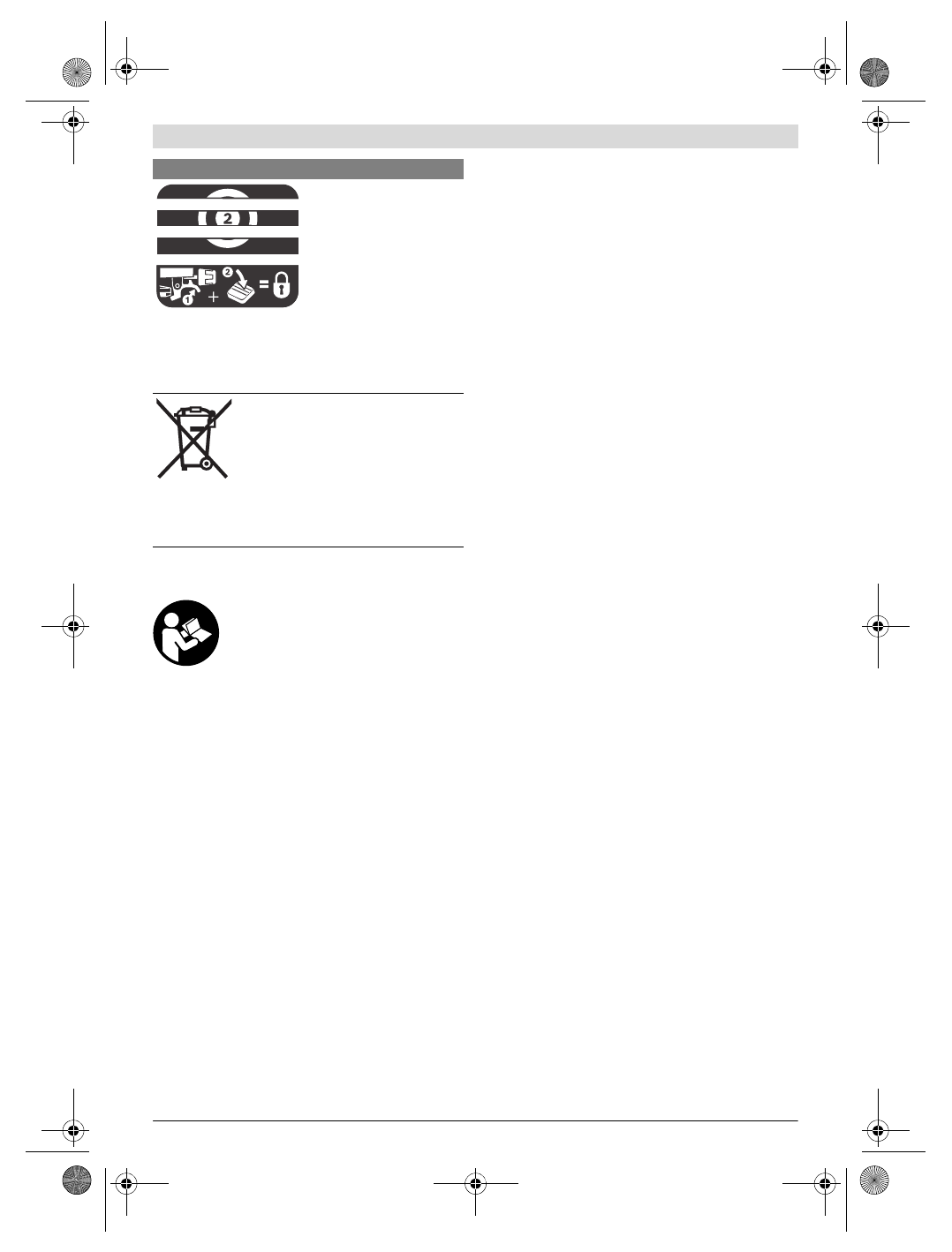

İstenen yatay gönye açısının ayarlanabilmesi için kesme ma-
sası serbest olarak hareket edebilmelidir veya açı stoperi
blokajlı olmalıdır:
– Kolu



 çekin ve aynı anda açı stoperini



 önden aşağı

bastırın.

Elektrikli el aletlerini evsel çöplerin içine at-
mayın!

Sadece AB üyesi ülkeler için:

2012/19/EU yönetmeliği ve bunun ulusal
hukuka uyarlanmış hükümleri uyarınca kulla-
nım ömrünü tamamlamış elektrikli ve elek-
tronik aletler ayrı ayrı toplanmak ve çevre
dostu tasfiye için geri dönüşüm merkezine
yollanmak zorundadır.

Semboller ve anlamları
