Şipci pentru tavane (conform standardului SUA)

Verificarea şi refacerea reglajelor de bază

Pentru asigurarea unor tăieri precise, după o utilizare intensi-
vă, trebuie să verificaţi reglajele de bază ale sculei electrice,
iar dacă este cazul, să le refaceţi.
În acest scop aveţi nevoie de experienţă şi de o unealtă speci-
ală corespunzătoare.

Această operaţie se execută rapid şi fiabil la un centru de ser-
vice şi asistenţă tehnică post-vânzări Bosch.

Ajustara laserului
Indicaţie:

Pentru testarea funcţiei laser, scula electrică trebuie

să fie racordată la reţeaua de alimentare cu energie electrică.



În timpul ajustării laserului (de exemplu la deplasarea
braţului culisant) nu acţionaţi în niciun caz întrerupăto-
rul pornit/oprit.

O pornire involuntară a sculei elctrice

poate provoca răniri.

– Aduceţi scula electrică în poziţie de lucru.
– Rotiţi masa de lucru pentru ferăstrău

38

 până la marcajul

crestat

18

 pentru 0 °. Pârghia

16

 trebuie să se fixeze per-

ceptibil în marcajul crestat.

– Conectaţi razele laser acţionând comutatorul

61

.

Verificare:

 (vezi figura T1)

– Trasaţi pe piesa de lucru o linie de tăiere dreaptă.
– Apăsaţi pârghia de blocare

5

 şi coborâţi lent braţul culisant

acţionând mânerul

4

.

– Îndreptaţi astfel piesa de lucru încât dinţii pânzei de ferăs-

trău să se alinieze la linia de tăiere.

– Fixaţi piesa de lucru în această poziţie şi ridicaţi din nou

lent braţul culisant.

– Fixaţi prin strângere piesa de lucru.
– Conectaţi razele laser acţionând comutatorul

61

.

Razele laser trebuie să se afle, pe toată lungimea lor, la aceeaşi
distanţă în stânga şi dreapta faţă de linia de tăiere marcată pe
piesa de lucru, chiar şi atunci când se coboară braţul culisant.

Reglarea coliniarităţii:

 (vezi figura T2)

– Răsuciţi şurubul de ajustare respectiv

64

 cu cheia imbus

(2 mm)

21

 până când raza laser se va afla, pe toată lungi-

mea sa, la aceeaşi distanţă faţă de linia de tăiere marcată
piesa de lucru.

O răsucire executată în sens contrar mişcării acelor de ceasor-
nic deplasează raza laser de la stânga la dreapta, în timp ce o
răsucire în sensul mişcării acelor de cesornic deplasează raza
laser de la dreapta la stânga.

Dacă doriţi să prelucraţi şipcile pentru tavane aşezate orizontal (plan), trebuie să reglaţi unghiul de în-
clinare în plan orizontal la 31,6° (masa de lucru pentru ferăstrău întoarsă spre stânga sau dreapta) iar
unghiul de înclinare în plan vertical la 33,9° (braţul culisant rabatat spre stânga sau dreapta).

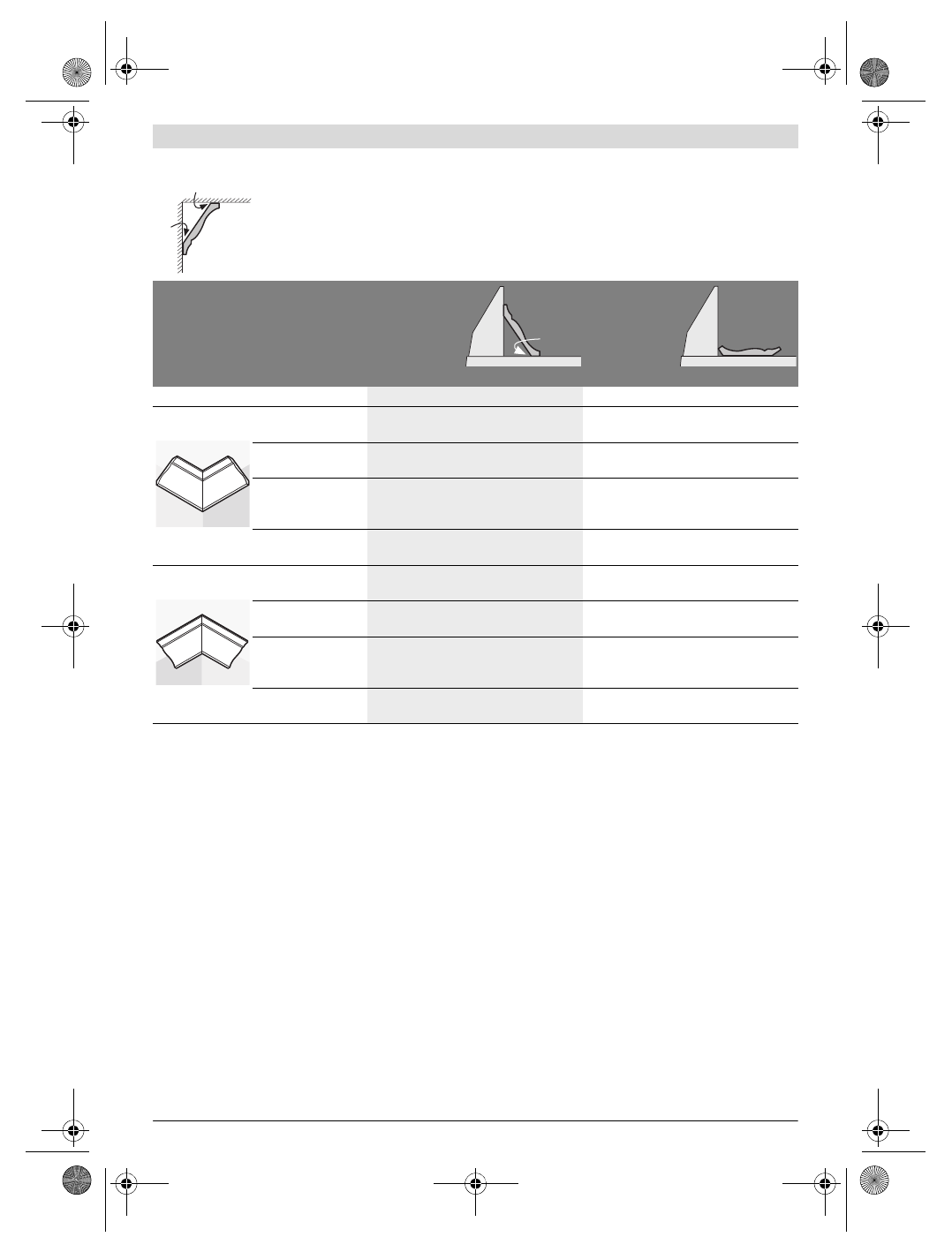

Următorul tabel conţine indicaţii de prelucrare a şipcilor pentru tavane.

Reglaje

sprijinite pe
şina opritoare

aşezate plan
pe masa de lu-
cru pentru fe-
răstrău

Şipcă pentru tavan

partea stângă

partea dreaptă

partea stângă

partea dreaptă

Muchia
interioară

unghi de înclinare
orizontal

45 ° dreapta

45 ° stânga

31,6 ° dreapta

31,6 ° stânga

Unghi de înclinare
vertical

0 °

0 °

33,9 ° stânga

33,9 ° dreapta

Poziţionarea piesei
de lucru

cu muchia inferioa-

ră sprijinită pe şina

opritoare

cu muchia inferioa-
ră sprijinită pe şina

opritoare

cu muchia superioa-

ră sprijinită pe şina

opritoare

cu muchia superioa-

ră sprijinită pe şina

opritoare

Piesa finită se află ...

... la dreapta faţă de

făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

... la dreapta faţă de

făgaşul de tăiere

Muchia
exterioară

unghi de înclinare
orizontal

45 ° stânga

45 ° dreapta

31,6 ° stânga

31,6 ° dreapta

Unghi de înclinare
vertical

0 °

0 °

33,9 °  dreapta

33,9 °  stânga

Poziţionarea piesei
de lucru

cu muchia inferioa-

ră sprijinită pe şina

opritoare

cu muchia inferioa-
ră sprijinită pe şina

opritoare

cu muchia superioa-

ră sprijinită pe şina

opritoare

cu muchia superioa-

ră sprijinită pe şina

opritoare

Piesa finită se află ...

... la dreapta faţă de

făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

... la dreapta faţă de

făgaşul de tăiere

52°

38°

52°
