Stropne letve (prema US-standardu)

Kontroliranje i podešavanje osnovnih
namještanja

Kako bi se postigli precizni rezovi, nakon intenzivne uporabe
morate provjeriti osnovna podešavanja električnog alata i u
danom slučaju podesiti.
Za to je potrebno iskustvo i odgovarajući specijalni alat.

Bosch ovlašteni servis će ove radove izvesti brzo i pouzdano.

Podešavanje lasera
Napomena:

Za ispitivanje funkcije lasera električni alat mora

biti priključen na električno napajanje.



Tijekom podešavanja lasera (npr. kod pomicanja kli-
znog kraka) nikada ne pritišćite prekidač za uključiva-
nje/isključivanje.

Nesmotreno startanje električnog alata

može rezultirati ozljedama.

– Dovedite električni alat u radni položaj.
– Okrenite stol za piljenje

38

 sve do zareza

18

 za 0 °. Poluga

16

 mora osjetno uskočiti u zarez.

– Lasersku zraku uključite s prekidačem

61

.

Provjerite:

 (vidjeti sliku T1)

– Ucrtajte na izratku ravnu liniju rezanja.
– Pritisnite polugu za uglavljivanje

5

 i pomaknite klizni krak

polako prema dolje s ručkom

4

.

– Izravnajte izradak tako da se zubi lista pile podudaraju sa li-

nijom rezanja.

– Izradak čvrsto držite u ovom položaju i klizni krak ponovno

pomičite polako prema gore.

– Čvrsto stegnite izradak.
– Lasersku zraku uključite s prekidačem

61

.

Laserske zrake moraju se po čitavoj dužini lijevo ili desno na-
laziti na istom razmaku od označene linije rezanja na izratku, i
kada se klizni krak pomiče prema dolje.

Namještanje podudarnosti:

 (vidjeti sliku T2)

– Okrećite pripadajući vijak za podešavanje

64

 s inbus še-

sterokutnim ključem (2 mm)

21

, sve dok laserska zraka po

čitavoj dužini ne bude na istom razmaku od označene linije
rezanja na izratku.

Jednim okretom u smjeru suprotnom od kazaljke na satu, la-
serska zraka se pomiče s lijeva na desno, a jednim okretom u
smjeru kazaljke na satu, laserska zraka se pomiče sa desna na
lijevo.

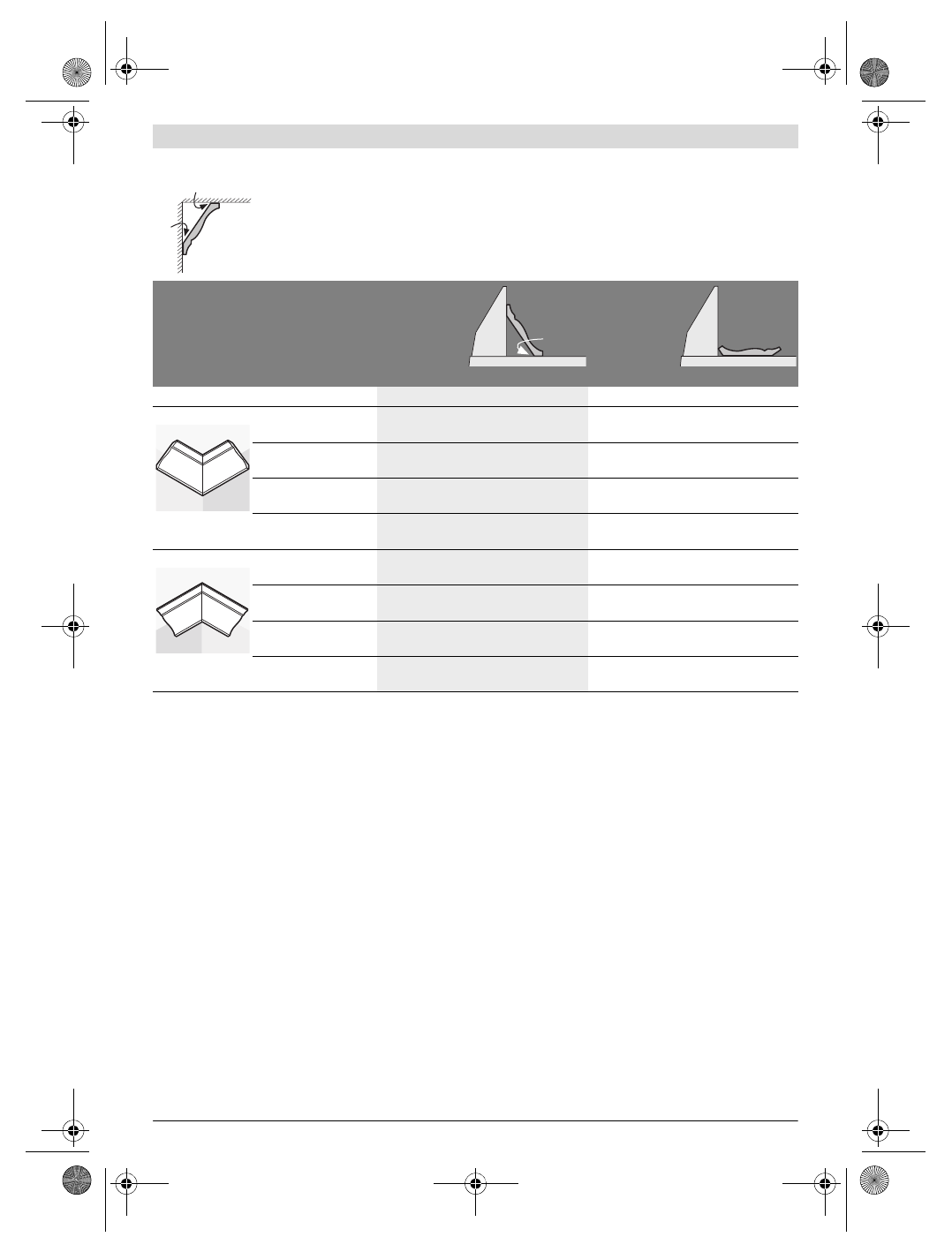

Kada se stropne letve žele obrađivati plošno položene na stol za piljenje, horizontalni kut kosog rezanja
morate namjestiti na 31,6 ° (stol za piljenje zakrenut u lijevo ili desno), a vertikalni kut kosog rezanja mo-
rate namjestiti na 33,9 ° (klizni krak zakrenut u lijevo ili desno).
Donja tablica sadrži upute za obradu stropnih letvi.

Namještanja

postavljena
prema
graničnoj
vodilici

plošno polo-
žena na stol
za piljenje

Stropna letva

lijeva strana

desna strana

lijeva strana

desna strana

Unutarnji rub

Horizontalni kut
kosog rezanja

45 ° desno

45 ° lijevo

31,6 ° desno

31,6 ° lijevo

Vertikalni kut kosog
rezanja

0 °

0 °

33,9 °  lijevo

33,9 °  desno

Pozicioniranje
izratka

Donji rub na granič-

noj vodilici

Donji rub na granič-

noj vodilici

Gornji rub na

graničnoj vodilici

Gornji rub na

graničnoj vodilici

Završen izradak
nalazi se ...

... desno od reza

... lijevo od reza

... lijevo od reza

... desno od reza

Vanjski rub

Horizontalni kut
kosog rezanja

45 ° lijevo

45 ° desno

31,6 ° lijevo

31,6 ° desno

Vertikalni kut kosog
rezanja

0 °

0 °

33,9 ° desno

33,9 ° lijevo

Pozicioniranje
izratka

Donji rub na granič-

noj vodilici

Donji rub na granič-

noj vodilici

Gornji rub na

graničnoj vodilici

Gornji rub na

graničnoj vodilici

Završen izradak
nalazi se ...

... desno od reza

... lijevo od reza

... lijevo od reza

... desno od reza

52°

38°

52°
