 | Dansk

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

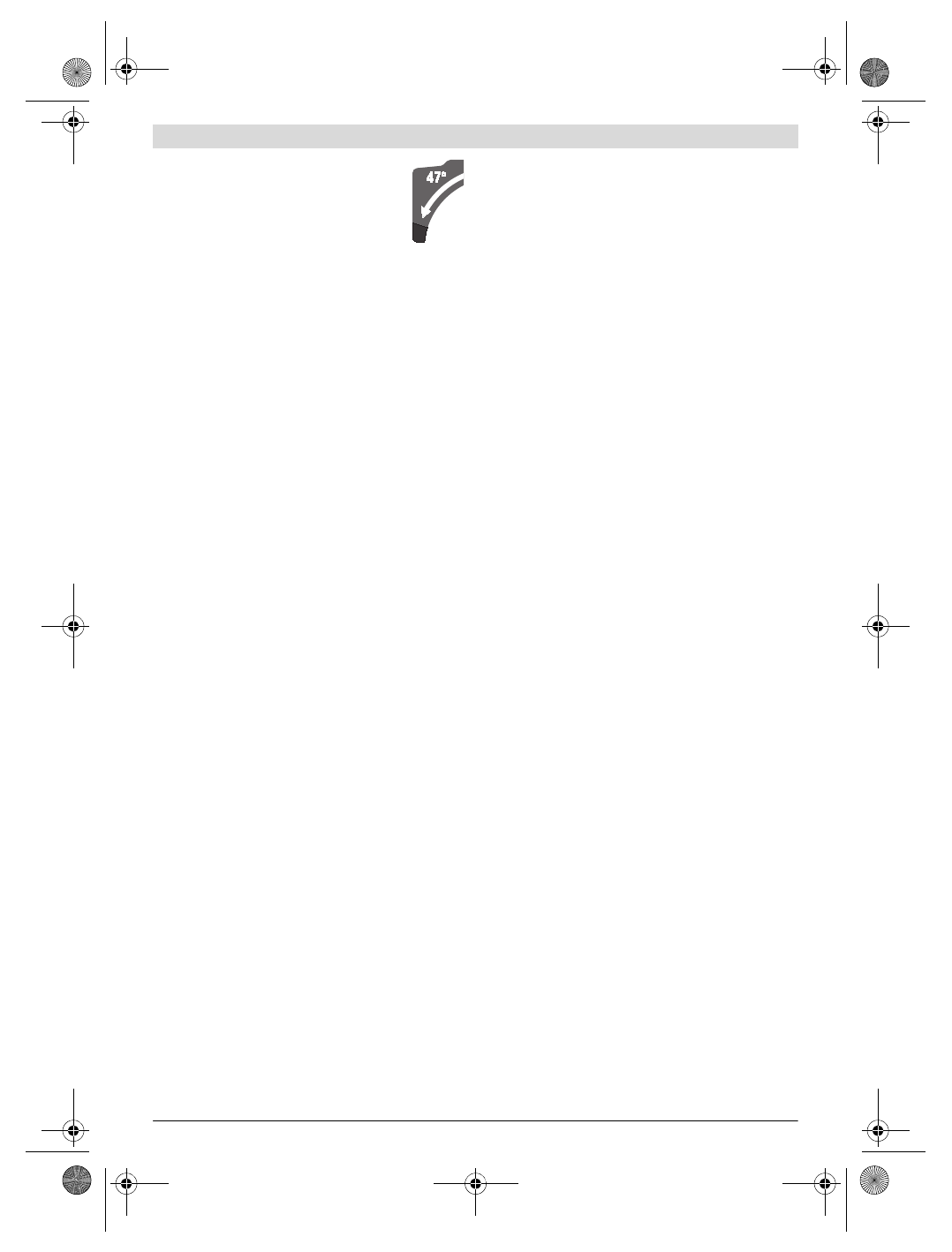

Samlet geringsvinkelområde indstilles
(– 47 ° til +47 °)

– Træk begge anslagsskinneforlængerstykker

9

helt ud (se „Forlængelse af anslagsskinne“,
side 132).

– Løsne spændegrebet

17

.

– Vip glidearmen på håndgrebet

4

 ud af 0 °-positionen en

smule til venstre og drej knoppen

39

, til det ønskede ge-

ringsvinkelområde vises.

– Sving glidearmen på håndgrebet

4

 til venstre eller højre, til

vinkelviseren

33

 eller

24

 viser den ønskede geringsvinkel.

– Hold glidearmen i denne position og spænd grebet

17

 fast

igen.
Spændegrebets klemmekraft skal holde glidearmens posi-
tion sikkert, hver gang der udføres en lodret geringsvinkel.

Standard-geringsvinkel 22,5 ° (se Fig. K)

– Træk indstillingsknoppen

34

 helt ud og drej den 90 °. Sving

herefter glidearmen på håndgrebet

4

, til glidearmen falder

hørbart i hak.

Ibrugtagning



Kontrollér netspændingen!

Strømkildens spænding skal

stemme overens med angivelserne på el-værktøjets type-
skilt.

Start (se Fig. L)

– Maskinen

startes

 ved at trække start-stop-kontakten

60

hen imod håndgrebet

4

.

Bemærk:

Af sikkerhedstekniske grunde kan start-stop-kon-

takten

60

 ikke fastlåses; den skal trykkes ned og holdes nede,

så længe saven er i drift.

Glidearmen kan kun føres nedad, når der trykkes på låsear-
men

5

.

– Til

savning

 skal du både trække i start-stop-kontakten og

trykke på låsen

5

.

For at spare på energien bør du kun tænde for el-værktøjet,
når du bruger det.

Stop

– Maskinen

slukkes

 ved at slippe start-stop-kontakten

60

.

Startstømsbegrænsning

Den elektroniske startstrømsbegrænsning begrænser ydelsen,
når el-værktøjet tændes, og muliggør driften til en 16 A-sikring.

Bemærk:

Kører el-værktøjet med fuldt omdrejningstal umid-

delbart efter start, fungerer startstrømbegrænsningen ikke.
El-værktøjet skal omgående sendes til et autoriseret værk-
sted, adresser se afsnit „Kundeservice og brugerrådgivning“,
side 139.

Arbejdsvejledning

Generelle savehenvisninger



Spænd altid knoppen 15 og spændegrebet 17 før sav-
ning.

Ellers kan savklingen sætte sig fast i emnet.



Før savearbejdet startes: Kontroller at savklingen på
intet tidspunkt kan berøre anslagsskinnen, skruetvin-
gerne eller andre maskindele. Fjern evt. monterede
hjælpeanslag eller tilpas dem efter behov.

Beskyt savklingen mod slag og stød. Udsæt ikke savklingen
for tryk fra siden.

Bearbejd ikke skæve emner. Emnet skal altid have en lige
kant, som lægges op ad anslagsskinnen.

Lange emner skal understøttes i den frie ende ved at lægge
noget ind under dem eller støtte dem mod noget.

Markering af snitlinje (se Fig. M)

To laserstråler viser savklingens snitbredde. Derved kan du
positionere emnet, der skal saves i, nøjagtigt, uden at pendul-
beskyttelsesskærmen skal åbnes.

– Tænd for laserstrålerne med kontakten

61

.

– Indstil markeringen på emnet mellem de to laserlinjer.

Bemærk:

Kontroller før savning, at snitbredden stadigvæk vi-

ses korrekt (se „Justering af laser“, side 137). Laserstrålerne
kan blive forskubbet i forbindelse med intensivt brug (f.eks.
som følge af vibrationer).

Brugerens position (se Fig. N)



Stil dig ikke i en linje med savklingen foran el-værktø-
jet, men altid forskudt i siden i forhold til savklingen.

Dermed er din krop beskyttet mod et muligt tilbageslag.

– Hold hænder, fingre og arme væk fra den roterende sav-

klinge.

– Kryds ikke armene foran glidearmen.

Udskiftning af ilægningsplader (se Fig. O)

De røde ilægningsplader

13

 kan blive slidte, når el-værktøjet

har været brugt i længere tid.

Udskift defekte ilægningsplader.
– Stil el-værktøjet i arbejdsstilling.
– Skru  skruerne

62

 ud med unbrakonøglen (4 mm)

20

 og tag

de gamle ilægningsplader ud.

– Læg den nye højre ilægningsplade i.
– Fastskru ilægningspladen så langt til højre som muligt med

skruerne

62

, så savklingen ikke kommer i berøring med

ilægningspladen i den længde, hvor den mulige trækbevæ-
gelse finder sted.

– Gentag arbejdsskridtene i analogi med den nye venstre

ilægningsplade.
