Izradak uvijek pilite od sprijeda prema natrag.

Inače po-

stoji opasnost od povratnog udara ako bi se list pile uklije-
štio u izratku.



Osigurajte izradak.

Izradak stegnut pomoću stezne na-

prave ili škripca sigurnije će se držati nego s vašom rukom.

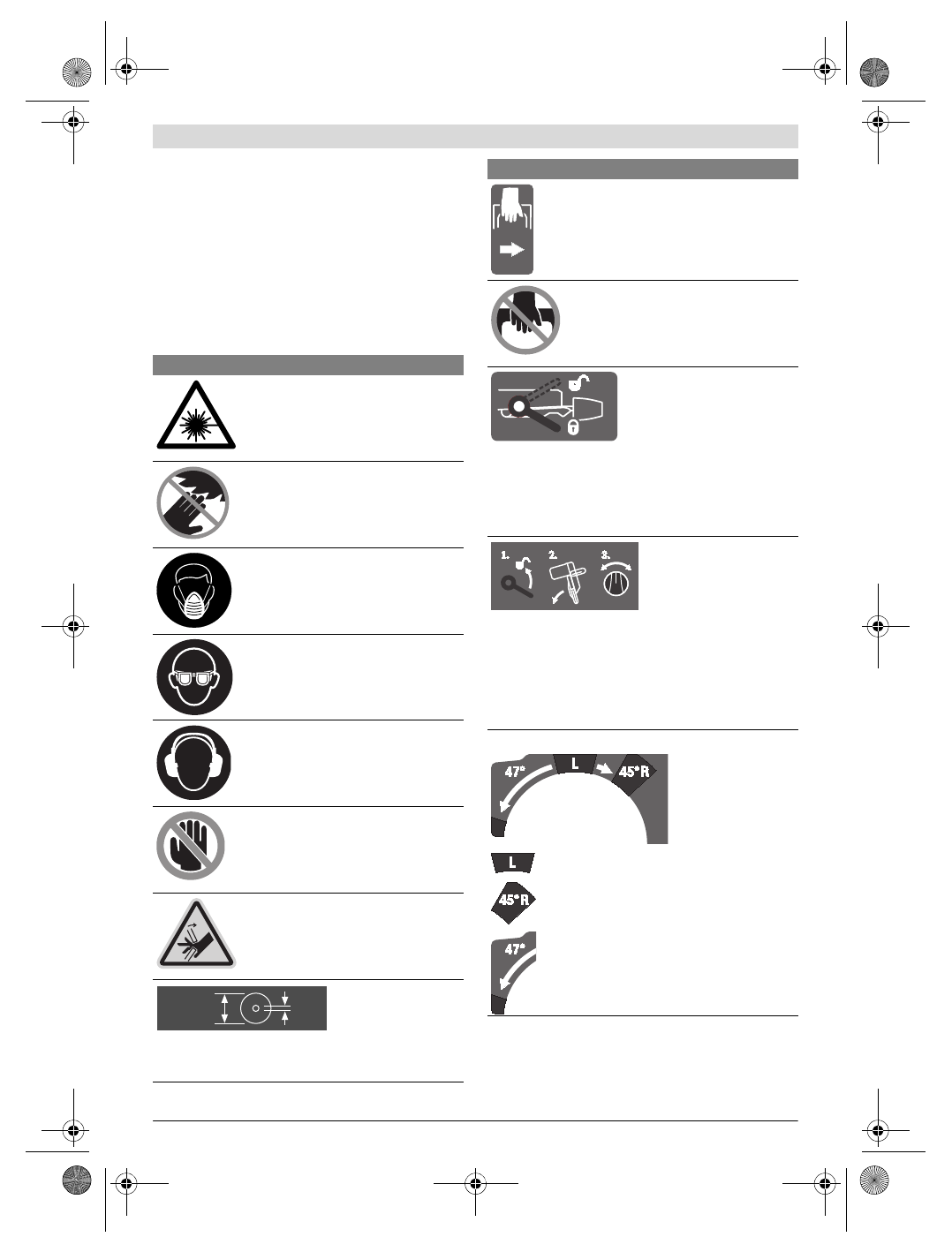

Simboli

Donji simboli mogu biti od značaja za uporabu vašeg električ-
nog alata. Molimo zapamtite simbole i njihovo značenje. Od-
govarajuće tumačenje simbola će vam pomoći da električni
alat bolje i sigurnije koristite.

Simboli i njihovo značenje



Lasersko zračenje
ne gledati u zraku
Laser klase 2



Sa rukama nikada ne zalazite u područ-
je piljenja dok se električni alat okreće.

Kod kontakta sa listom pile postoji opa-
snost od ozljeda.



Nosite zaštitnu masku protiv prašine.



Nosite zaštitne naočale.



Nosite štitnike za sluh.

Djelovanje buke

može dovesti do gubitka sluha.



Područje opasnosti! Ruke, šake i prste
držite dalje od ovog područja.



Ne stavljajte prste između pomičnih di-
jelova kliznog kraka.

Prsti bi se mogli

prignječiti i teško ozlijediti.

Pridržavajte se dimenzija lista pile. Promjer otvora mora bez
zazora točno odgovarati vretenu alata. Ne koristite redukcij-
ske komade ili adaptere.

Ø

30

mm

Ø

305 mm

Tijekom transporta električni alat držite
samo na zato označenim mjestima (udublje-
njima) ili na transportnoj ručci.

Električni alat nikada ne nosite držeći ga za
ručku kliznog kraka.

Otvorena stezna ručka:
Mogu se namjestiti vertikalni kutovi kosog rezanja.

Zatvorena stezna ručka:
Održava se namješten vertikalni kut kosog rezanja kliznog
kraka.

Pokazuje pojedine operacije za namještanje vertikalnih kuto-
va kosog rezanja.

1.

 Otpuštanje stezne ručke

2.

 Klizni krak neznatno zakrenuti u lijevo

3.

 Na okretnoj ručici namjestiti traženo područje kuta kosog

rezanja

Na okretnoj ručici namjestiti vertikalni kut kosog rezanja.

Nagib lista pile u lijevo (45 ° do 0 °)

Nagib lista pile u desno (0 ° do 45 °)

Ukupno područje zakretanja kliznog kraka
(– 47 ° do +47 °)

Simboli i njihovo značenje
