Stropné lišty (podľa normy USA)

Kontrola základného nastavenia a základné
nastavenie

Aby ste si zabezpečili precízne rezy v každom čase, musíte
vždy po intenzívnom používaní skontrolovať základné nasta-
venie ručného elektrického náradia a v prípade potreby ho
nastaviť nanovo.
Na takúto prácu potrebujete mať skúsenosti a špeciálne
nástroje.

Autorizované servisné stredisko Bosch vykonáva tieto práce
rýchlo a spoľahlivo.

Justovanie lasera
Upozornenie:

Ak chcete otestovať fungovanie lasera, musíte

ručné elektrické náradie pripojiť na zdroj elektrického prúdu.



Počas nastavovania (justovania) lasera (napríklad pri
presúvaní klzného ramena) sa nikdy nedotýkajte vypí-
nača.

Neúmyselné spustenie ručného elektrického nára-

dia môže mať za následok poranenie.

– Dajte ručné elektrické náradie do pracovnej polohy.
– Otočte  rezací  stôl

38

 až po zárez

18

 pre uhol 0 °. Páčka

16

musí pritom počuteľne zaskočiť do zárezu.

– Zapnite laserové lúče pomocou vypínača

61

.

Prekontrolujte:

 (pozri obrázok T1)

– Nakreslite na obrobok rovnú líniu rezu.
– Zatlačte na aretačnú páčku

5

 a pomaly spúšťajte klzné ra-

meno pomocou rukoväte

4

 smerom dole.

– Obrobok nastavte tak, aby boli zuby pílového kotúča v jed-

nej rovine s líniou rezu.

– Obrobok v tejto polohe pridržte a klzné rameno opäť poma-

ly dvíhajte smerom hore.

– Obrobok dobre upnite.
– Zapnite laserové lúče pomocou vypínača

61

.

Laserové lúče musia byť na obrobku po celej dĺžke naľavo aj
napravo v rovnakej vzdialenosti od nakreslenej čiary rezu aj
vtedy, keď sa klzné rameno vedie smerom dole.

Nastavenie paralelnosti:

 (pozri obrázok T2)

– Otáčajte príslušnú nastavovaciu skrutku

64

 pomocou kľú-

ča na skrutky s vnútorným šesťhranom (2 mm)

21

 do takej

polohy, aby mal laserový lúč na celej dĺžke rovnakú vzdiale-
nosť od čiary rezu nakreslenej na obrobku.

Otáčanie proti smeru pohybu hodinových ručičiek pohne la-
serový lúč zľava doprava, otáčanie v smere pohybu hodino-
vých ručičiek pohne laserový lúč sprava doľava.

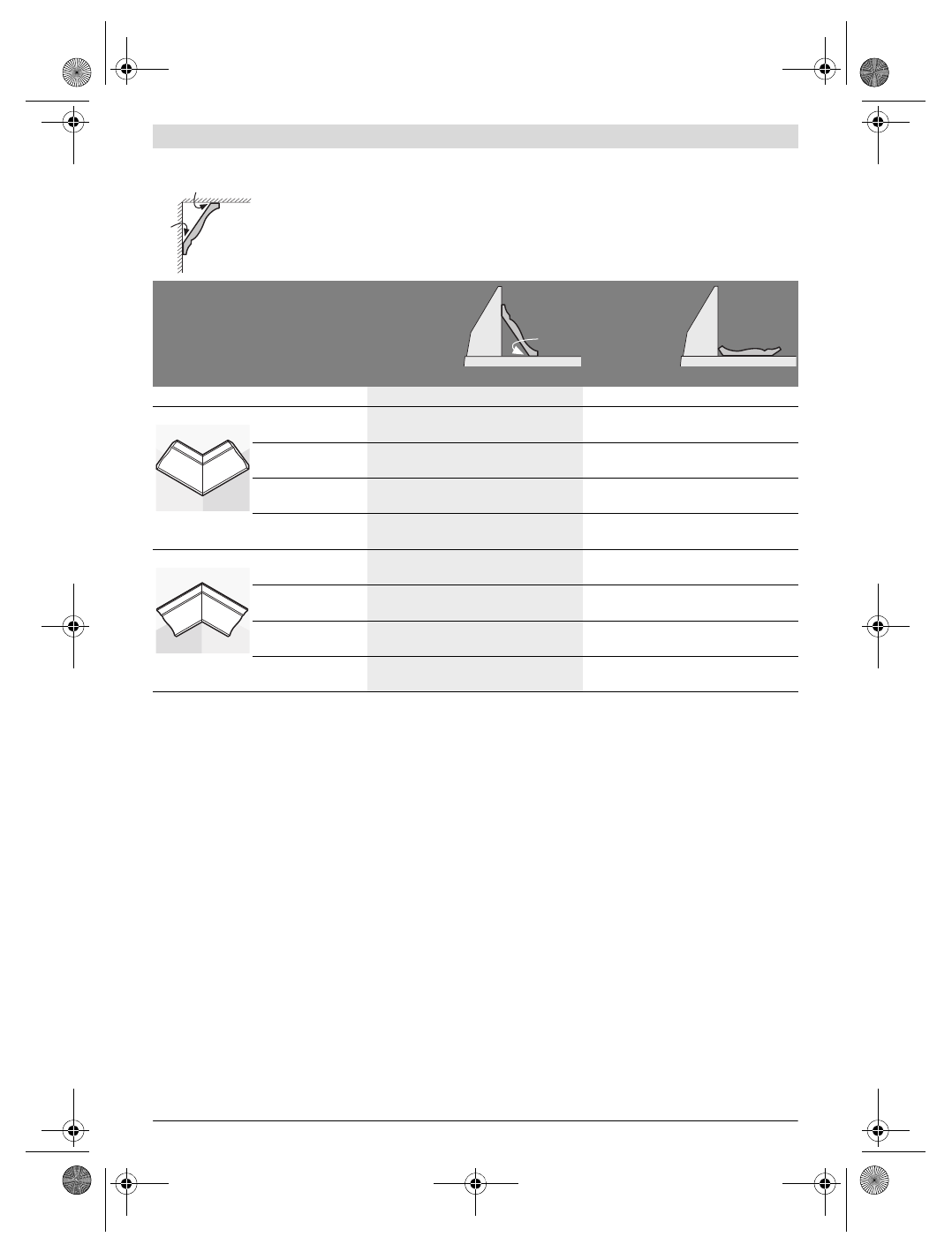

Ak by ste chceli obrábať stropné lišty v polohe položené naplocho na rezacom stole, musíte nastaviť ho-
rizontálny uhol zošikmenia na hodnotu 31,6 ° (rezací stôl otočený doľava alebo doprava) a vertikálny
uhol zošikmenia na hodnotu 33,9 ° (klzné rameno otočené doľava alebo doprava).
Nasledujúca tabuľka obsahuje pokyny pre obrábanie stropných líšt.

Nastavenia

Nastavenia
proti dorazo-
vej lište

S položením
naplocho na
rezací stôl

Stropná lišta

ľavá strana

pravá strana

ľavá strana

pravá strana

Vnútorná hrana

horizontálny uhol
zošikmenia

45 ° vpravo

45 ° vľavo

31,6 ° vpravo

31,6 ° vľavo

vertikálny uhol zošik-
menia

0 °

0 °

33,9 ° vľavo

33,9 ° vpravo

Nastavenie polohy
obrobku

Dolná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Horná hrana na

dorazovej lište

Horná hrana na

dorazovej lište

Hotový obrobok sa
nachádza ...

... napravo od rezu

... naľavo od rezu

... naľavo od rezu

... napravo od rezu

Vonkajšia hrana

horizontálny uhol
zošikmenia

45 ° vľavo

45 ° vpravo

31,6 ° vľavo

31,6 ° vpravo

vertikálny uhol zošik-
menia

0 °

0 °

33,9 °  vpravo

33,9 °  vľavo

Nastavenie polohy
obrobku

Dolná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Horná hrana na

dorazovej lište

Horná hrana na

dorazovej lište

Hotový obrobok sa
nachádza ...

... napravo od rezu

... naľavo od rezu

... naľavo od rezu

... napravo od rezu

52°

38°
