194

 | Ελληνικά

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

Πήχεις οροφών (σύμφωνα με τα στάνταρ των ΗΠΑ)

Έλεγχος και ρύθμιση των βασικών ρυθμίσεων

Για την εξασφάλιση κοπών ακριβείας μετά από εντατική χρήση
του ηλεκτρικού εργαλείου, πρέπει να ελεγχθούν οι βασικές
ρυθμίσεις του και, αν χρειαστεί, να επαναρυθμιστούν.
Γι’ αυτό χρειάζεσθε πείρα και ειδικά εργαλεία.

Ένα εξουσιοδοτημένο κατάστημα Service της Bosch διεξάγει
αυτήν την εργασία γρήγορα και αξιόπιστα.

Ρύθμιση του λέιζερ
Υπόδειξη:

Για να ελέγξετε το λέιζερ πρέπει να συνδέσετε το

ηλεκτρικό εργαλείο στο ηλεκτρικό δίκτυο.



Μην πατήσετε ποτέ το διακόπτη ON/OFF όταν ρυθμίζετε
το λέιζερ (π.χ. όταν κινείτε το βραχίονα ολίσθησης).

Η ακούσια εκκίνηση του ηλεκτρικού εργαλείου μπορεί να
προκαλέσει τραυματισμούς.

– Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
– Γυρίστε το τραπέζι σέγας

38

 μέχρι την εγκοπή

18

 για 0 °.

Ο μοχλός

16

 πρέπει να ασφαλίσει αισθητά στην εγκοπή.

– Ενεργοποιήστε τις δυο ακτίνες λέιζερ με το διακόπτη

61

.

Έλεγχος:

 (βλέπε εικόνα T1)

– Σημαδέψτε επάνω στο υπό κατεργασία τεμάχιο μια ίσια

γραμμή κοπής.

– Πατήστε το μοχλό μανδάλωσης

5

 και κατεβάστε το βραχίονα

ολίσθησης σιγά-σιγά, πιάνοντάς τον από τη λαβή

4

.

– Ρυθμίστε το υπό κατεργασία τεμάχιο έτσι, ώστε τα δόντια του

πριονόδισκου να ευθυγραμμιστούν με τη γραμμή κοπής.

– Συγκρατήστε το υπό κατεργασία τεμάχιο σ’ αυτήν τη θέση και

οδηγήστε το βραχίονα ολίσθησης πάλι σιγά-σιγά προς τα
επάνω.

– Σφίξτε καλά το υπό κατεργασία τεμάχιο.
– Ενεργοποιήστε τις δυο ακτίνες λέιζερ με το διακόπτη

61

.

Οι ακτίνες λέιζερ πρέπει να έχουν δεξιά και αριστερά την ίδια
απόσταση από τη σημαδεμένη επάνω στο υπό κατεργασία τεμά-
χιο γραμμή τομής, ακόμη και όταν ο βραχίονας ολίσθησης οδη-
γείται προς τα κάτω.

Όταν θέλετε να κατεργαστείτε τους πήχεις οροφών/δαπέδου επίπεδα ακουμπισμένους επάνω στο τραπέζι
σέγας πρέπει να ρυθμίσετε την οριζόντια γωνία σε 31,6 ° (τραπέζι σέγας γυρισμένο προς τα αριστερά ή τα
δεξιά) και την κάθετη γωνία σε 33,9 ° (βραχίονας ολίσθησης μετατοπισμένος προς τα αριστερά ή τα δεξιά).

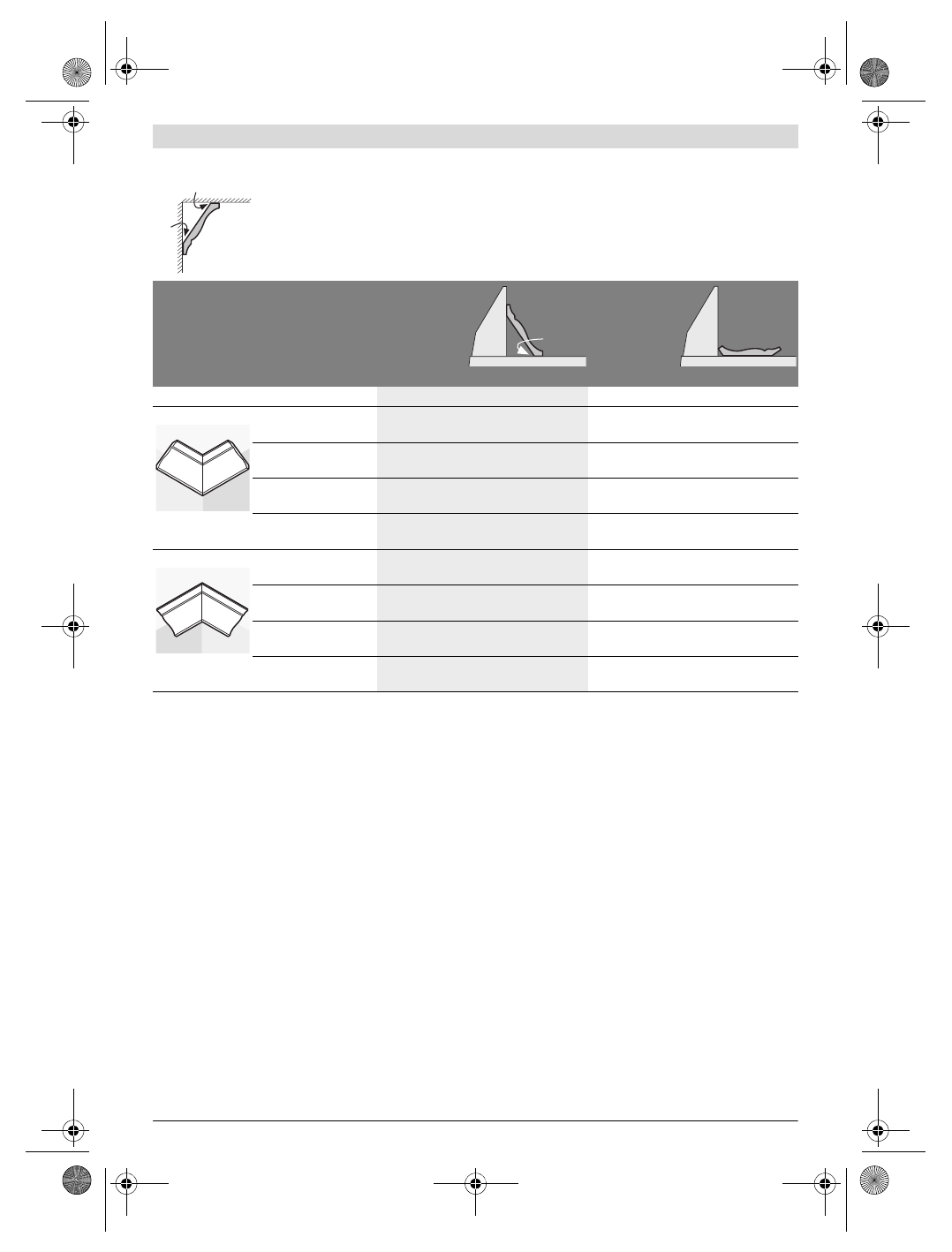

Στον πίνακα που ακολουθεί θα βρείτε υποδείξεις για την κατεργασία πηχών οροφών/δαπέδου.

Ρυθμίσεις

ακούμπισμα
στη ράγα
οδήγησης

επίπεδη το-
ποθ. στο τρα-
πέζι σέγας

Πήχης οροφής

αριστερή πλευρά

δεξιά πλευρά

αριστερή πλευρά

δεξιά πλευρά

Εσωτερική ακμή

οριζόντια γωνία φαλτσο-
τομής

45 ° δεξιά

45 ° αριστερά

31,6 ° δεξιά

31,6 ° αριστερά

Κάθετη γωνία φαλτσο-
τομής

0 °

0 °

33,9 ° αριστερά

33,9 ° δεξιά

Θέση του υπό κατεργα-
σία τεμαχίου

κάτω ακμή στη ράγα

οδήγησης

κάτω ακμή στη ράγα

οδήγησης

επάνω ακμή στη

ράγα οδήγησης

επάνω ακμή στη

ράγα οδήγησης

Το έτοιμο υπό κατεργα-
σία τεμάχιο βρίσκεται ...

... δεξιά από την

τομή

... αριστερά από την

τομή

... αριστερά από την

τομή

... δεξιά από την

τομή

Εξωτερική ακμή

οριζόντια γωνία φαλτσο-
τομής

45 ° αριστερά

45 ° δεξιά

31,6 ° αριστερά

31,6 ° δεξιά

Κάθετη γωνία φαλτσο-
τομής

0 °

0 °

33,9 ° δεξιά

33,9 ° αριστερά

Θέση του υπό κατεργα-
σία τεμαχίου

κάτω ακμή στη ράγα

οδήγησης

κάτω ακμή στη ράγα

οδήγησης

επάνω ακμή στη

ράγα οδήγησης

επάνω ακμή στη

ράγα οδήγησης

Το έτοιμο υπό κατεργα-
σία τεμάχιο βρίσκεται ...

... δεξιά από την

τομή

... αριστερά από την

τομή

... αριστερά από την

τομή

... δεξιά από την

τομή

52°

38°

52°
