148

 | Svenska

1 609 92A 0XN | (13.10.14)

Bosch Power Tools

Inställning av standardgeringsvinkel 0 °

För att standardgeringsvinkeln 0 ° lätt ska kunna ställas in,
snäpper ratten

39

 fast i geringsvinkelområdet

.

– Sväng  glidarmen  från  höger ut över 0 °-läget.

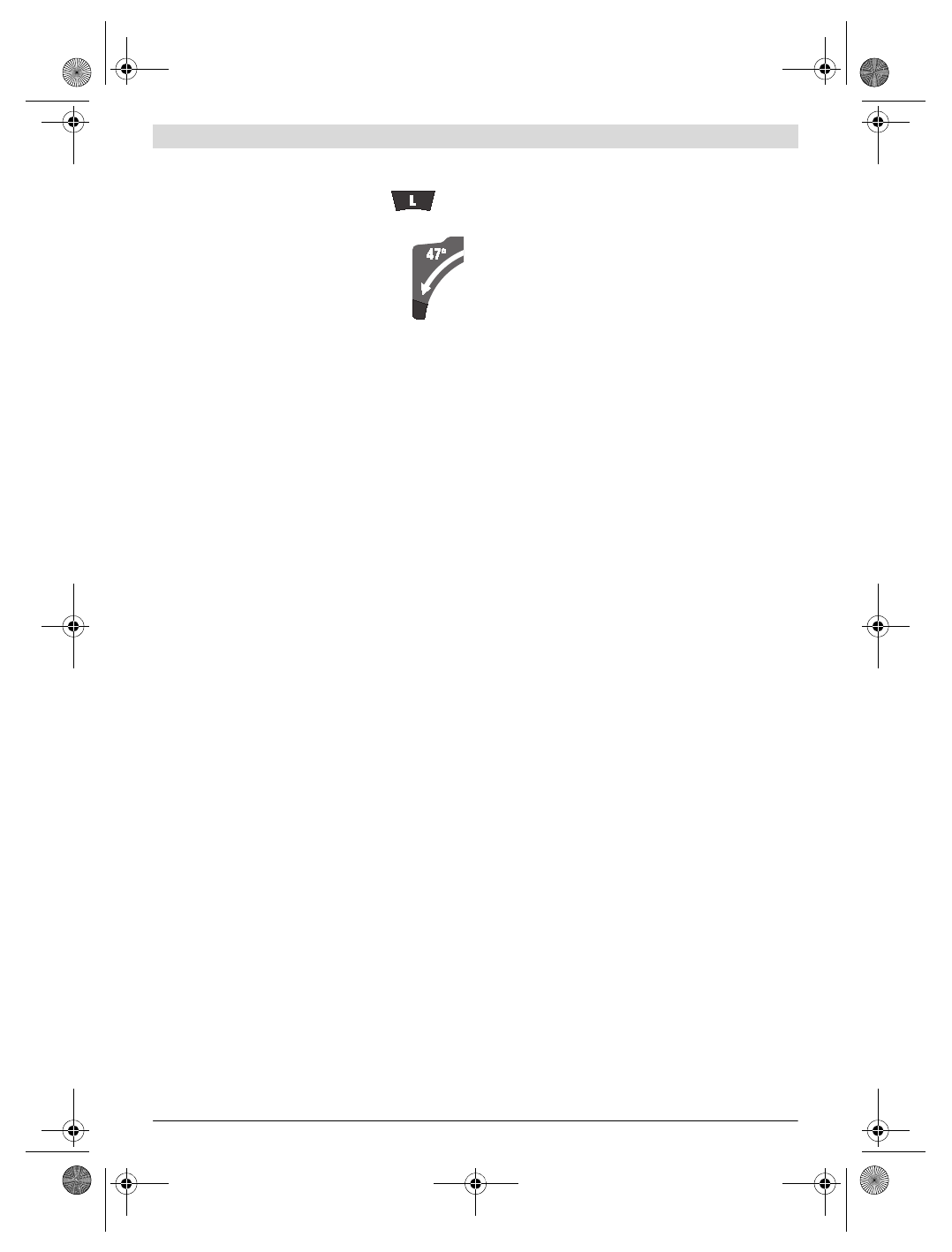

Inställning av hela geringsvinkelintervallet
(– 47 ° till +47 °)

– Dra helt ut anslagsskenans båda förläng-

ningar

9

 (se ”Förlängning av anslagsskena”,

sidan 147).

– Lossa spännspaken

17

.

– Sväng glidarmen med handtaget

4

 ur 0 °-läget

en aning åt vänster och vrid ratten

39

 tills önskat gerings-

vinkelintervall visas.

– Sväng glidarmen med handtaget

4

 åt vänster eller höger tills

vinkelindikatorn

33

 eller

24

 visar önskad geringsvinkel.

– Håll glidarmen i detta läge och dra åter fast spännspaken

17

.

Spännspaken klämkraft måste hålla glidarmen stadigt i
varje önskad vertikal geringsvinkel.

Standardgeringsvinkel 22,5 ° (se bild K)

– Dra ställknappen

34

 utåt och vrid den 90 °. Sväng sedan

glidarmen med handtaget

4

 tills den hörbart snäpper fast.

Driftstart



Beakta nätspänningen!

Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på elverkty-
gets typskylt.

Inkoppling (se bild L)

– För

Driftstart

 dra strömställaren

60

 i riktning mot hand-

taget

4

.

Anvisning:

Av säkerhetsskäl kan elverktygets strömställare

Till/Från

60

 inte låsas, utan måste under drift hållas nedtryckt.

Först sedan låsarmen

5

 tryckts in kan glidarmen föras nedåt.

– För

Sågning

 måste därför inte bara strömställaren dras

utan också låsarmen

5

 tryckas ned.

För att spara energi, koppla på elverktyget endast när du vill
använda det.

Urkoppling

– För

Urkoppling

 av elverktyget släpp strömställaren

Till/Från

60

.

Startströmsbegränsning

Den elektroniska startströmsbegränsaren begränsar effekten
vid inkoppling av elverktyget och därför kan en 16 A säkring
användas.

Anvisning:

När elverktyget genast vid inkoppling kör igång

med fullt varvtal fungerar inte längre startströmsbegräns-
ningen. För service måste elverktyget lämnas in till en service-
verkstad, för adresser se avsnittet ”Kundtjänst och användar-
rådgivning”, sidan 153.

Arbetsanvisningar

Allmänna såganvisningar



Dra kraftigt fast låsknappen 15 och spärrspaken 17
innan sågningen påbörjas.

I annat fall finns risk för att

sågklingan snedställs i arbetsstycket.



Innan sågning påbörjas bör kontroll ske av att såg-
klingan inte berör anslagsskenan, skruvtvingarna eller
andra maskindelar. Ta bort eventuella hjälpanslag eller
anpassa dem.

Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot
sågklingan.

Bearbeta inte snedvridna arbetsstycken. Arbetsstycket
måste alltig ha en rak kant som läggs an mot anslagsskenan.

Fria ändan på långa arbetsstycken måste alltid pallas upp eller
stödas.

Märkning av skärlinjen (se bild M)

Två laserstrålar indikerar sågklingans snittbredd. Arbets-
stycket kan nu exakt positioneras för sågning utan att pend-
lande klingskyddet behöver öppnas.

– Koppla på laserstrålen med strömställaren

61

.

– Rikta på arbetsstycket in markeringen mellan båda laser-

strålarna.

Anvisning:

Kontrollera innan sågning påbörjas att snittbred-

den visas korrekt (se ”Laserns justering”, sidan 151). Laser-
strålarna kan förändra läget t. ex. till följd av vibrationer vid
intensiv användning.

Operatörens position (se bild N)



Stå alltid på sidan om sågklingan och inte i linje med
elverktygets sågklinga.

Detta skyddar kroppen mot

eventuellt bakslag.

– Håll händerna, fingrarna och armarna på betryggande

avstånd från roterande sågklinga.

– Lägg inte armarna i kors framför glidarmen.

Byte av insatsplattor (se bild O)

De röda inmatningsplattorna

13

 kan under en längre tids

användning slitas.

Byt ut defekta inmatningsplattor.

– Ställ elverktyget i arbetsläge.
– Skruva bort skruvarna

62

 med medlevererad sexkant-

nyckel (4 mm)

20

 och ta ut de gamla inmatningsplattorna.

– Lägg in den nya högra inmatningsplattan.
– Fäst med skruvarna

62

 inmatningsplattan möjligast långt

åt höger så att sågklingan inte kan beröra inmatningsplat-
tan över dragrörelsens hela längd.

– Upprepa arbetsstegen på motsvarande sätt för den nya

vänstra inmatningsplattan.
