 Slovensko |

399

Bosch Power Tools

1 609 92A 0XN | (13.10.14)

Žagajte enakomerno dolge obdelovance
(glejte sliko R)

Za enostavno žaganje enakomerno dolgih obdelovancev lah-
ko uporabite dolžinski prislon

36

.

Dolžinski prislon lahko montirate na obeh straneh podaljška
rezalne mize

11

.

– Sprostite aretirni vijak

35

 in sklopite dolžinski prislon

36

nad vpenjalni vijak

63

.

– Ponovno zategnite aretirni vijak

35

.

– Nastavite podaljšek rezalne mize

11

 na željeno dolžino

(glejte „Podaljšanje rezalne mize“, stran 396).

Nastavitev globinskega omejila (rezanje utorov)
(glejte sliko S)

Globinski prislon morate prestaviti, če žagate utor ali če želite
uporabiti distančni prislon.
– Obrnite globsinki prislon/omejilo

30

 navzven.

– Pritisnite na aretirni vzvod

5

 in obrnite drsno roko v željeni

položaj.

– Zasukajte justirni vijak

29

 tako daleč, da se bo konec vijaka

dotaknil globinskega prislona

30

.

– Vodite drsno roko počasi navzgor.

Posebni obdelovanci

Pri žaganju upognjenih ali ravnih obdelovancev morate le-te
zavarovati proti drsenju. Na liniji rezanja ne sme nastati nobe-
na reža med obdelovancem, prislonskim trakom in zasučno
ploščo.

Če je potrebno, morate namestiti posebna držala.

Obdelava profilnih letev (talnih in stropnih)

Profilne letve lahko obdelujete na dva različna bačina:
– postavljene proti prislonskemu traku,
– plosko ležeče na zasučni plošči.

Poleg tega lahko neodvisno od širine profilne letve izvajate
reze z ali brez poteznega premikanja.

Z nastavljenim jeralnim kotom napravite vedno najprej preiz-
kus rezanja na odpadnem lesu.

Talne letve

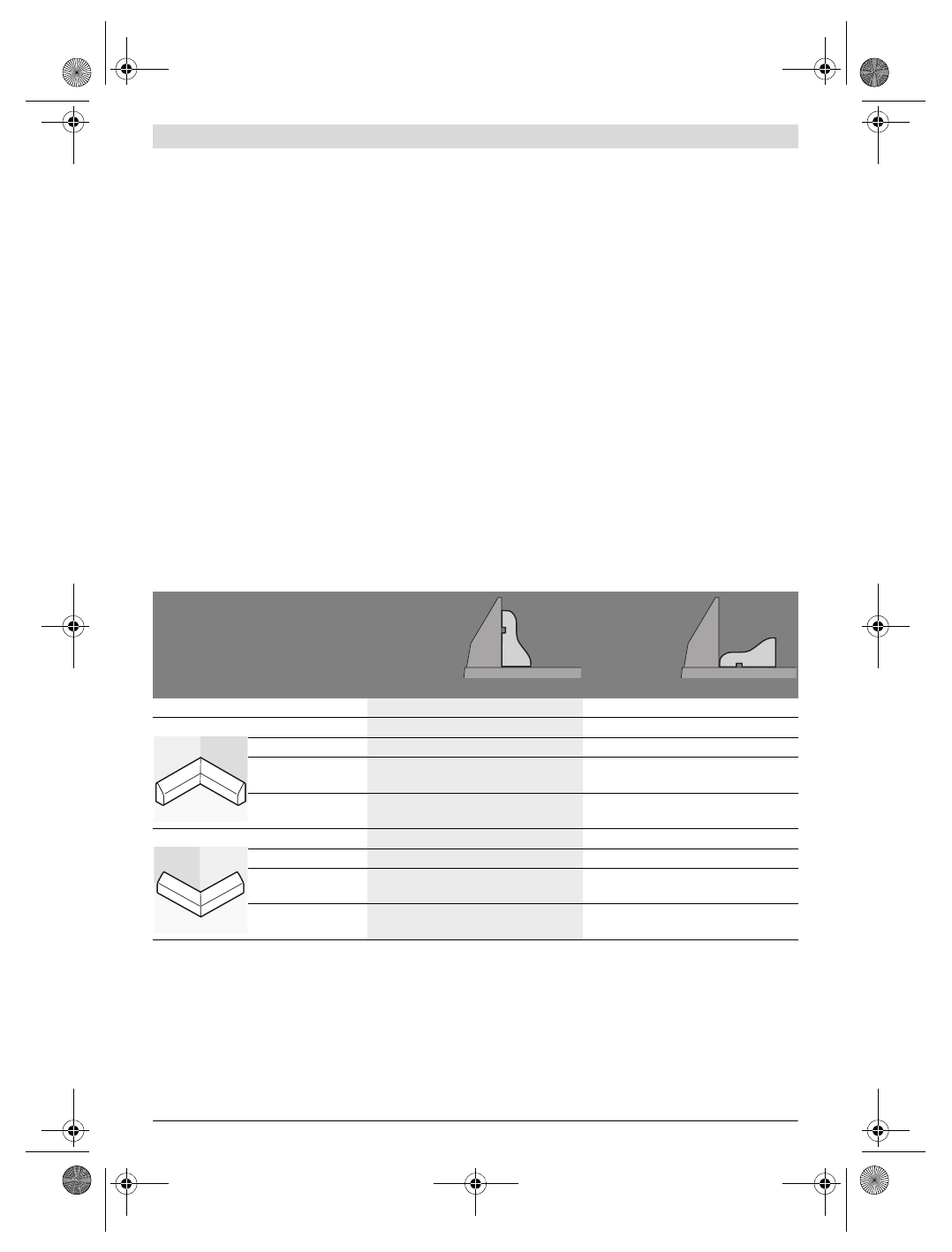

Sledeča razpredelnica vsebuje napotila za obdelavo talnih letev.

Nastavitve

postavljene
proti prislon-
ske-mu traku

plosko ležeče
na žagini mizi

talna letev

leva stran

desna stran

leva stran

desna stran

notranji rob

vodoravni jeralni kot

45 ° levo

45 ° desno

0 °

0 °

navpični jeralni kot

0 °

0 °

45 ° levo

45 ° desno

pozicioniranje obdelo-
vanca

spodnji rob na

zasučni plošči

spodnji rob na

zasučni plošči

zgornji rob prislon-

skem traku

zgornji rob prislon-

skem traku

pripravljen obdelova-
nec se nahaja ...

... levo od reza

... desno od reza

... levo od reza

... desno od reza

zunanji rob

vodoravni jeralni kot

45 ° desno

45 °  levo

0 °

0 °

navpični jeralni kot

0 °

0 °

45 °  desno

45 °  levo

pozicioniranje obdelo-
vanca

spodnji rob na

zasučni plošči

spodnji rob na

zasučni plošči

zgornji rob prislon-

skem traku

zgornji rob prislon-

skem traku

pripravljen obdelova-
nec se nahaja ...

... desno od reza

... levo od reza

... levo od reza

... desno od reza
