Tramelas de tecto (conforme o padrão dos EUA)

Controlar e realizar os ajustes básicos

Após uso intensivo, deverá controlar, e se necessário corrigir,
os ajustes básicos da ferramenta eléctrica, para assegurar
cortes precisos.
Para tal são necessárias experiência e ferramentas especiais.

Uma oficina de serviço pós-venda Bosch executa este traba-
lho de forma rápida e fiável.

Ajustar o laser
Nota:

Para testar a função do laser é necessário que a ferra-

menta eléctrica esteja conectada à alimentação de corrente
eléctrica.



Jamais accionar o interruptor de ligar-desligar durante
o ajuste do laser (por ex. ao movimentar o braço de des-
lize.

Um arranque involuntário da ferramenta eléctrica po-

de levar a lesões.

– Colocar a ferramenta eléctrica na posição de trabalho.
– Girar a mesa de serrar

38

 até a ranhura

18

 para 0 °. A ala-

vanca

16

 deve engatar perceptivelmente na ranhura.

– Ligar os raios laser com o interruptor

61

.

Controlar:

  (veja figura T1)

– Desenhar uma linha de corte sobre a peça a ser trabalhada.
– Premir a alavanca de bloqueio

5

 conduzir o braço de desli-

ze, com o punho

4

, lentamente para baixo.

– Posicionar a peça a ser trabalhada, de modo que os dentes

da lâmina de serra estejam alinhados à linha de corte.

– Manter a peça a ser trabalhada nesta posição e reconduzir

o braço de deslize lentamente para cima.

– Fixar a peça a ser trabalhada.
– Ligar  os  raios  laser com o interruptor

61

.

Os raios laser devem estar ao longo de todo o comprimento,
na esquerda e na direita, na mesma distância da linha de corte
marcada sobre a peça a ser trabalhada, mesmo quando o bra-
ço de deslize é movimentado para baixo.

Se desejar cortar as tramelas do tecto, deitadas de forma plana sobre a mesa de serrar, deverá ajustar
o ângulo de meia-esquadria horizontal em 31,6 ° (mesa de serrar virada para esquerda ou para a direi-
ta) e o ângulo de meia-esquadria vertical em 33,9 ° (braço de deslize deslocado para a esquerda ou pa-
ra a direita).

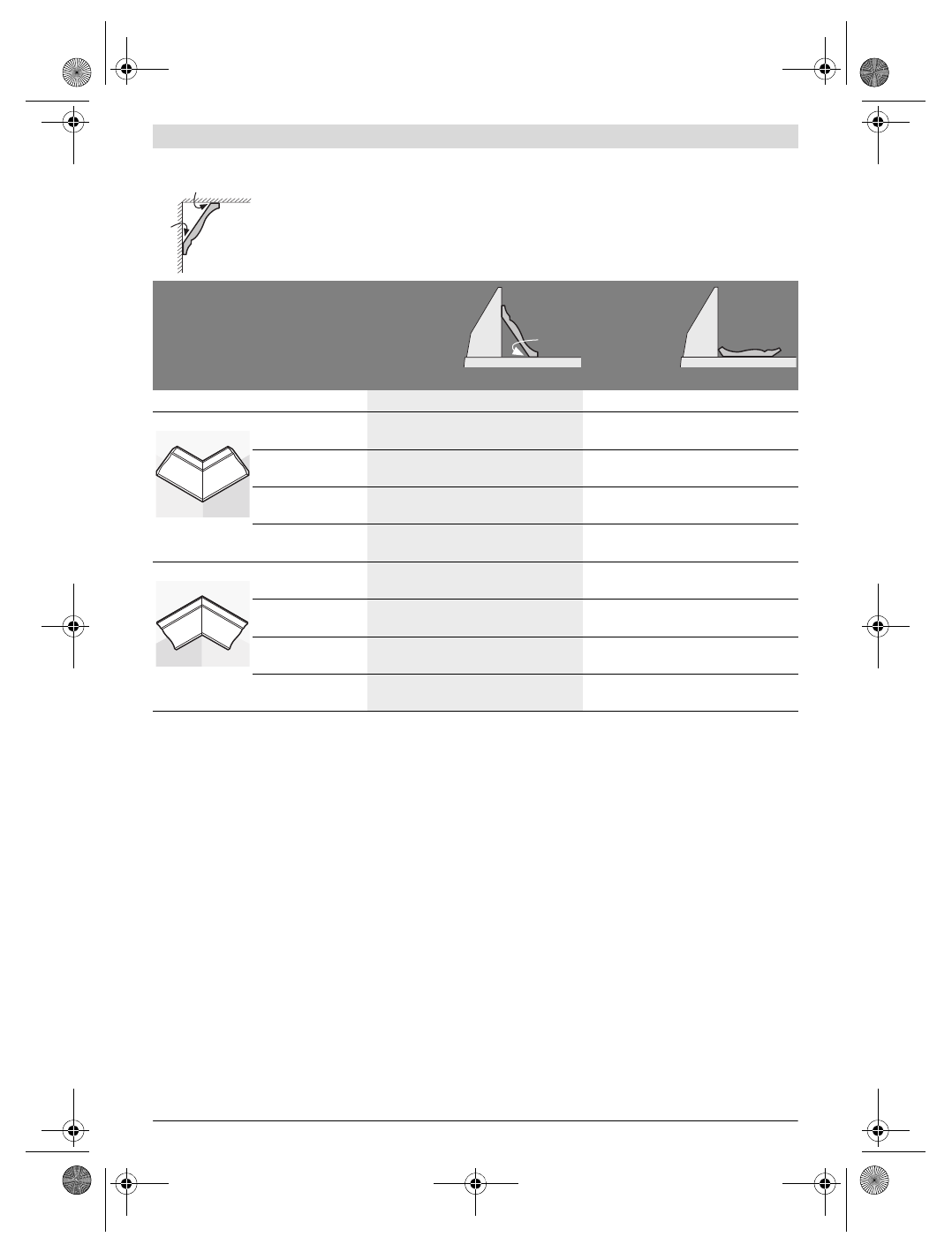

A tabela a seguir contém indicações para o processamento de tramelas de tecto.

Ajustes

encostado no
carril
limitador

apoiadas de
forma plana
sobre a mesa
de serrar

Tramela de tecto

lado esquerdo

lado direito

lado esquerdo

lado direito

Canto exterior

ângulo de meia-es-
quadria horizontal

45 ° direita

45 ° esquerda

31,6 ° direita

31,6 ° esquerda

Ângulo de meia-es-
quadria vertical

0 °

0 °

33,9 ° esquerda

33,9 ° direita

Posicionamento da
peça a ser trabalhada

Canto inferior no

carril limitador

Canto inferior no

carril limitador

Canto superior no

carril limitador

Canto superior no

carril limitador

A peça a ser trabalha-
da se encontra ...

... no lado direito do

corte

... no lado esquerdo

do corte

... no lado esquerdo

do corte

... no lado direito do

corte

Canto exterior

ângulo de meia-es-
quadria horizontal

45 ° esquerda

45 ° direita

31,6 ° esquerda

31,6 ° direita

Ângulo de meia-es-
quadria vertical

0 °

0 °

33,9 ° direita

33,9 ° esquerda

Posicionamento da
peça a ser trabalhada

Canto inferior no

carril limitador

Canto inferior no

carril limitador

Canto superior no

carril limitador

Canto superior no

carril limitador

A peça a ser trabalha-
da se encontra ...

... no lado direito do

corte

... no lado esquerdo

do corte

... no lado esquerdo

do corte

... no lado direito do

corte

52°

38°

52°
