Griestu līstes (atbilstoši ASV standartam)

Svarīgāko iestādījumu pārbaude un korekcija

Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroins-
trumenta intensīvas lietošanas nepieciešams pārbaudīt un va-
jadzības gadījumā koriģēt tā svarīgākos iestādījumus.
Tam vajadzīga zināma pieredze un atbilstoši speciālie instru-
menti.

Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darb-
nīcā šis darbs tiks veikts ātri un kvalitatīvi.

Lāzera regulēšana
Piezīme.

Lai pārbaudītu lāzera funkcijas, elektroinstruments

jāpievieno pie barojošā elektrotīkla.



Lāzera regulēšanas laikā (piemēram, pārvietojot
slīdroku) nekādā gadījumā nenospiediet ieslēdzēju.

Elektroinstrumenta nejauša ieslēgšanās var izraisīt savai-
nojumu.

– Pārvietojiet darbinstrumenta galvu darba stāvoklī.
– Pagrieziet zāģēšanas galdu

38

 tādā stāvoklī, lai tas fiksētos

ierobē

18

, kas atbilst leņķim 0 °. Svirai

16

 jūtami jāfiksējas

šajā ierobē.

– Ieslēdziet lāzera starus ar ieslēdzēju

61

.

Pārbaude

 (attēls T1)

– Iezīmējiet uz apstrādājamā priekšmeta taisnu zāģējuma

trasi.

– Nospiediet fiksējošo sviru

5

 un lēni pārvietojiet slīdroku le-

jup, turot to aiz roktura

4

.

– Novietojiet apstrādājamo priekšmetu tā, lai zāģa asmens

zobi sakristu ar zāģējuma trasi.

– Stingri noturiet apstrādājamo priekšmetu šajā stāvoklī un

lēni pārvietojiet slīdroku augšup.

– Stingri iestipriniet apstrādājamo priekšmetu.
– Ieslēdziet lāzera starus ar ieslēdzēju

61

.

Lāzera stariem pilnā garumā jāatrodas pa labi un pa kreisi un
tādā pašā attālumā no zāģējuma trases, kas iezīmēta uz ap-
strādājamā priekšmeta virsmas, arī tad, ja slīdroka ir pārvieto-
ta lejup.

Ja griestu līstes paredzēts apstrādāt, tās noguldot uz zāģēšanas galda, jāiestāda horizontālā zāģēšanas
leņķa fiksētā vērtība 31,6 ° (pagriežot zāģēšanas galdu pa kreisi vai pa labi) un vertikālā zāģēšanas leņķa
fiksētā vērtība 33,9 ° (noliecot slīdroku pa kreisi vai pa labi).

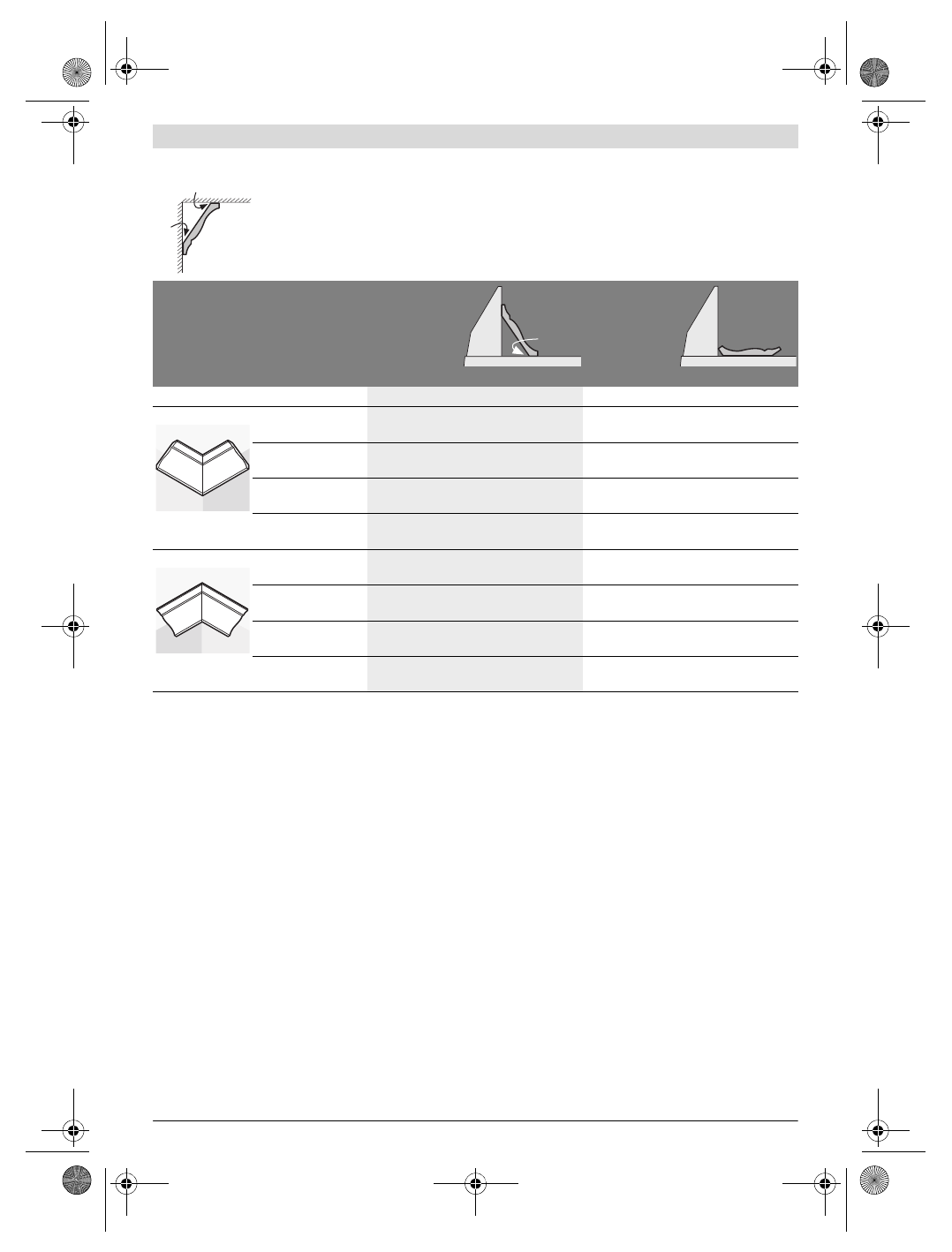

Ieteikumi griestu līstu apstrādei ir apkopoti sekojošajā tabulā.

Novietojums

Atbalstot pret
vadotni

Noguldot uz
zāģēšanas
galda

Grīdas līste

Kreisā puse

Labā puse

Kreisā puse

Labā puse

Iekšējā mala

Horizontālais zāģēša-
nas leņķis

45 ° pa labi

45 ° pa kreisi

31,6 ° pa labi

31,6 ° pa kreisi

Vertikālais zāģēša-
nas leņķis

0 °

0 °

33,9 ° pa kreisi

33,9 ° pa labi

Apstrādājamā priekš-
meta novietojums

Apakšējā mala pie-

spiežas vadotnei

Apakšējā mala pie-

spiežas vadotnei

Augšējā mala pie-

spiežas vadotnei

Augšējā mala pie-

spiežas vadotnei

Gatavais priekšmets
atrodas ...

... pa labi no zāģē-

juma

... pa kreisi no zāģē-

juma

... pa kreisi no zāģē-

juma

... pa labi no zāģē-

juma

Ārējā mala

Horizontālais zāģēša-
nas leņķis

45 ° pa kreisi

45 ° pa labi

31,6 ° pa kreisi

31,6 ° pa labi

Vertikālais zāģēša-
nas leņķis

0 °

0 °

33,9 ° pa labi

33,9 ° pa kreisi

Apstrādājamā priekš-
meta novietojums

Apakšējā mala pie-

spiežas vadotnei

Apakšējā mala pie-

spiežas vadotnei

Augšējā mala pie-

spiežas vadotnei

Augšējā mala pie-

spiežas vadotnei

Gatavais priekšmets
atrodas ...

... pa labi no zāģē-

juma

... pa kreisi no zāģē-

juma

... pa kreisi no zāģē-

juma

... pa labi no zāģē-

juma

52°

38°

52°
