49
71.06199.02 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
Per la misura in opera del rendimento di combustione e dell’igienicità dei prodotti di combustione, come disposto dal DPR
26 Agosto 1993 n° 412, la caldaia è dotata di due prese destinate a tale uso speciico.
Una presa è collegata al circuito scarico dei fumi mediante la quale è possibile rilevare l’igienicità dei prodotti della com-
bustione ed il rendimento di combustione.
L’altra è collegata al circuito di aspirazione dell’aria comburente nella quale è possibile veriicare l’eventuale ricircolo dei
prodotti della combustione nel caso di condotti coassiali.
Nella presa collegata al circuito dei fumi possono essere rilevati i seguenti parametri:
• temperatura dei prodotti della combustione;
• concentrazione di ossigeno (O
2
) od in alternativa di anidride carbonica (CO
2
);
• concentrazione di ossido di carbonio (CO).
La temperatura dell’aria comburente deve essere rilevata nella presa collegata al circuito di aspirazione dell’aria, inserendo
la sonda di misura per circa 3 cm.
NOTA:
per la regolazione della potenza nominale vedere capitolo 19 (B1)
Per i modelli di caldaie a tiraggio naturale è necessario realizzare un foro sul condotto di scarico dei fumi ad una distanza
dalla caldaia di 2 volte il diametro interno del condotto stesso.
Mediante tale foro possono essere rilevati i seguenti parametri:
• temperatura dei prodotti della combustione;
• concentrazione di ossigeno (O
2
) od in alternativa di anidride carbonica (CO
2
);
• concentrazione di ossido di carbonio (CO).
La misurazione della temperatura dell’aria comburente deve essere effettuata nei pressi dell’ingresso dell’aria nella caldaia.
Il foro, che deve essere realizzato dal responsabile dell’impianto in occasione della prima messa in servizio, deve essere chiuso
in modo da garantire la tenuta del condotto di evacuazione dei prodotti della combustione durante il normale funzionamento.
24. VERIFICA DEI PARAMETRI DI COMBUSTIONE
25. CARATTERISTICHE PORTATA/PREVALENZA ALLA PLACCA
La pompa utilizzata (GRUNDFOS
UPSO 15-50) è del tipo ad alta preva-
lenza adatta all’uso su qualsiasi tipo
di impianto di riscaldamento mono
o a due tubi. La valvola automatica
sfogo aria incorporata nel corpo della
pompa permette una rapida disaera-
zione dell’impianto di riscaldamento.
Grafico 1
PORTATA l/h
PREV
ALENZA mH
2
O
1103_0901

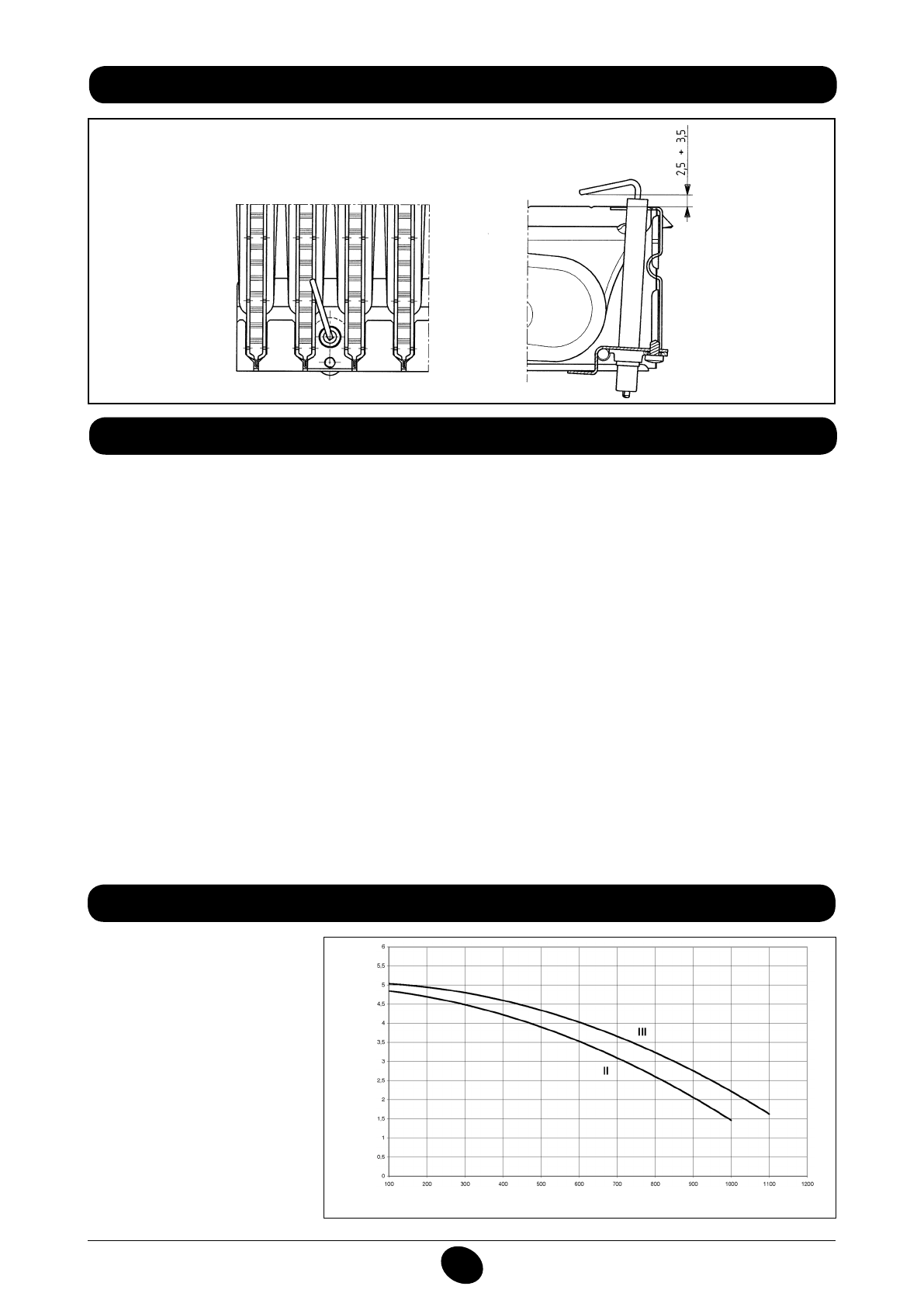

23. POSIZIONAMENTO ELETTRODO DI ACCENSIONE E RIVELAZIONE DI FIAMMA
Figura 13
9912070100
